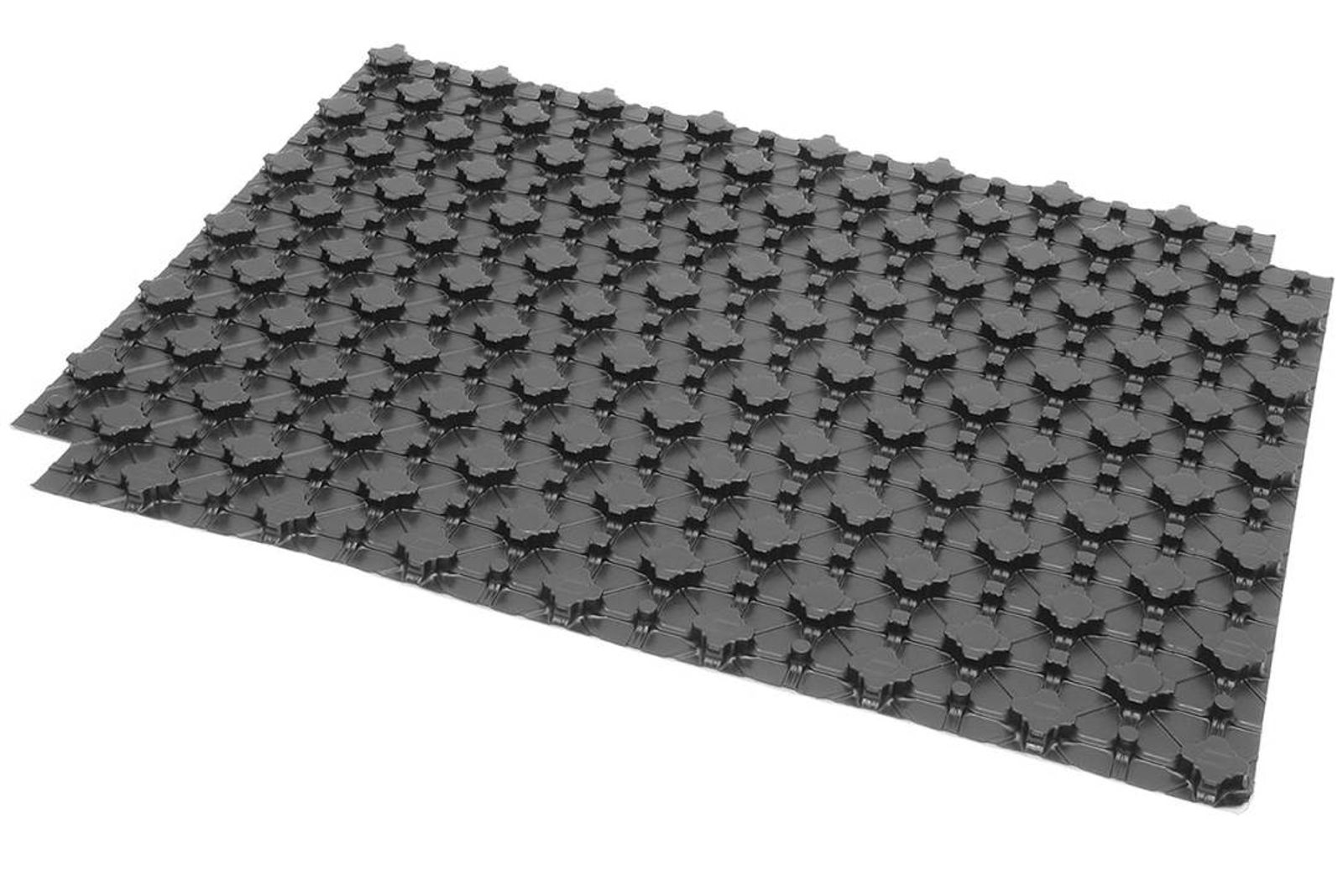

Fußbodenheizung Noppen-Systemplatte Spezial ohne Dämmung (19,44 m²/Paket)

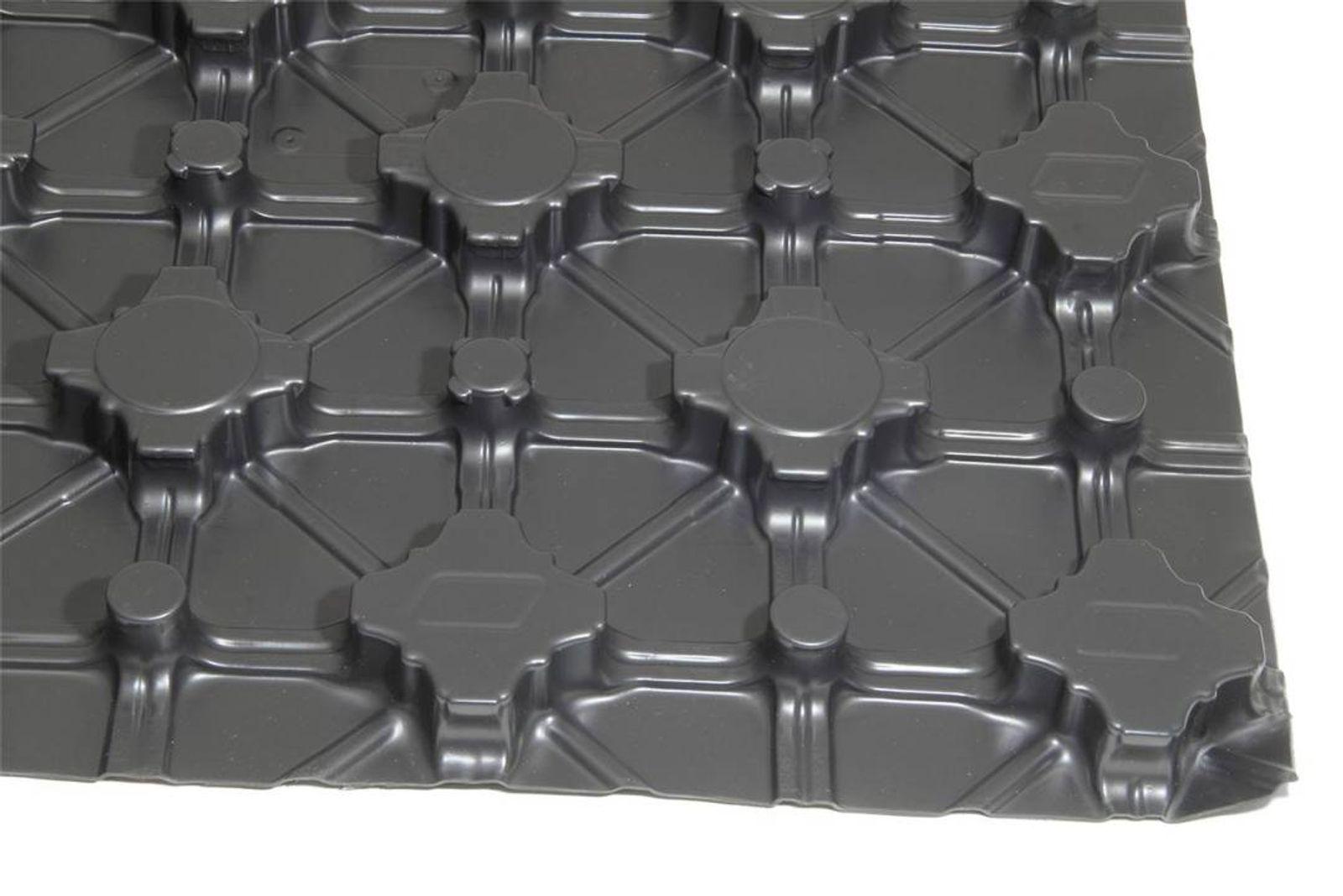

Fußbodenheizung Noppen-Systemplatte Spezial ohne Dämmung (19,44 m²/Paket) – Bild 2 von 3

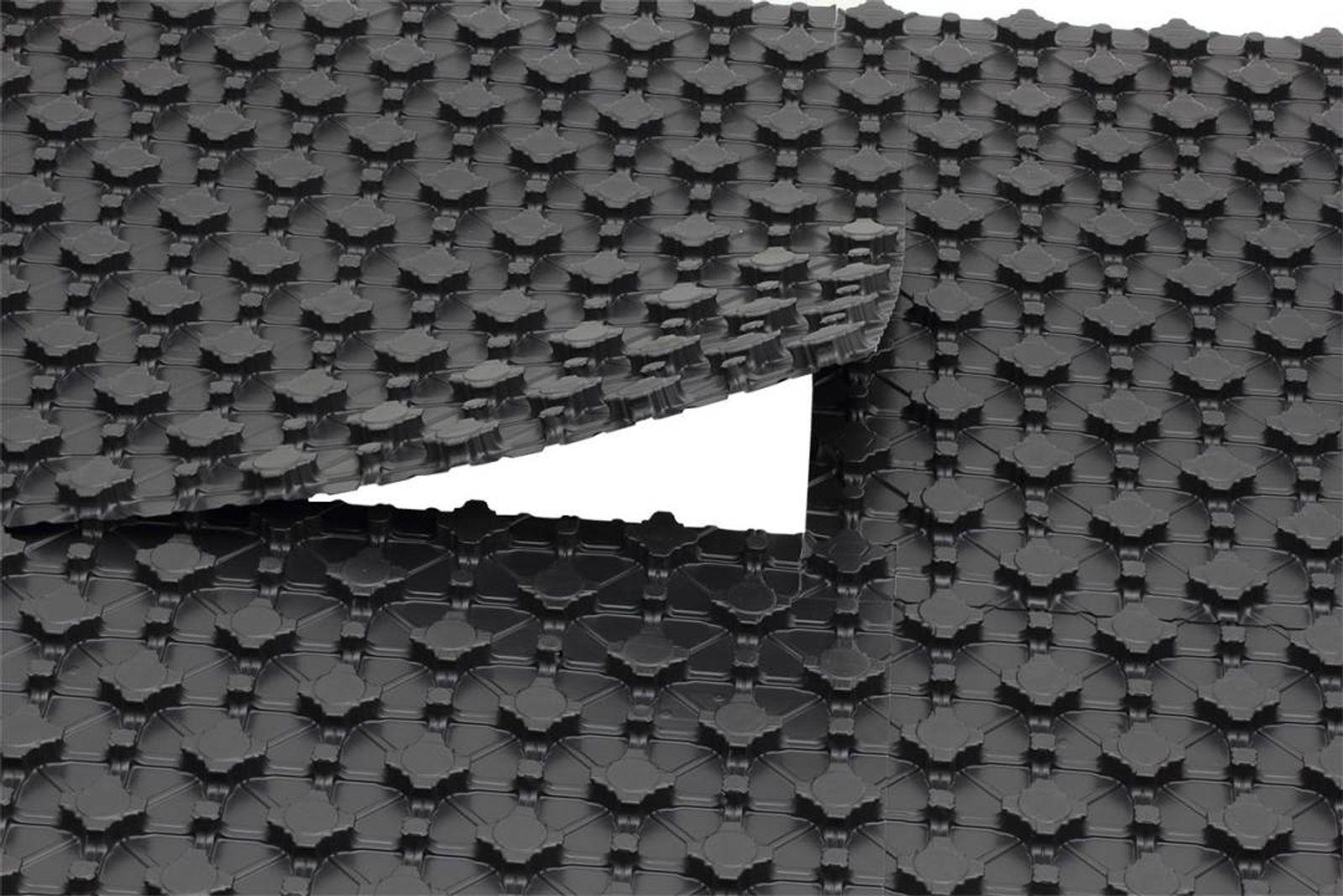

Fußbodenheizung Noppen-Systemplatte Spezial ohne Dämmung (19,44 m²/Paket) – Bild 3 von 3

Fußbodenheizung Noppen-Systemplatte Spezial ohne Dämmung (19,44 m²/Paket) – Vorschaubild 1 von 3

Fußbodenheizung Noppen-Systemplatte Spezial ohne Dämmung (19,44 m²/Paket)

Name: Fußbodenheizung Noppen-Systemplatte Spezial ohne Dämmung (19,44 m²/Paket)
Brand: thermova
SKU: 1920053-PAKET
Price: 189.0 EUR
Availability: InStock

Die Fußbodenheizung Noppen-Systemplatte Spezial ohne Dämmung zeichnet sich durch sehr einfache Verlegbarkeit besonders für Industrieanwendungen aus.

189,00 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 19.44 Quadratmeter (9,72 € / 1 Quadratmeter)
Versandart: Spedition
Artikelnummer: 1920053-PAKET
Lieferzeit: 3 - 5 Werktage

Fußbodenheizung Noppenplatte Spezial - ohne Dämmung, besonders für den industriellen Einsatz

Die Spezial-Rohrträgerplatte besteht aus einem umweltfreundlichen Polystyrol-Material, ist schlagfest und begehbar und stellt eine Noppenplatte ohne Dämmung dar (geeignet für den gewerblichen Einsatz). Diese wird einfach auf die bauseitig vorhandene Dämmung aufgelegt. Der Verlegevorgang ist ansonsten exakt gleich wie bei den Noppenplatten mit Dämmung.

Bei unserem Spezial-Noppensystem ist durch die besondere Noppenform und deren Anordnung die Diagonalverlegung ohne Hilfsmittel möglich. Die Noppenplatte garantiert sicheren Halt der Rohre für normgerechte Verlegung und eine gleichmäßige Temperaturverteilung. Die Montage ist ohne Probleme von einer Person zu realisieren.

Die Rohrträgerplatte kommt dann zur Anwendung, wenn Sie keinen Platz haben bzw. nicht genügend Aufbauhöhe zur Verfügung steht oder die Dämmung schon gekauft wurde.

Bei Verlegung ohne Dämmung sollte die Rohrträgerplatte gegen Anhebung bei der anschließenden Rohrverlegung zusätzlich fixiert werden!

Verpackungseinheit: 19,44 m² (18 Platten á 1,08 m²)
Noppenhöhe (= Plattenhöhe gesamt): 23 mm
passend für: 14 - 20 mm Rohr
Plattenmaße: 1.275 mm x 975 mm (ca. 1,24 m²)
Nutzfläche: 1,08 m²
Verlegeabstand gerade: 75 mm
Verlegeabstand diagonal: 38 mm / 69 mm
Farbe: schwarz-anthrazit
Schlagfest und begehbar
Geeignet für den gewerblichen Einsatz

Wofür wird die Noppen-Systemplatte Spezial ohne Dämmung eingesetzt?

Die Noppen-Systemplatte Spezial dient als Rohrträgerplatte für die Verlegung von wassergeführten Fußbodenheizungsrohren. Sie hält die Rohre in Position und sorgt für eine normgerechte, gleichmäßige Verlegung.

Warum hat diese Platte keine integrierte Dämmung?

Diese Ausführung besitzt keine integrierte Dämmung, da sie speziell für die Verlegung auf einer bereits bauseits vorhandenen Dämmung konzipiert ist. Das spart Aufbauhöhe und macht die Platte sinnvoll, wenn eine Dämmung bereits vorhanden ist oder gesondert eingebaut wird.

Ist zusätzliche Dämmung unter der Platte trotzdem notwendig?

Ja, da die Platte selbst keine Dämmung enthält, muss vor der Verlegung eine geeignete Wärmedämmung bauseits vorhanden sein. Nur so wird die Heizleistung effizient nach oben in den Raum abgegeben.

Für welche Rohrdurchmesser ist die Platte geeignet?

Die Noppenplatte ist für Heizrohre mit einem Durchmesser von 14 bis 20 mm ausgelegt. Damit ist sie mit vielen gängigen Fußbodenheizungsrohren kompatibel.

Welche Verlegeabstände sind mit diesem Noppensystem möglich?

Bei gerader Verlegung beträgt der Verlegeabstand 75 mm, bei diagonaler Verlegung stehen 38 mm oder 69 mm zur Verfügung. So lässt sich die Heizleistung je nach Raumanforderung anpassen.

Ist eine Diagonalverlegung mit dieser Platte möglich?

Ja, dank der speziellen Noppenform und -anordnung ist bei diesem System eine Diagonalverlegung ohne zusätzliche Hilfsmittel möglich. Das erleichtert die Anpassung an unregelmäßige Raumgeometrien.

Wie viele Platten sind im Paket enthalten und wie groß ist die Nutzfläche pro Platte?

Das Paket enthält 18 Platten mit je 1,08 m² Nutzfläche, was einer Gesamtfläche von 19,44 m² entspricht. Die Plattenmaße betragen dabei 1.275 x 975 mm.

Muss die Platte zusätzlich fixiert werden?

Ja, bei der Verlegung ohne Dämmung sollte die Rohrträgerplatte gegen ein mögliches Anheben während der anschließenden Rohrverlegung zusätzlich fixiert werden. Das verhindert ein Verrutschen der Platten während der Montage.

Ist die Platte begehbar?

Ja, die Platte ist laut Hersteller schlagfest und begehbar. Das erleichtert die Arbeiten während und nach der Rohrverlegung deutlich.

Aus welchem Material besteht die Platte?

Die Spezial-Rohrträgerplatte besteht aus umweltfreundlichem Polystyrol. Dieses Material ist robust und für den Baustelleneinsatz geeignet.

Für welche Anwendungsbereiche eignet sich diese Spezial-Variante besonders?

Diese Spezial-Variante ist besonders für den gewerblichen und industriellen Einsatz konzipiert. Sie eignet sich damit über den klassischen Wohnbereich hinaus auch für größere, professionelle Bauprojekte.

Kann die Platte von einer einzelnen Person verlegt werden?

Ja, laut Hersteller lässt sich die Montage der Noppenplatten problemlos von einer einzelnen Person durchführen. Das vereinfacht die Bauablaufplanung bei entsprechenden Projekten.

Muss vor der endgültigen Nutzung eine Druckprüfung durchgeführt werden?

Ja, nach der Rohrverlegung sollte eine Druckprüfung sowie ein Funktionsheizen durchgeführt und dokumentiert werden. Über beide Vorgänge sollte jeweils ein Protokoll erstellt werden.

Muss die Installation von einer Fachkraft durchgeführt werden?

Ja, laut Hersteller handelt es sich um ein sicherheitsrelevantes Bauteil. Montage, Inbetriebnahme und Wartung dürfen daher nur von autorisiertem Fachpersonal durchgeführt werden, um Gefährdungen und gesundheitliche Schäden zu vermeiden.

18 x Noppenplatte 1,08 m² (19,44 m²)
