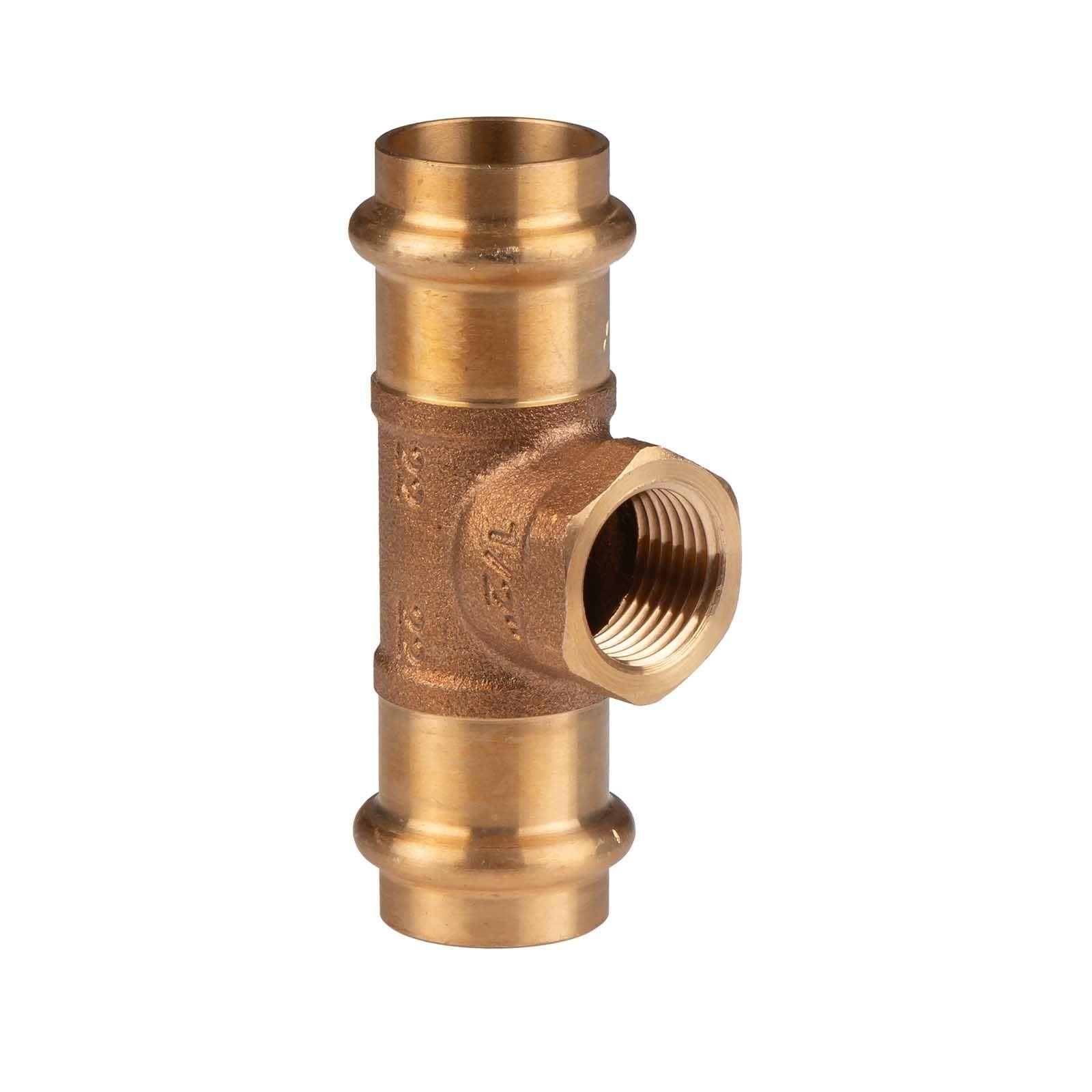

Kupfer Pressfitting T-Stück aus Rotguss 22 mm - 1/2" IG - 22 mm V+M-Kontur DVGW

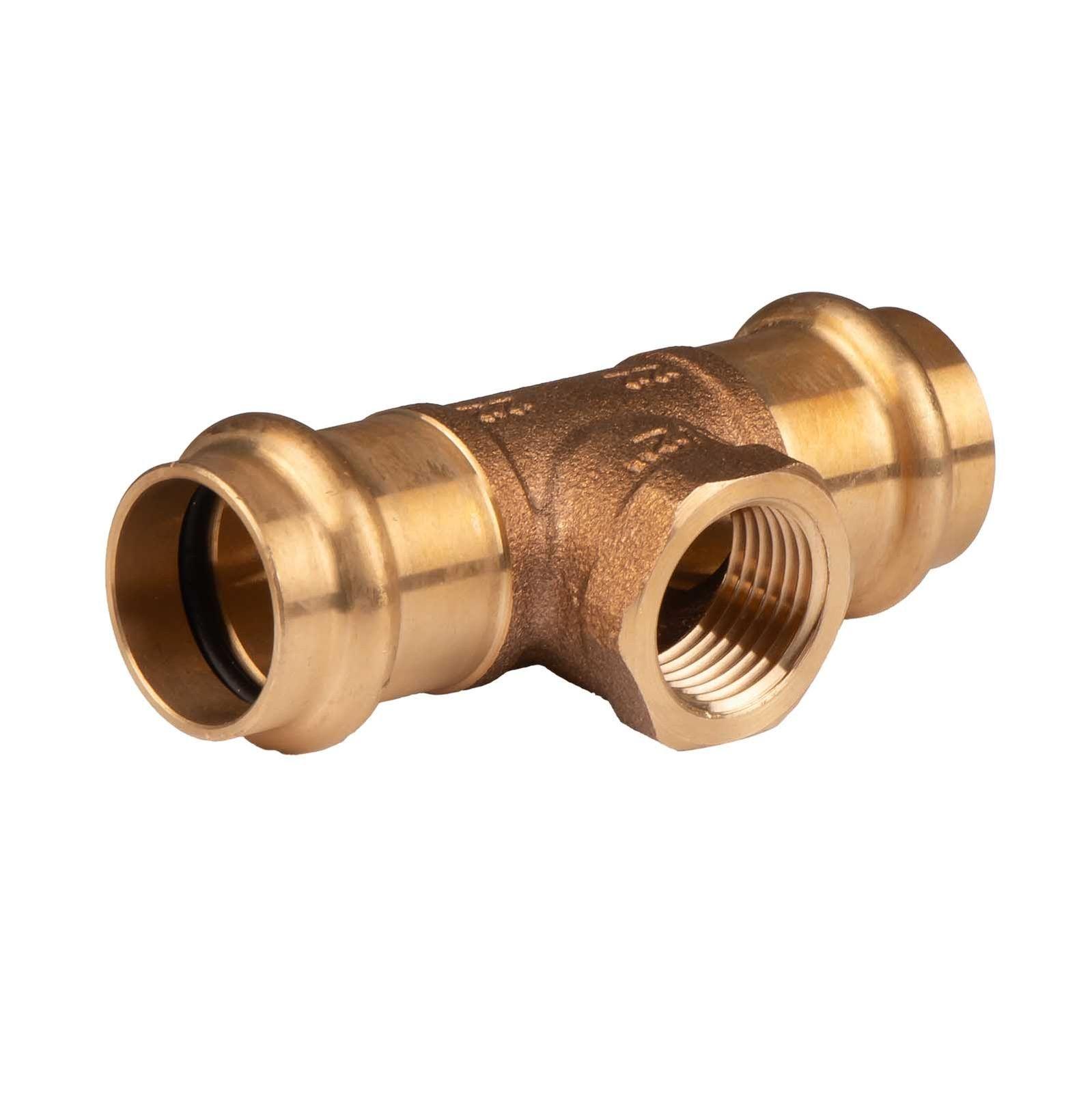

Kupfer Pressfitting T-Stück aus Rotguss 22 mm - 1/2" IG - 22 mm V+M-Kontur DVGW – Bild 2 von 2

Kupfer Pressfitting T-Stück aus Rotguss 22 mm - 1/2" IG - 22 mm V+M-Kontur DVGW

Name: Kupfer Pressfitting T-Stück aus Rotguss 22 mm - 1/2" IG - 22 mm V+M-Kontur DVGW
Brand: PIPETEC
SKU: 306221222
Price: 11.1 EUR
Availability: InStock

Pipetec Qualitäts-Kupfer-Press-Fitting für eine sichere Verbindung für Kupferrohre und erfüllt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen.

-53% 23,66 €

(auf UVP des Herstellers)

11,10 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 306221222
Lieferzeit: 1 - 3 Werktage

Pipetec Kupfer Pressfitting T-Stück aus Rotguss 22 mm - 1/2" IG - 22 mm – V- und M-Kontur – DVGW

Das Pipetec Kupfer-Press-System bietet eine sichere Verbindung für Kupferrohre und erfüllt nahezu alle Anforderungen in haustechnischen und industriellen Anlagen. Es ist speziell für die professionelle Verbindung von Kupferrohren konzipiert, verfügt über eine DVGW-Zertifizierung und ist somit für die Installation von Trinkwasserleitungen zugelassen. Die Verwendung in Verbindung mit einem nach DVGW-Richtlinien zertifizierten Kupferrohr ist erforderlich! Für die Verwendung in Gasleitungen besteht keine Zulassung!
Die Pressfittings bestehen aus hochreinem Kupfer (Cu-DHP) (CW024A) und Bronze für hochreine Gussteile. Sie sind mit einem Hochleistungsdichtring aus EPDM ausgestattet und für den Einsatz mit Trinkwasser geeignet. Für das Verpressen mit V- und M-Pressbacken geeignet.

Anwendungsbereiche:

Trinkwasserinstallationen
Heizung/Heizkörperanbindung
Druckluftanlagen
nicht zugelassen für Gasinstallationen

Ihre Vorteile:

sichere, einfache und schnelle Verarbeitung
für Fachleute und Heimwerker gleichermaßen geeignet
erstklassige, hochwertige Qualität
ungepresst undicht dank innovativem Sicherheitssystem
Hohe hydraulische & mechanische Festigkeit (V-Kontur mit Rohreinführungsschiene)
bakteriostatische Eigenschaften

Max. Betriebsdruck: 16 bar
Max. Betriebstemperatur: 110°C
Kupferfittings gemäß UNI 11065
Kupfer nach EN 1412: Cu-DHP
Bronzelegierung mit hohem Technologiegehalt und geringem Bleigehalt nach EN 1982
O-Ring aus EPDM gemäß EN 681-1
DIN-DVGW geprüft und zugelassen für Trinkwasserleitungen
Die technischen Regeln der Trinkwasserinstallation gemäß UNI EN 806:2008 und UNI 9182:2010 sind zu beachten

Kupfer-Pressfitting als T-Stück aus Rotguss
Mit Abzweig 1/2 Zoll Innengewinde für 22 mm Rohr
Mit V- und M-Kontur für gängige Pressbacken
DVGW-geprüft für Trinkwasser und Heizung
Für die dauerhaft dichte Rohrverbindung

Was ist ein Kupfer-Pressfitting T-Stück und wofür wird es verwendet?

Ein Kupfer-Pressfitting T-Stück verbindet drei Rohrleitungen miteinander, ohne dass gelötet oder geschweißt werden muss. Das Pipetec T-Stück aus Rotguss dient zur sicheren Verbindung von Kupferrohren in der Trinkwasserinstallation, bei der Heizkörperanbindung sowie in Druckluftanlagen.

Für welche Anwendungsbereiche ist dieses Pipetec T-Stück zugelassen?

Das Fitting ist für Trinkwasserinstallationen, für die Heizung bzw. Heizkörperanbindung sowie für Druckluftanlagen zugelassen. Für Gasinstallationen besteht keine Zulassung.

Ist das T-Stück für Gasleitungen geeignet?

Nein. Das Pipetec Pressfitting ist ausdrücklich nicht für den Einsatz in Gasleitungen zugelassen. Für Gasinstallationen sind eigens zertifizierte Fittingsysteme mit entsprechender Zulassung erforderlich.

Welche Abmessungen hat dieses T-Stück genau?

Es handelt sich um ein T-Stück mit zwei Pressenden von jeweils 22 mm Durchmesser und einem seitlichen Innengewinde-Abgang (IG) von 1/2 Zoll. Diese Kombination eignet sich zum Anschluss von Armaturen oder Abzweigungen an eine bestehende 22-mm-Kupferleitung.

Was bedeutet die Angabe "V+M-Kontur" bei diesem Fitting?

V und M sind die beiden gängigsten Presskonturen für Kupfer- und Edelstahlrohre. Der Unterschied liegt im Profil der Presskammer: V-Konturen besitzen nach der Presskammer einen Hals, M-Konturen nicht. Beide Konturen sind qualitativ gleichwertig. Da dieses Fitting für beide Konturen ausgelegt ist, lässt es sich sowohl mit V- als auch mit M-Presszangen verarbeiten.

Welches Presswerkzeug wird zum Verarbeiten benötigt?

Zum Verpressen wird eine Pressmaschine bzw. Presszange mit passender Pressbacke in der Größe 22 mm benötigt. Da das Fitting sowohl V- als auch M-Kontur unterstützt, kann eine Pressbacke mit V- oder mit M-Profil in der passenden Größe verwendet werden.

Aus welchem Material besteht das T-Stück?

Das T-Stück besteht aus hochreinem Kupfer (Cu-DHP, CW024A) nach EN 1412 sowie aus Rotguss bzw. Bronze für die gegossenen Bauteile nach EN 1982. Diese Materialkombination ist korrosionsbeständig und für den Trinkwasserbereich geeignet.

Welcher Dichtring kommt zum Einsatz und ist er für Trinkwasser geeignet?

Das Fitting ist mit einem Dichtring aus EPDM gemäß EN 681-1 ausgestattet. EPDM-Dichtungen sind für den dauerhaften Kontakt mit Trinkwasser geeignet und gehören zu den Standardmaterialien in DVGW-zertifizierten Systemen.

Welchen maximalen Betriebsdruck und welche maximale Temperatur hält das Fitting aus?

Das Fitting ist für einen maximalen Betriebsdruck von 16 bar und eine maximale Betriebstemperatur von 110 °C ausgelegt. Diese Werte sind bei der Planung der Anlage zu berücksichtigen.

Ist das T-Stück DVGW-zertifiziert und was bedeutet das?

Ja, das Fitting ist DIN-DVGW geprüft und für Trinkwasserleitungen zugelassen. Die DVGW-Zertifizierung bestätigt, dass ein Produkt die technischen Anforderungen an Sicherheit und Hygiene für die Trinkwasserinstallation in Deutschland erfüllt.

Muss das verwendete Kupferrohr eine bestimmte Zulassung haben?

Ja, das Fitting darf nur in Verbindung mit einem nach DVGW-Richtlinien zertifizierten Kupferrohr verwendet werden. Nur dann ist die Zulassung für die Trinkwasserinstallation gültig.

Woran erkennt man, dass eine Pressverbindung nicht richtig verpresst wurde?

Das Fitting verfügt über ein Sicherheitssystem, bei dem eine unverpresste Verbindung undicht bleibt. Tritt beim Abdrücken der Leitung Wasser oder Luft an der Pressstelle aus, wurde die Verbindung noch nicht verpresst und muss nachgearbeitet werden.

Wie wird ein Kupferrohr vor dem Verpressen vorbereitet?

Das Rohr wird zunächst auf Maß abgelängt, sauber entgratet, kalibriert und gereinigt. Anschließend wird es bis zum Anschlag in das Fitting eingeführt und die Einstecktiefe kontrolliert, bevor der eigentliche Pressvorgang erfolgt.

Ist das T-Stück auch für Heimwerker ohne Fachausbildung geeignet?

Ja, das Pipetec Pressfitting-System ist laut Hersteller sowohl für Fachbetriebe als auch für Heimwerker konzipiert. Bei Arbeiten an der Trinkwasserinstallation sollten dennoch die Herstellerangaben genau beachtet werden.

Kann eine bereits verpresste Verbindung nachträglich gelöst und wiederverwendet werden?

Nein, eine verpresste Kupferverbindung ist dauerhaft und nicht zerstörungsfrei lösbar. Ein bereits verformtes Fitting muss bei Bedarf ausgetauscht werden, ein erneutes Nachpressen behebt eine fehlerhafte Verbindung nicht.

Was ist bei der Montage aus Sicherheitsgründen zu beachten?

Alle Hinweise auf dem Produkt, der Verpackung und in der Anleitung sind bei Montage und Betrieb zu beachten. Arbeiten an der Trinkwasserinstallation sollten nach Herstellervorgaben und, wo vorgeschrieben, nur von autorisiertem Fachpersonal durchgeführt werden.

1x Kupfer Pressfitting T-Stück aus Rotguss 22 mm - 1/2" IG - 22 mm

DVGW-Prüfzertifikat
