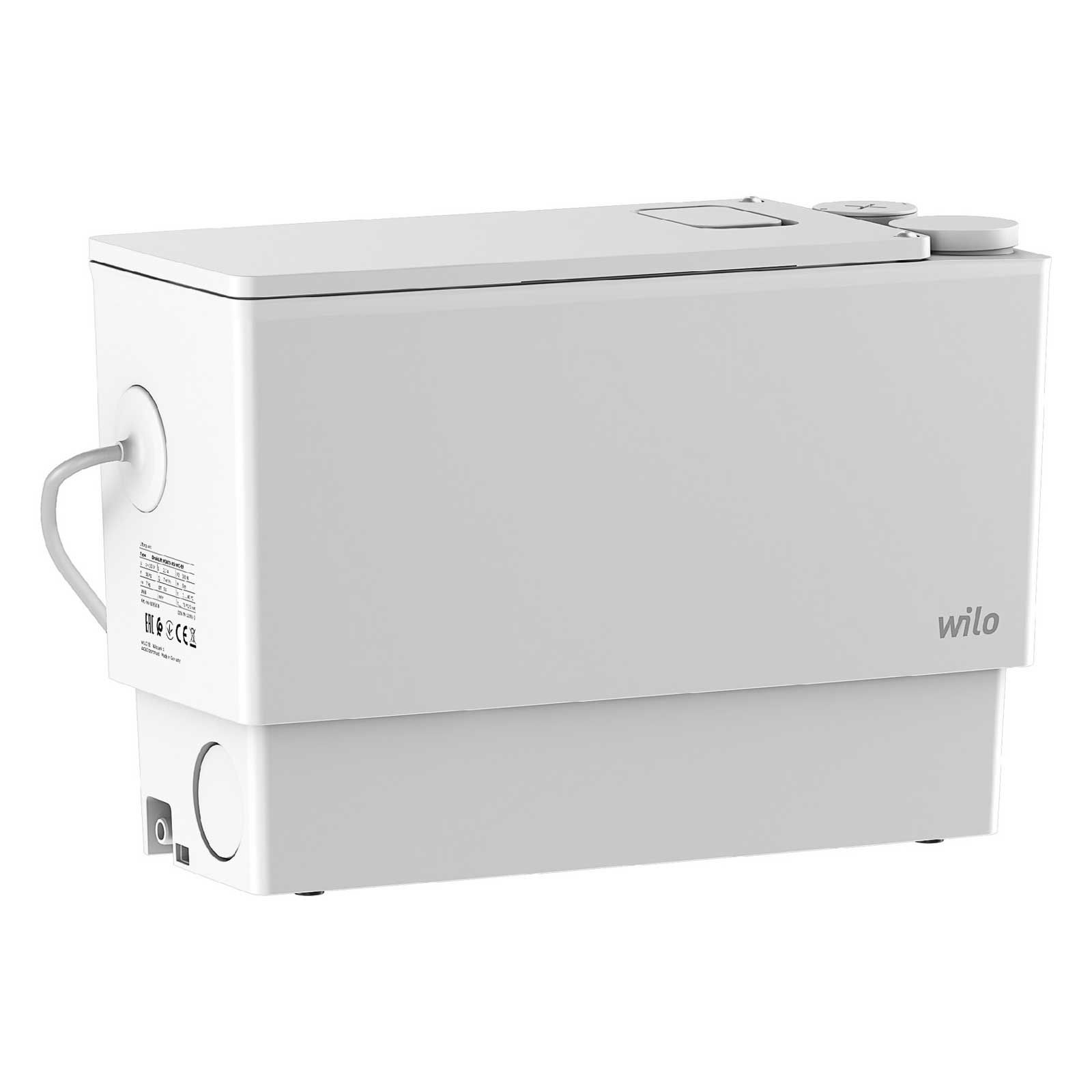

Wilo Abwasser-Kleinhebeanlage DrainLift MINI3-XS-EF
Produkt-Vorteile
im Überblick
- Unauffällige Integration in moderne Wohnumgebungen dank ästhetischem Gehäusedesign
- Integrierte Niveausteuerung mit Tiefenabsaugung
- Verschiedene Anschlussmöglichkeiten für mehr Flexibilität bei der Installation, insbesondere beim Austausch älterer Modelle mit bestehenden Rohrleitungen
- Sehr leiser Betrieb für eine diskrete Entwässerung
727,09 €
inkl. MwSt. zzgl. Versandkosten ohne MwSt. nach § 12 Abs. 3 USt zzgl. Versandkosten
- Inhalt
- 1 Stück
- Versandart
- Paket
- Artikelnummer
- 6095127
- WEEE-NR
- DE82996796
- Lieferzeit
- 1 - 3 Werktage
Wilo Abwasser-Kleinhebeanlage DrainLift MINI3-XS-EF
Kompakte und anschlussfertige Hebeanlage für die Entwässerung von Waschbecken und Dusche.
Häusliches Abwasser wird zuverlässig mit den Hebeanlagen der Baureihe Wilo-DrainLift MINI3 entsorgt. Sie sind ideal, wenn eine Entwässerung über ein natürliches Gefälle nicht möglich ist. Je nach Baugrößen können bis zu drei Zuläufe mit Abwasser von Waschbecken, Dusche, Badewanne, Waschmaschine oder auch Spülmaschine problemlos angeschlossen werden. Die kompakte Bauweise ermöglicht die Integration in jede Vorwandinstallation. Darüber hinaus gewährleistet die Hebeanlage eine leise und diskrete Entwässerung.
Vorteile im Überblick:
- Steckfertige Hebeanlage in kompakter Bauweise - geeignet für jede Vorwandinstallation
- Unauffällige Integration in moderne Wohnumgebungen dank ästhetischem Gehäusedesign
- Verschiedene Anschlussmöglichkeiten für mehr Flexibilität bei der Installation, insbesondere beim Austausch älterer Modelle mit bestehenden Rohrleitungen
- Integrierte Niveausteuerung mit Tiefenabsaugung
- Silent mode zur Reduzierung der Geräuschemissionen bei schwierigen Rohrleitungsbedingungen
- Sehr leiser Betrieb für eine diskrete Entwässerung
- Vertikaler Druckanschluss DN 32/40
- Horizontaler Zulauf DN 40/50
- Zusätzlicher vertikaler Zulauf DN 40
- Einsatzbereite und kompakte Bauweise (389 x 167 x 266 mm)
- Integrierte Entlüftung mit Aktivkohlefilter
- Pumpe mit integriertem Schwimmer. Pumpengehäuse aus recyceltem Noryl
Fördermedium
Zur Sammlung und Förderung in häuslichen Bereichen von:
- Abwasser ohne Fäkalien
Abwasserförderung nach 12050
Die Abwasser-Hebeanlage erfüllt die Anforderungen nach EN 12050-2.
Konstruktion
Kompakte, anschlussfertige und vollüberflutbare Hebeanlage mit einer Tauchmotorpumpe. Die Niveauerfassung erfolgt mit einem Vertikalschwimmerschalter. Die Entlüftung ist im Deckel integriert und mit einem Aktivkohlefilter ausgestattet.
Es stehen bis zu vier Anschlüsse zur Verfügung:
- 1x Zulauf 40 mm (DN 40), ohne Rückflussverhinderer, nach oben ausgeführt, werkseitig verschlossen.
- 2x Zuläufe 40/50 mm (DN 40/50), mit Rückflussverhinderer, waagerecht nach links und rechts ausgeführt, werkseitig offen.
- 1x Druckanschluss 32 mm (DN 32), mit Rückflussverhinderer, waagerecht nach rechts ausgeführt, werkseitig offen.
| Betriebsdaten |
|---|
| Zulässiger Anwendungsbereich | |
|---|---|
| Medientemperatur T | 3 °C |
| Max. Medientemperatur, kurzzeitig bis 5 min. T | 75 °C |
| Umgebungstemperatur T | 3 °C |
| Max. Umgebungstemperatur Tmax | 40 °C |
| Maximaler Betriebsdruck PN | 1 bar |
| Schutzart | IP44 |
| Schalldruckpegel | 43,3 |
| Schneidwerk | nein |
| Max. Schaltvolumen V | 3,1 l |
| Motordaten | |
|---|---|
| Netzanschluss | 1~230 V, 50 Hz |
| Spannungstoleranz | ±10 % |
| Motornennleistung P2 | 0,25 kW |
| Nenndrehzahl n | 2800 1/min |
| Nennstrom IN | 1,9 A |
| Isolationsklasse | F |
| Schutzart Motor | IP68 |
| Max. Schalthäufigkeit t | 20 1/h |
| Werkstoffe | |
|---|---|
| Behälter | ABS |
| Pumpengehäuse | PP-GF20 |
| Laufrad | PP-GF20 |

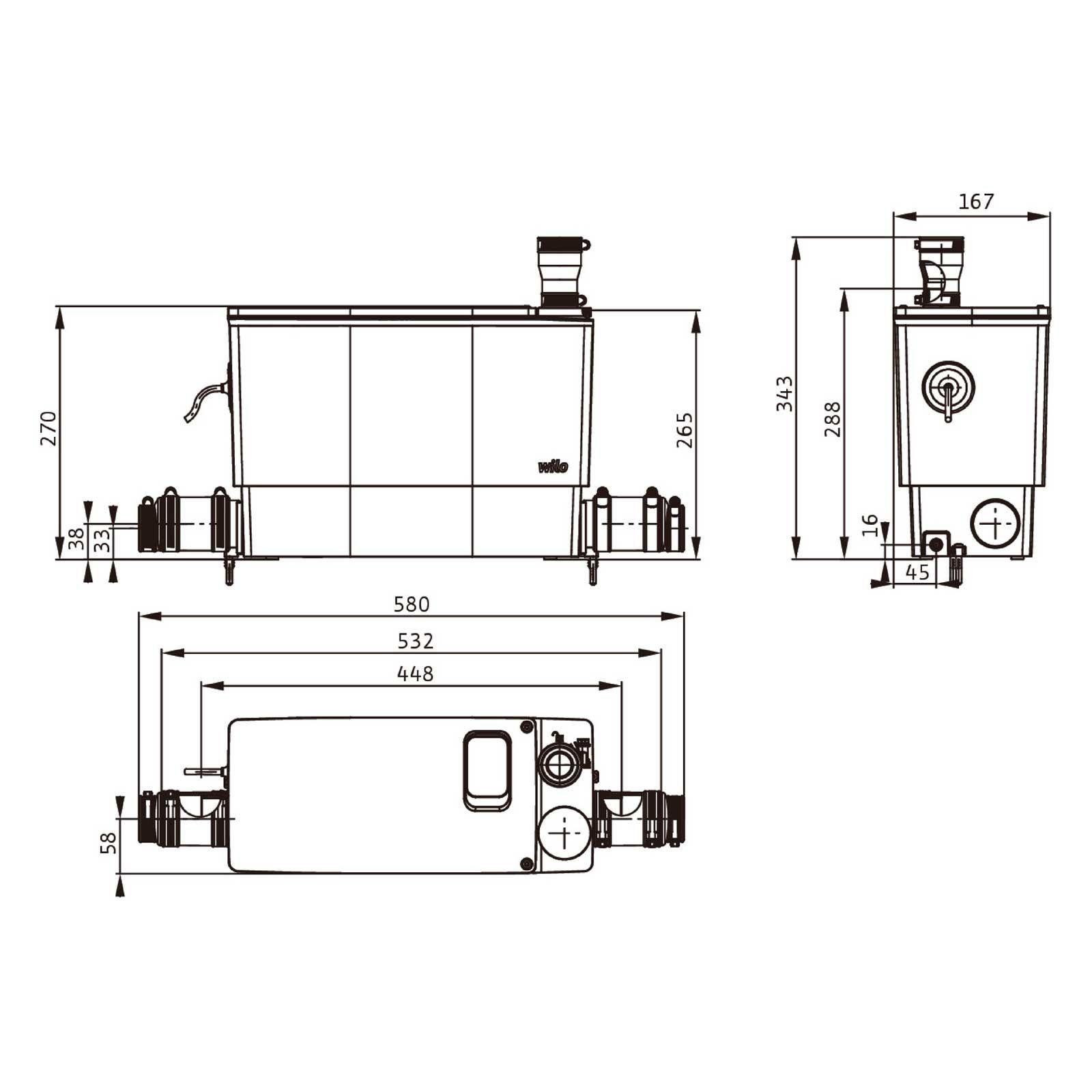

| Einbaumaße | |
|---|---|
| Saugseitiger Rohranschluss | DN 40 (40 mm) |
| Druckseitiger Rohranschluss | DN 32 (32 mm) |
| Maße und Gewichte | |
|---|---|
| Längenmaß mit Verpackung | 524 mm |
| Länge L | 389 mm |
| Höhenmaß mit Verpackung | 372 mm |
| Höhe H | 270 mm |
| Breitenmaß mit Verpackung | 227 mm |
| Breite B | 167 mm |
| Gewicht brutto ca. m | 7,5 kg |
| Gewicht netto ca. m | 6 kg |
Wofür wird die Wilo Abwasser-Kleinhebeanlage DrainLift Mini3-XS-EF eingesetzt?
Welcher Norm entspricht die DrainLift Mini3-XS-EF?
Ist die Anlage vollüberflutbar?
Wie erfolgt die Niveauerfassung in der Hebeanlage?
Wie wird Geruchsbildung bei der Anlage vermieden?
Wie viele Anschlüsse bietet die DrainLift Mini3-XS-EF?
Sind die seitlichen Zuläufe mit einem Rückflussverhinderer ausgestattet?
Für welche maximale Medientemperatur ist die Anlage ausgelegt?
Wie hoch ist der maximale Betriebsdruck?
Welches maximale Schaltvolumen hat die Anlage?
Wie oft darf die Pumpe maximal pro Stunde schalten?
Welche Motorleistung hat die integrierte Pumpe?
Welche Schutzart hat der Motor?
Ist die Anlage für WC-Anschluss geeignet?
Wer darf die DrainLift Mini3-XS-EF installieren und in Betrieb nehmen?
- 1x Manschette für HT-Rohr DN 32 (32 mm)
- 2x Schlauchschellen 32-50 mm
- 2x Zulaufanschlüsse DN 50 (50 mm)
- 2x Manschetten für HT-Rohr DN 40/50 (40/50 mm)
- 2x Rückflussverhinderer
- 2x Rohrschellen 50-70 mm
- 2x Schlauchschellen 32-50 mm
- 2x Verschlussstopfen
- 6x O-Ringe
- Bodenbefestigung (Auftriebssicherung): 2x Befestigungswinkel mit Schrauben und Dübel
- Einbau- und Betriebsanleitung
EU-Verantwortlicher Kontakt gemäß GPSR
| Hersteller | Wilo |
|---|---|
| Eingetragener Handelsname | WILO SE |
| Straße | Wilopark 1 |
| PLZ / Ort | 44263 Dortmund |
| Land | Deutschland |
| Telefon | +49 0231 4102-0 |
| wilo@wilo.com |
Installations- & Warnhinweise
Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!
WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!
Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.
Sicherheits- und Warnhinweise beachten.
Lebensgefahr! Explosionsgefahr beim Fördern von explosiven Fördermedien (wie Benzin, Petroleum, ...)! Das Fördern von leicht entzündlichen und explosiven Medien ist strengstens verboten.
Sicherheits- und Warnhinweise beachten.
Gesundheitsgefahr! Die Hebeanlage sammelt und transportiert Abwasser.
Im Behälter können sich Bakterien und gefährliche Keime bilden! Hebeanlage nach Ausbau immer desinfizieren.
