9,6 m² Set Dünnschichtsystem flach 12x2 PE-RT Rohr Raster 10 cm 2 Heizkreise LCD Regler 230 V + Zubehör

Mit dem Fußbodenheizung - Mini Dünnschichtsystem PE-RT Komplettset 9,6 m² PE-RT Rohr - Raumthermostat digital -  wird der Selbstbau von komfortablen Fußbodenheizungen zum Kinderspiel. Alle benötigten Komponenten sind im Paket enthalten.

Die Lieferzeit beträgt 8 - 20 Wochen

416,38 € ¹ 438,30 € ¹ (5 % gegenüber Einzelpreis gespart)
1 Set

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Spedition

Angebot anfordern
Bitte geben Sie die Zeichenfolge in das nachfolgende Textfeld ein.

Mit * gekennzeichnete Felder sind Pflichtfelder.
2x Fußbodenheizung Mini Dünnschichtsystem für geringen Aufbau für 10-12 mm Rohr (4,8 m²) 108,40 €
1x Spezial-Randdämmstreifen für Dünnschichtsystem (20 m Rolle) 19,90 €
1x PE-RT Rohr 12 x 2 mm 200 m Rolle 127,90 €
1x Heizkreisverteiler PREMIUM für Fußbodenheizung 2 Heizkreise 65,60 €
1x Verteilerschrank für Heizkreisverteiler Unterputz max. 2 Heizkreise UP1 44,90 €
2x Klemmverschraubung 12 x 2 mm 3/4 Zoll Eurokonus Universal 2 Stück / 12 x 2 mm 6,30 €
1x Alpha Regler direct Standard Display 230V mit Triac 19,90 €
2x Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80 19,80 €
4x Winkelspangen 4,20 €
1x Kugelhahn-Anschluss-Set für Heizkreisverteiler 21,30 €
Summe: 438,20 €

Gegenüber dem Einzelkauf

21,82 €

gespart!

Mit dem Fußbodenheizung - Mini Dünnschichtsystem PE-RT Komplettset 9,6 m² PE-RT Rohr -... mehr

Fußbodenheizung Mini Dünnschichtsystem PE-RT Komplettset 9,6 m² - mit PE-RT Rohr, Verlegeabstand 10 cm, Raumthermostat digital

Mit den Fußbodenheizung Komplettsets von Selfio legen Sie den Grundstein für eine gleichmäßige, wirtschaftliche und energiesparende Wärmeverteilung in Ihrem Haus. Wir liefern Ihnen alle benötigten Materialien und helfen Ihnen durch eine Schritt-für-Schritt-Anleitung und unsere Do-it-yourself-Videos bei der Verlegung. Damit auch Sie von den verschiedenen Vorteilen einer Fußbodenheizung profitieren können:

  • Ästhetik
    Es gibt keine sichtbaren Heizkörper mehr, der Raum kann ästhetisch ganzheitlicher gestaltet werden, weil die Wände und Fensterfronten frei sind.
  • Komfort
    Auch im Winter barfuß durch sein Zuhause laufen? Diese Annehmlichkeit wird durch eine Fußbodenheizung möglich!
  • Raumklima
    Eine Fußbodenheizung fördert ein gutes Raumklima vor allem dadurch, dass die Staubaufwirbelung im Vergleich zu anderen Heizsystemen gemindert wird - das ist besonders für Allergiker hilfreich.
  • Wärmeverteilung
    Im Gegensatz zu exponiert montierten Heizkörpern oder auch Kaminen ist die Fußbodenheizung eine Flächenheizung, der Raum wird also gleichmäßiger erwärmt.
  • Wärmespeicher
    Durch die große Gesamt-Rohrlänge eignen sich Fußbodenheizungen auch gut als Wärmespeicher. Besonders, wenn sie im Estrich verlegt sind. Dies führt zu einer größeren Effektivität Ihrer Heizanlage.
  • Niedrige Vorlauftemperatur
    Im Gegensatz zu herkömmlichen Heizkörpern benötigen Fußbodenheizungen eine deutlich kürzere Vorlauftemperatur - das spart Energie!

In unserem Programm befinden sich verschiedene Varianten von Fußbodenheizungen. Es wird unterschieden zwischen Tacker-Noppen-Trockenenstrich- und Dünnschichtsystem, wobei jedes System seine eigenen Vorzüge hat. Bei diesem Paket handelt es sich um das Trockenestrichsystem-Komplett-Set. Es ist in Größen von 9,6 bis 96,0 m² erhältlich. Bei Bedarf machen wir Ihnen auch gerne ein Angebot für größere Bedarfe.


Das Dünnschichtsystem ist ideal für Renovierungen und Altbausanierungen, da es durch die geringe Aufbauhöhe direkt auf Fliesen, Rohfußböden oder bestehenden Estrich verlegt werden kann. Durch geringste Konstruktionshöhe und direkten Verbund mit dem bestehenden Untergrund baut das komplette Dünnschicht-System nur 2,3 cm auf.

Die Vorteile des Dünnschichtsystems auf einen Blick:

  • Direktverlegung auf vorhandenen Flächen
  • perfekte Renovierungslösung
  • Nur 2,3 cm Konstruktionshöhe bei Verbundverlegung ohne Trennschicht mit Spezialestrich
  • Minimaler Montageaufwand
  • Stabiler Plattenverbund durch zweiseitige Druckknopfverbindung

Montage:

Wie die Verlegung aussieht und weitere nützliche Hinweise können Sie dem Video entnehmen.


Das Basis Set Dünnschichtsystem beinhaltet folgende Komponenten:

  1. Mini Dünnschichtsystem Rohrträgerplatte (4,8 m²)
    Polystyrol-Folie mit trittfest ausgeformten Rohrhaltenoppen zur sicheren Fixierung des Heizrohres. Zweiseitige Überlappung für estrichdichte Druckknopfverbindung. Lochungen in den Noppen und der Noppenfolie garantieren einen festen Verbund zwischen Spezialestrich und Untergrund.
  2. Spezial-Randdämmstreifen PE 50 x 5 mm
    Randdämmstreifen kommen zum Einsatz bei der schallbrückenfreien Verlegung von schwimmenden Estrichen, Fließestrichen, Trockenestrichen und Fußbodenheizungen. Sie dienen der Trennung des Estrichs vom Mauerwerk oder sonstigen Einbauten.
    Der Spezial-Randdämmstreifen ist mit einseitigem Flies- und Selbstklebefuß ausgestattet und ist somit einfach und schnell zu verlegen.
  3. PE-RT Fußbodenheizungsrohr 12 x 2 mm
    Bei diesem PE-RT Kunststoffrohr für Fußbodenheizung handelt es sich um geprüftes, güteüberwachtes Qualitätsrohr aus deutscher oder schweizer Fertigung. Dies können Sie anhand der SKZ-Prüfnummer auf dem Rohr jederzeit online überprüfen und nachvollziehen.
  4. Heizkreisverteiler PREMIUM aus Edelstahl
    Profi-Heizkreisverteiler zur geschossweisen Verteilung der Fußbodenheizung auf die einzelnen Räume oder Heizkreise.
  5. Kugelhahn-Set rot / blau
    Zur separaten Absperrung des Verteilers in den Farben rot (Vorlauf) und blau (Rücklauf).
  6. Klemmverschraubungen
    Zum Anschluss des Rohres an den Heizkreisverteiler.
  7. Verteilerschrank Unterputz
    Zur sauberen Unterbringung der Heizkreisverteiler innerhalb eines genutzten Raumes.
  8. Raumthermostat Standard LCD 230 V
    Elektronischer Raumtemperaturregler mit LCD Display zur Ansteuerung der thermischen Stellantriebe. Das Raumthermostat Standard wird in den jeweiligen Räumen an der Wand montiert. Dieses öffnet und schließt dann je nach Bedarf die Stellantriebe. Die Einstellung der Soll-Temperatur erfolgt über den komfortablen Drehknopf mit gut ablesbarer °C-Skalierung.
  9. Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80
    Thermoelektrischer Stellantrieb zum automatischen Öffnen und Schließen der Ventile am Heizkreisverteiler.

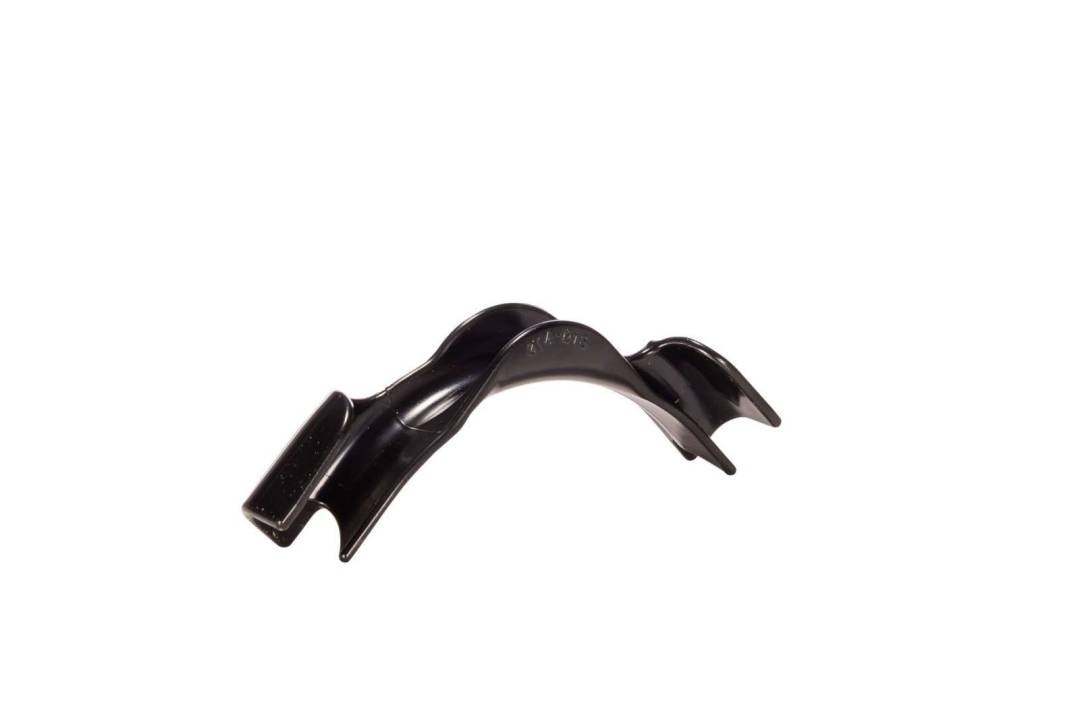

  10. Winkelspangen 90°
    Für die saubere Rohreinführung in den Verteilerschrank.


Bitte beachten Sie, dass es sich bei den Paketen um unteilbare Angebote handelt. Eine Rückgabe einzelner Komponenten ist daher ausgeschlossen.

Ausführung Set: Komplett
System: Dünnschichtsystem
Dämmstärke: ohne Dämmung
Fläche: bis 10 m²
Verlegeabstand: 10 cm
Rohrtyp: PE-RT
Regelung: Regler LCD 230 V
Weiterführende Links zu "9,6 m² Set Dünnschichtsystem flach 12x2 PE-RT Rohr Raster 10 cm 2 Heizkreise LCD Regler 230 V + Zubehör"
Mini Dünnschichtsystemplatte: Noppenhöhe: 13 mm Plattenhöhe (Gesamt): 16 mm Material:... mehr
Technische Daten

Mini Dünnschichtsystemplatte:

  • Noppenhöhe: 13 mm
  • Plattenhöhe (Gesamt): 16 mm
  • Material: Polystyrol
  • Passend für Rohr: 10 - 12 mm
  • Plattengröße: 1.050 x 650 mm
  • Nutzfläche: 1.000 x 600 mm
  • Verlegeabstand: 10 cm



Spezial-Randdämmstreifen für Dünnschichtsystem:

  • Größe: 50 x 5 mm
  • Länge: 20 Meter



PE-RT Rohr 12 x 2 mm:

  • Max. Betriebstemperatur: 70 °C
  • Max. Betriebsdruck: 6 bar (Standardbetriebsdruck bei Fußbodenheizung: max. 4 bar)
  • Betriebsbedingung nach EN 12319 nach Anwenderklasse 4/5 (Flächenheizung / Heizkörperanbindung)
  • Entsprechend den technischen Anforderungen nach DIN 4721
  • Sauerstoffdicht nach DIN 4726
  • Biegeradius: 5 x der Durchmesser



Verteilerschrank Unterputz UP1

  • Höhenverstellbare Standfüße
  • Steckbare Frontsichtblende
  • Demontierbare Estrichpralleiste
  • Feste Rückwand mit horizontalen Schlitzen für eine universelle und einfache Montage
  • Rahmen und Tür ausgerichtet für putz- und wandbündigen Anschluss
  • Höhen von 690 - 790 mm und Tiefen von 110 - 160 mm realisierbar
  • Breite: 450 mm (bis zu 2 Heizkreise)
  • Nischenmaß: 480 mm

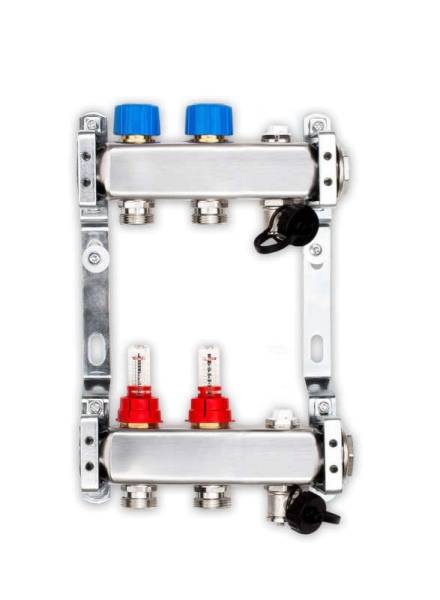

Heizkreisverteiler PREMIUM für 2 Heizkreise

  • Verteiler mit 2 Heizkreisen
  • Zum Anschluss der verschiedenen Heizungsrohre werden Klemmverschraubungen 3/4" Eurokonus benötigt
  • Verteilerbalken: Edelstahl WSt-Nr. 1.4301
  • Dimension: Edelstahlprofil DN32
  • Anschluss seitlich (Anbindung an den Wärmeerzeuger): 1" Innengewinde
  • Vorlaufbalken: mit 2 Durchflussmessern, Anzeigebereich: 0,0 - 2,5 l / min
  • Rücklaufbalken: mit integrierten, voreinstellbaren Ventilen:
                           -- mit Handverstellkappe
                           -- geeignet für Selfio-Stellantriebe (benötigte Ventilanpassung VA80)
  • Abgänge der einzelnen Heizkreise: 3/4" AG mit Eurokonus
  • Abstande der einzelnen Abgänge: 50 mm
  • Verteilerlänge: 190 mm (2 Heizkreise)
  • Mengenregulierung mit Entlüfterschlüssel am Rücklaufventil oder direkt am Durchflussmesser



Raumthermostat Alpha direct Standard LCD 230 V

  • Typ: RD 20203-10N4
  • Betriebsspannung: 230 V ± 10 % 50 Hz
  • Spannungsversorgung: über Basis / Netzanschluss
  • Leistungsaufnahme im Leerlauf: < 0,3 W
  • Schaltleistung: 1 A ohmsche Last, 200 VA induktiv
  • Absicherung: T1AH
  • Max. Anzahl anschließbarer Stellantriebe: 5 (max. 3 W/Stellantrieb)
  • Wirksinn anschließbarer Stellantriebe: NC
  • Einstellbereich Soll-Temperaturvorgabe: 5 bis 30 °C
  • Messbereich Ist-Temperatur-Erfassung: 0 bis 40 °C
  • Frostschutztemperatur: 5 °C
  • Zulassige Umgebungstemperatur: 0 bis 50 °C
  • Montageart: Wandmontage Aufputz
  • Anschlussleitung: NYM-J 5 x 1,5 mm²
  • Anschlussklemmen: 4 Schraubklemmen 0,22 - 1,5 mm²
  • Schutzklasse: II
  • Schutzgrad: IP20
  • Material: PC + ABS
  • Oberflächenstruktur: erodiert
  • Farbe: Signalweiß (RAL 9003)
  • Gewicht: 90 g
  • Abmessungen: Display 58 x 34 mm, Gehäuse 86 x 86 x 31 mm



Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80

  • Betriebsspannung 230 V AC
  • Betriebsleistung nur 1 W
  • Komplett mit Anschlusskabel 1 m (nicht abnehmbar)
  • Stromlos geschlossen (NC)
  • 360° Montagelage
  • „First-Open“-Funktion
  • Rundum-Funktionsanzeige
  • Zertifiziert durch TÜV
  • Hub Stellantrieb 4 mm



Kugelhahn-Anschluss-Set für Heizkreisverteiler

  • Zur Verteilerabsperrung
  • 1" AG verteilerseitig (drehbar) auf 1" IG
  • Set bestehend aus 2 Stück Kugelhähnen (rot & blau für Vor- und Rücklauf)



Klemmverschraubung 12 x 2 mm 3/4 Zoll Eurokonus Universal

  • Material: Messing
  • Dimension: 12 x 2 mm
  • Verschraubung: 3/4 Zoll Eurokonus



Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80

  • Betriebsspannung 230 V AC
  • Betriebsleistung nur 1 W
  • Komplett mit Anschlusskabel 1 m (nicht abnehmbar)
  • Stromlos geschlossen (NC)
  • 360° Montagelage
  • „First-Open“-Funktion
  • Rundum-Funktionsanzeige
  • Zertifiziert durch TÜV
  • Hub Stellantrieb 4 mm



Kugelhahn-Anschluss-Set für Heizkreisverteiler

  • Zur Verteilerabsperrung
  • 1" AG verteilerseitig (drehbar) auf 1" IG
  • Set bestehend aus 2 Stück Kugelhähnen (rot & blau für Vor- und Rücklauf)



Klemmverschraubung 12 x 2 mm 3/4 Zoll Eurokonus Universal

  • Material: Messing
  • Dimension: 12 x 2 mm
  • Verschraubung: 3/4 Zoll Eurokonus
9,6 m² Mini Dünnschichtsystem Rohrträgerplatte (2x 4,8 m²) 20 m Randdämmstreifen 50 x 5 mm... mehr
Lieferumfang
  • 9,6 m² Mini Dünnschichtsystem Rohrträgerplatte (2x 4,8 m²)
  • 20 m Randdämmstreifen 50 x 5 mm
  • 200 m PE-RT Fußbodenheizungsrohr 12 x 2 mm
  • 1x Heizkreisverteiler PREMIUM mit 2 Heizkreisen
  • 1x Kugelhahn-Anschluss-Set
  • 4x Klemmverschraubungen
  • 1x Verteilerschrank Unterputz max. 2 Heizkreise UP1
  • 1x Raumthermostat Standard LCD 230 V
  • 2x Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80
  • 4x Winkelspangen 90°

Bitte beachten Sie: Eine Rückgabe einzelner Komponenten aus dem Komplettpaket ist ausgeschlossen.
