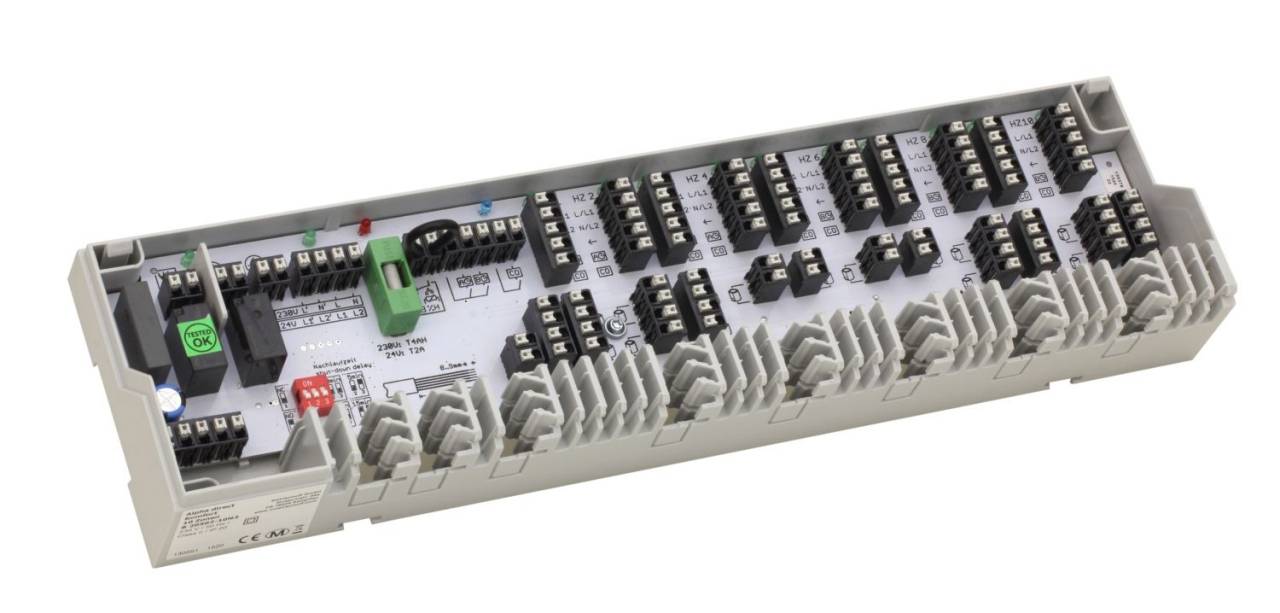

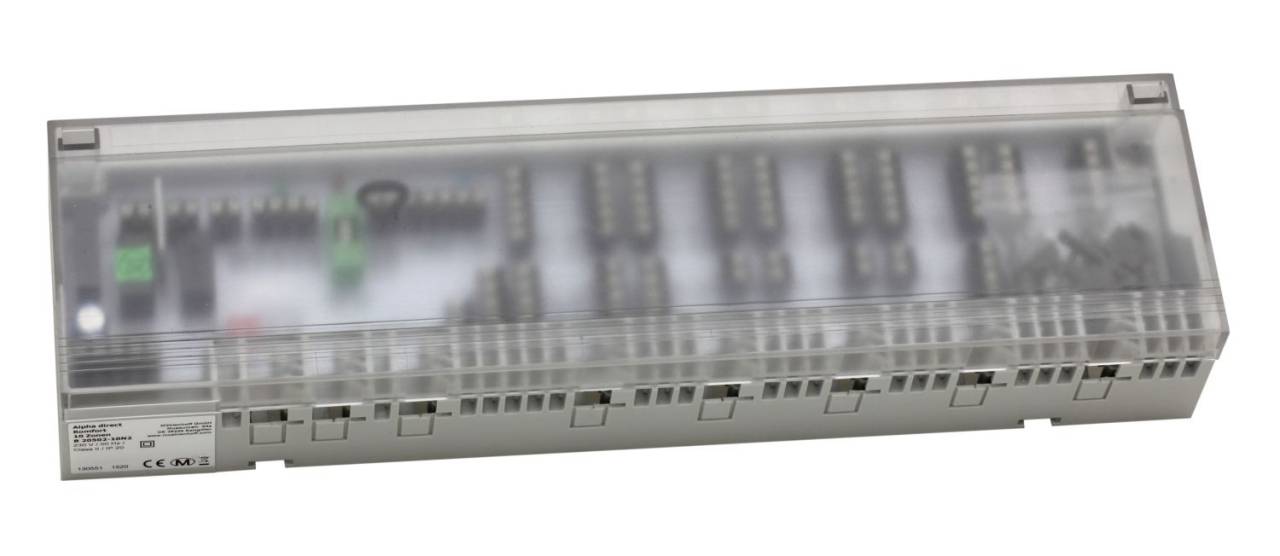

Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- & Kühlzonen

Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen - ohne Abdeckung | Selfio

Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen - mit Abdeckung | Selfio

Vorschau: Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen - ohne Abdeckung | Selfio

Vorschau: Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen - mit Abdeckung | Selfio

Die Alpha Basis direct Komfort ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.

Die Lieferzeit beträgt 1 - 3 Werktage

71,53 € ¹

1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Paket

Pin it

Die Alpha Basis direct Komfort ist die zentrale Anschlusseinheit einer Einzelraumregelung zur... mehr

Menü schließen

Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen

Die Alpha Basis direct Komfort ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.

Leistungsmerkmale

Einfache, intuitive Installation und Bedienung
Hohe Funktionssicherheit
Bis zu 18 Stellantriebe anschließbar
Ausstattung für Heiz- und / oder Kühlsysteme
Signalisierung des Status durch LEDs
Erweiterte Pumpen- und Kesselsteuerung
Bewährte Kabelführung und normenkonforme Zugentlastung
Schraublose Klemmenanschlusstechnik
Übersichtlich angeordnete Anschlussklemmen
Wartungsfrei

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?

	Standard	Standard Plus	Komfort	Control
Absenkkanal	Ja	Ja	Ja	Ja
Heizfunktion	Ja	Ja	Ja	Ja
Kühlfunktion	Nein	Ja	Ja	Ja
Temperaturbegrenzer / Taupunktsensor	Nein	Ja	Ja	Ja
Wirksinn NC / NO	NC oder NO	NC	wählbar	wählbar
Integriertes Timermodul	Nein	Nein	Nein	Ja
Pumpen- / Kesselausgang	Nein	Nur Pumpe	Beides	Beides
LED-Statusanzeige	Nein	Nein	Ja	Ja

Versorgungsspannung:	230 V
Regelungselement:	Anschlussleiste
Ethernet:	Nein
Verbindungstechnik:	Standard

Weiterführende Links zu "Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen"

Typ: B 20502-10N2 Betriebsart: Heizen / Kühlen Betriebsspannung: 230 V ±10 %, 50 Hz... mehr

Menü schließen

Technische Daten

Typ: B 20502-10N2
Betriebsart: Heizen / Kühlen
Betriebsspannung: 230 V ±10 %, 50 Hz
Spannungsversorgung: Eurostecker / externe Spannungsquelle
Leistungsaufnahme im Leerlauf: < 1 W
max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA
Absicherung: T4AH
max. Anzahl Regler: 10
max. Anzahl Anschlussklemmen für Stellantriebe: 21
max. Anzahl anschließbare Stellantriebe à 1 W: 18
max. Nennlast aller Antriebe: 24 W
Pumpenschaltung: Schließerkontakt (einpolig schaltend) / Direkter Anschluss über L / N möglich)
Kesselschaltung: Schließerkontrakt (einpolig schaltend)
Schaltleistung: 2 A, 200 VA induktiv
Wirksinn: NC / NO (wählbar)
Zulässige Umgebungstemperatur: 0 bis + 50 °C
Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
Schutzklasse: II
Schutzart: IP 20
Material: ABS
Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
Abmessungen: 90 x 326,5 x 52 mm
Gewicht: 437 g

1x Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen mehr

Menü schließen

Lieferumfang

1x Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen

Menü schließen

Verfügbare Downloads:

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten? ... mehr

Menü schließen

FAQ

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?

	Standard	Standard Plus	Komfort	Control
Absenkkanal	Ja	Ja	Ja	Ja
Heizfunktion	Ja	Ja	Ja	Ja
Kühlfunktion	Nein	Ja	Ja	Ja
Temperaturbegrenzer / Taupunktsensor	Nein	Ja	Ja	Ja
Wirksinn NC / NO	NC oder NO	NC	wählbar	wählbar
Integriertes Timermodul	Nein	Nein	Nein	Ja
Pumpen- / Kesselausgang	Nein	Nur Pumpe	Beides	Beides
LED-Statusanzeige	Nein	Nein	Ja	Ja
