Die Alpha Basis direct Standard Plus ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen.

Die Lieferzeit beträgt 1 - 3 Werktage

37,40 € ¹

1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Paket

Pin it

Die Alpha Basis direct Standard Plus ist die zentrale Anschlusseinheit einer Einzelraumregelung... mehr

Menü schließen

Anschlussleiste Alpha Basis direct Standard Plus 230 V für 6 Heiz- und Kühlzonen

Die Alpha Basis direct Standard Plus ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.

Leistungsmerkmale

Einfache, intuitive Installation und Bedienung
Hohe Funktionssicherheit
Ausstattung für Heiz- und / oder Kühlsysteme
Bis zu 15 Stellantriebe anschließbar
Einfache Pumpensteuerung
Bewährte Kabelführung und normenkonforme Zugentlastung
Schraublose Klemmenanschlusstechnik
Übersichtlich angeordnete Anschlussklemmen
Wartungsfrei

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?

	Standard	Standard Plus	Komfort	Control
Absenkkanal	Ja	Ja	Ja	Ja
Heizfunktion	Ja	Ja	Ja	Ja
Kühlfunktion	Nein	Ja	Ja	Ja

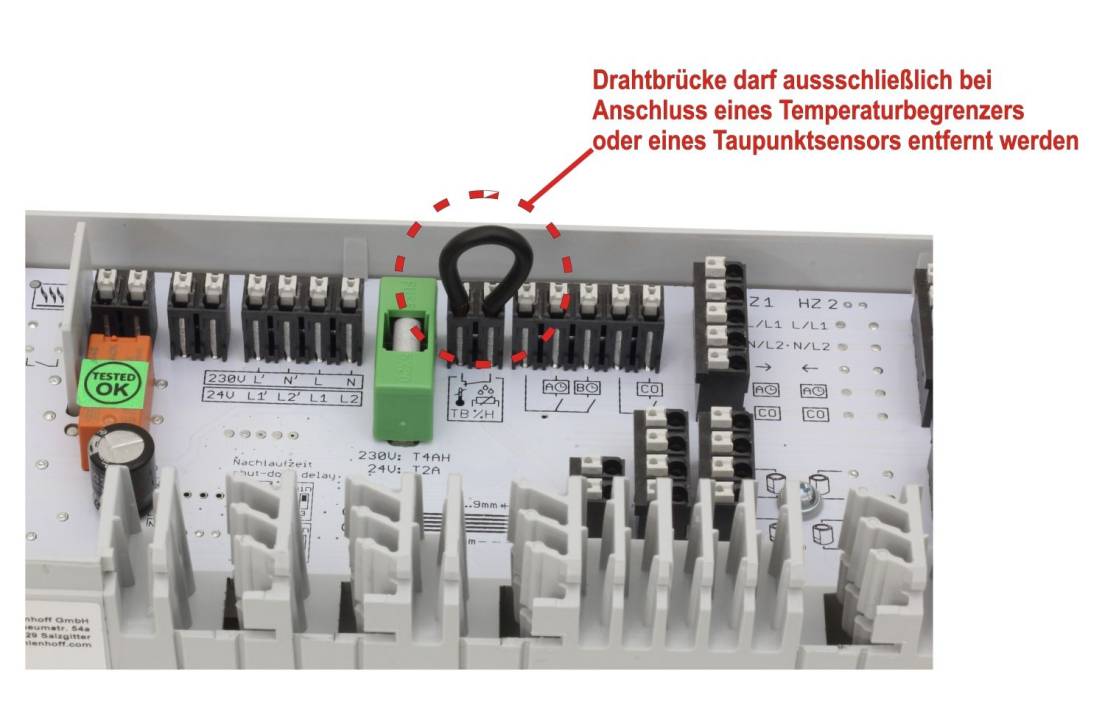

Temperaturbegrenzer / Taupunktsensor	Nein	Ja	Ja	Ja
Wirksinn NC / NO	NC oder NO	NC	wählbar	wählbar
Integriertes Timermodul	Nein	Nein	Nein	Ja
Pumpen- / Kesselausgang	Nein	Nur Pumpe	Beides	Beides
LED-Statusanzeige	Nein	Nein	Ja	Ja

Versorgungsspannung:	230 V
Regelungselement:	Anschlussleiste
Ethernet:	Nein
Verbindungstechnik:	Standard

Weiterführende Links zu "Anschlussleiste Alpha Basis direct Standard Plus 230 V für 6 Heiz- und Kühlzonen"

Typ: B 21402-06N2 Betriebsart: Heizen / Kühlen Betriebsspannung: 230 V ±10 %, 50 Hz... mehr

Menü schließen

Technische Daten

Typ: B 21402-06N2
Betriebsart: Heizen / Kühlen
Betriebsspannung: 230 V ±10 %, 50 Hz
Spannungsversorgung: Eurostecker / externe Spannungsquelle
Leistungsaufnahme im Leerlauf: < 1 W
max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA
Absicherung: T4AH
max. Anzahl Regler: 6
max. Anzahl Anschlussklemmen für Stellantriebe: 15
max. Anzahl anschließbare Stellantriebe à 1 W: 15
max. Nennlast aller Antriebe: 24 W
Pumpenschaltung: Schließerkontakt (einpolig schaltend) / Direkter Anschluss über L / N möglich)
Kesselschaltung: Schließerkontrakt (einpolig schaltend)
Schaltleistung: 2 A, 200 VA induktiv
Wirksinn: NC (Ohne Pumpensteuerung auch NO)
Zulässige Umgebungstemperatur: 0 bis + 50 °C
Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
Schutzklasse: II
Schutzart: IP 20
Material: ABS
Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
Abmessungen: 90 x 326,5 x 52 mm
Gewicht: 394 g

1x Anschlussleiste Alpha Basis direct Standard Plus 230 V für 6 Heiz- und Kühlzonen mehr

Menü schließen

Lieferumfang

1x Anschlussleiste Alpha Basis direct Standard Plus 230 V für 6 Heiz- und Kühlzonen

Menü schließen

Verfügbare Downloads:

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?... mehr

Menü schließen

FAQ

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?

	Standard	Standard Plus	Komfort	Control
Absenkkanal	Ja	Ja	Ja	Ja
Heizfunktion	Ja	Ja	Ja	Ja
Kühlfunktion	Nein	Ja	Ja	Ja
Temperaturbegrenzer / Taupunktsensor	Nein	Ja	Ja	Ja
Wirksinn NC / NO	NC oder NO	NC	wählbar	wählbar
Integriertes Timermodul	Nein	Nein	Nein	Ja
Pumpen- / Kesselausgang	Nein	Nur Pumpe	Beides	Beides
LED-Statusanzeige	Nein	Nein	Ja	Ja

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Kundenbewertungen für "Anschlussleiste Alpha Basis direct Standard Plus 230 V für 6 Heiz- und Kühlzonen"

Weitere interessante Artikel

130564

Alpha Regler direct Standard LCD 230 V mit Designscheibe

24,80 € ¹

1 Stück

130232

Alpha Regler direct Control LCD 230 V

51,46 € ¹

1 Stück

130568

Alpha Regler direct Control LCD 230 V mit Designscheibe

56,00 € ¹

1 Stück

130546

Anschlussleiste Alpha Basis direct Komfort 230 V für 6 Heiz- und Kühlzonen

66,78 € ¹

1 Stück

130547

Möhlenhoff Anschlussleiste Alpha Basis direct Control 230 V für 6 Heiz- und Kühlzonen

119,95 € ¹

1 Stück

130550

Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10 Heiz-/Kühlzonen

41,20 € ¹

1 Stück

Kunden kauften auch

100722AA

Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80

10,29 € ¹

1 Stück

100727AA-230-10

Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80 10 Stück

95,18 € ¹ 102,90 € ¹

10 Stück (9,52 € ¹ / 1 Stück)

100727AA-230-5

Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80 5 Stück

48,88 € ¹ 51,45 € ¹

5 Stück (9,78 € ¹ / 1 Stück)

100500KV-16-2

Klemmverschraubung 16 x 2 mm 3/4 Zoll Eurokonus Universal

3,00 € ¹

2 Stück (1,50 € ¹ / 1 Stück)

131625

Möhlenhoff Alpha Regler direct Analog 230 V

12,99 € ¹

1 Stück

130228

Alpha Regler direct Standard LCD 230 V

21,90 € ¹

1 Stück

100727AA-230-20

Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80 20 Stück

185,22 € ¹ 205,80 € ¹

20 Stück (9,26 € ¹ / 1 Stück)

130568

Alpha Regler direct Control LCD 230 V mit Designscheibe

56,00 € ¹

1 Stück

130232

Alpha Regler direct Control LCD 230 V

51,46 € ¹

1 Stück

130564

Alpha Regler direct Standard LCD 230 V mit Designscheibe

24,80 € ¹

1 Stück

130550

Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10 Heiz-/Kühlzonen

41,20 € ¹

1 Stück

100621PT

Thermometer für Kugelabsperrhahn und Kompakt-Regelstation

14,09 € ¹

1 Stück

100611RS

Kompakt-Regelstation für Fußbodenheizung mit Umwälzpumpe Wilo Yonos Para 25/6

387,93 € ¹

1 Stück

100410KH

Kugelhahn-Anschluss-Set PREMIUM für Heizkreisverteiler

19,58 € ¹

1 Set

100700RT-230

Raumthermostat Standard 230 V

15,23 € ¹

1 Stück

100125TR30125RTA

30 m² Set Trockenestrichsystem 25 mm WLG 035 PE-RT Rohr Raster 12,5 cm 3 Heizkreise Regler 230 V + Zubehör

1.360,30 € ¹

1 Set

7750198

Viessmann Raumthermostat Digital Heizen

31,00 € ¹

1 Stück

100401HV-5-A

Heizkreisverteiler PREMIUM 5-fach mit Durchflussmesser und Kugelhahn-Set

128,58 € ¹

1 Set

100727AA-230-VA16H-B

Stellantrieb Alpha 5 - 230 Volt mit VA16H

14,39 € ¹

1 Set

100500KV-17K-10-A

Klemmverschraubung 17 x 2 mm 3/4 Zoll Eurokonus Universal 10 Stück

15,00 € ¹

10 Stück (1,50 € ¹ / 1 Stück)

100722AA-VA10

Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA10

15,83 € ¹

1 Set

100500KV-17-2

Klemmverschraubung 17 x 2 mm 3/4 Zoll Eurokonus Universal

3,00 € ¹

2 Stück (1,50 € ¹ / 1 Stück)

100500KV-14-2

Klemmverschraubung 14 x 2 mm 3/4 Zoll Eurokonus Universal

3,00 € ¹

2 Stück (1,50 € ¹ / 1 Stück)

19204766010R

60 m² Set Noppensystem 30 mm WLG 040 16x2 PE-RT Rohr Raster 10 cm + Zubehör

1.234,33 € ¹

1 Set

E33021002

Hellermann PVC Isolierband-Set HelaTape Flex 15 mm x 10 m in 10 verschiedenen Farben

5,08 € ¹

10 Meter (0,51 € ¹ / 1 Meter)

1001281612

Aluverbund Pressfitting Selfio-Press Wandwinkel auf Montageplatte (Stichmaß 153 mm) 16 x 1/2 TH + U Kontur DVGW

11,60 € ¹

1 Stück

100125261

Aluverbund Pressfitting Selfio-Press Übergangsverschraubung Außengewinde Schraubnippel 26 x 3 - 1" TH + U Kontur DVGW

9,97 € ¹

1 Stück

100115161252

Aluverbund Pressfitting Selfio-Press Wandwinkel 16 x 2 - 1/2" - 52 mm TH + U Kontur DVGW

4,15 € ¹

1 Stück

100109201620

Aluverbund Pressfitting Selfio-Press T-Stück Mittelabgang reduziert 20 x 2 - 16 x 2 - 20 x 2 TH + U Kontur DVGW

5,09 € ¹

1 Stück

100108201616

Aluverbund Pressfitting Selfio-Press T-Stück reduziert 20 x 2 - 16 x 2 - 16 x 2 TH + U Kontur DVGW

4,66 € ¹

1 Stück

10010616

Aluverbund Pressfitting Selfio-Press T-Stück 16 x 2 TH + U Kontur DVGW

3,76 € ¹

1 Stück

10010220

Aluverbund Pressfitting Selfio-Press Winkel 90° 20 x 2 TH + U Kontur DVGW

3,23 € ¹

1 Stück

10010216

Aluverbund Pressfitting Selfio-Press Winkel 90° 16 x 2 TH + U Kontur DVGW

2,88 € ¹

1 Stück

18PEL852004C

Heizkreisverteiler BASIC für Fußbodenheizung, 4 Heizkreise

71,70 € ¹

1 Stück

100727AA-230-25-B

Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80 25 Stück

231,52 € ¹ 257,25 € ¹

25 Stück (9,26 € ¹ / 1 Stück)

100727AA-230-15-B

Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80 15 Stück

142,77 € ¹ 154,35 € ¹

15 Stück (9,52 € ¹ / 1 Stück)

100844AA

Stellantrieb Fußbodenheizung 230 V NC 22CX

12,51 € ¹

1 Stück

690007201

Selfio Heizungsverteiler für drei Heizkreissets DN 20 125 mm

108,02 € ¹

1 Stück

77752

Afriso Schnellentlüfter ½ Zoll ohne Ventil

4,43 € ¹

1 Stück

3806

Heizkreisverteiler PREMIUM PLUS Dyna-if für Fußbodenheizung 6 Heizkreise

229,98 € ¹

1 Stück

Kunden haben sich ebenfalls angesehen

130550

Anschlussleiste Alpha Basis direct Standard Plus 230 V für 10 Heiz-/Kühlzonen

41,20 € ¹

1 Stück

134739

Möhlenhoff Anschlussleiste Alpha Basis direct Switch 230 V für 8 Zonen

84,78 € ¹

1 Stück

100730AB-230

Modulanschlussleiste Alpha-Basis 230 V

54,95 € ¹

1 Stück

130564

Alpha Regler direct Standard LCD 230 V mit Designscheibe

24,80 € ¹

1 Stück

100722AA

Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80

10,29 € ¹

1 Stück

100401HV-4-KS

Heizkreisverteiler Komplettset PREMIUM für Fußbodenheizung 4 Heizkreise

207,59 € ¹

1 Set

18PEL852012C-KS

Heizkreisverteiler Komplettset BASIC für Fußbodenheizung 12 Heizkreise

336,48 € ¹

1 Set

100401HV-4-A

Heizkreisverteiler PREMIUM 4-fach mit Durchflussmesser und Kugelhahn-Set

111,48 € ¹

1 Set

100500KV-16-2

Klemmverschraubung 16 x 2 mm 3/4 Zoll Eurokonus Universal

3,00 € ¹

2 Stück (1,50 € ¹ / 1 Stück)

100316MT-200

Alu-Verbundrohr 16 x 2 mm 200 m Rolle

169,90 € ¹

200 Meter (0,85 € ¹ / 1 Meter)

Spektrum
A+ bis G

DZLK-TWIN-52700040E-4

4x Zehnder Twin40 E Komplettset

1.560,00 € ¹

1 Set

A++

Spektrum
A+++ bis D

A++

Spektrum
A+++ bis D

9146844

Wolf Wärmepumpen-Center CHC-Monoblock 07/300-50

10.379,00 € ¹

1 Paket(e)

PS-HFAFBHHLBVB250

Heizflächenauslegung nach DIN EN 1264 bis 250 m² inkl. Heizlastberechnung nach Verfahren B

299,95 € ¹

1 Pauschale

PS-VPFBHHLBVBHFA150

Verlegeplan FBH bis 150 m² inkl. Heizlastberechnung nach Verfahren B + Heizflächenauslegung

279,95 € ¹

1 Pauschale

100727AA-230-20

Stellantrieb Fußbodenheizung 230 V NC Alpha 5 Ventilanpassung VA80 20 Stück

185,22 € ¹ 205,80 € ¹

20 Stück (9,26 € ¹ / 1 Stück)

A++

Spektrum
A++ bis G

100699HDV1201

alira V-line - LWDV bis 12 kW duale Luft/Wasser Wärmepumpe mit Hydraulikmodul

12.812,41 € ¹

1 Paket(e)

100510KU-20KM

Rohrkupplung 20 x 2 mm Universal

4,73 € ¹

1 Stück

131625

Möhlenhoff Alpha Regler direct Analog 230 V

12,99 € ¹

1 Stück

1920338-PAKET

Fußbodenheizung Mini Dünnschichtsystem für geringen Aufbau für 10-12 mm Rohr (4,8 m²)

49,90 € ¹

4.8 m² (10,40 € ¹ / 1 m²)

130552

Anschlussleiste Alpha Basis direct Control 230 V für 10 Heiz- und Kühlzonen

167,08 € ¹

1 Stück

130551

Anschlussleiste Alpha Basis direct Komfort 230 V für 10 Heiz- und Kühlzonen

71,53 € ¹

1 Stück

130546

Anschlussleiste Alpha Basis direct Komfort 230 V für 6 Heiz- und Kühlzonen

66,78 € ¹

1 Stück

130549

Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen

36,35 € ¹

1 Stück

130544

Anschlussleiste Alpha Basis direct Standard 24 V / 230 V für 6 Heizzonen

32,20 € ¹

1 Stück

130568

Alpha Regler direct Control LCD 230 V mit Designscheibe

56,00 € ¹

1 Stück

130228

Alpha Regler direct Standard LCD 230 V

21,90 € ¹

1 Stück

TRS-S3

Verteilerschrank zur Selbstmontage Unterputz, für Heizkreisverteiler mit max. 7 Heizkreisen UP-S3

64,90 € ¹

1 Stück

TRS-S2

Verteilerschrank zur Selbstmontage Unterputz, für Heizkreisverteiler mit max. 5 Heizkreisen UP-S2

53,90 € ¹

1 Stück

100793FRLCD

Raumthermostat Alpha 2 BUS LCD

57,38 € ¹

1 Stück

Förderfähig

100801FB

Möhlenhoff Anschlussleiste Alpha 2 Basisstation Funk 230 V, 4 Zonen, Ethernet

169,88 € ¹

1 Stück

100110RD

Spezial-Randdämmstreifen für Dünnschichtsystem (20 m Rolle)

19,95 € ¹

20 Meter (1,00 € ¹ / 1 Meter)

Spektrum
A+ bis E

A+

Spektrum
A+ bis E

2139592

Wolf Wohnraumlüftung CWL-2-400, Ausführung rechts

2.549,00 € ¹

1 Stück

100420UP-UP1

Verteilerschrank für Heizkreisverteiler Unterputz max. 2 Heizkreise UP1

46,48 € ¹

1 Stück

100740PM-24

Pumpenschaltmodul Alpha-Basis 24 V (AC)

42,77 € ¹

1 Stück

100740EM-024

Reglermodul Alpha-Basis 24 V (AC)

22,40 € ¹

1 Stück

100316RT-600

PE-RT Rohr 16 x 2 mm 600 m Rolle

396,00 € ¹

600 Meter (0,66 € ¹ / 1 Meter)

1007V80

Ventilanpassung VA 80 für Stellantrieb Fußbodenheizung

1,09 € ¹

1 Stück

100530WS

Winkelspangen

1,00 € ¹

1 Stück

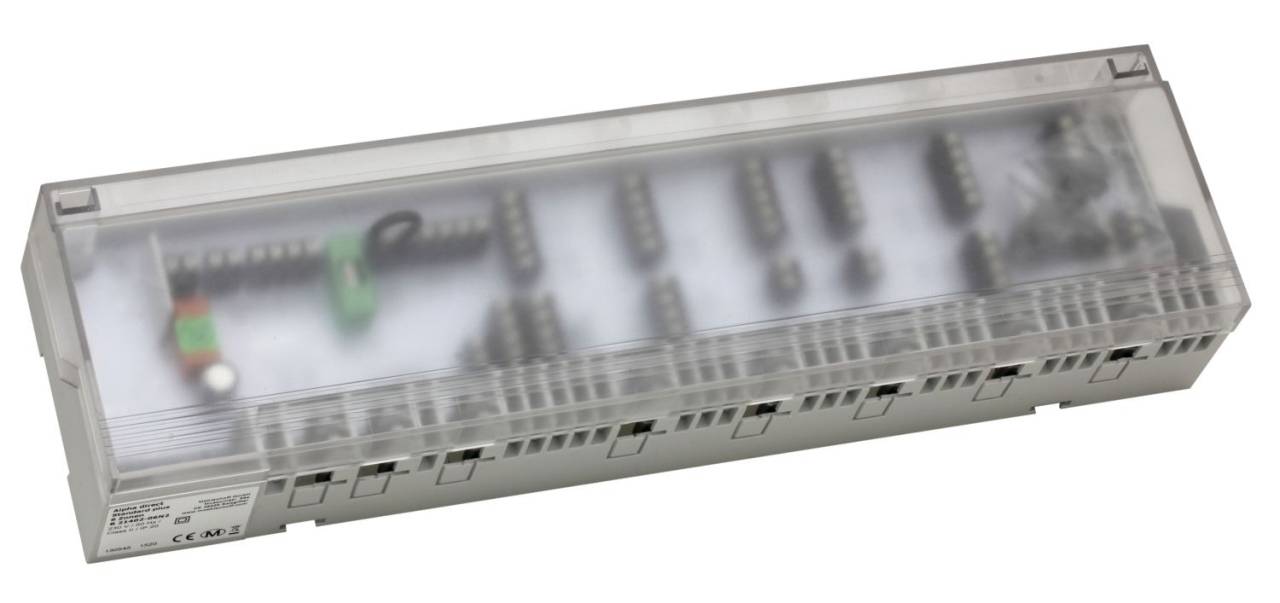

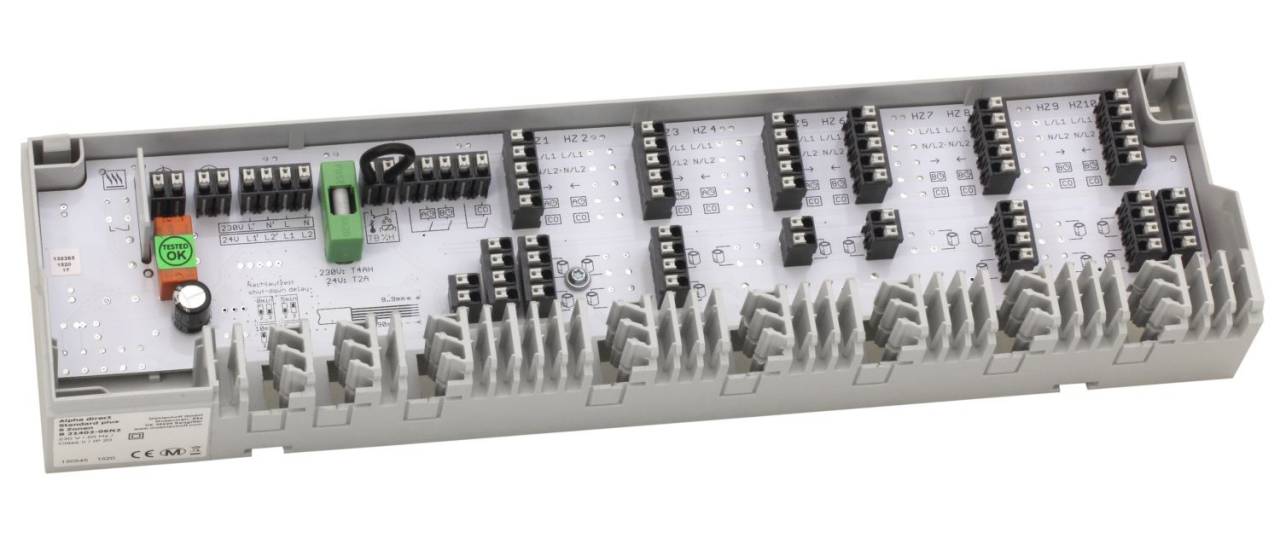

Anschlussleiste Alpha Basis direct Standard Plus 230 V für 6 Heiz- und Kühlzonen

Leistungsmerkmale

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?

Weitere interessante Artikel

Kunden kauften auch

Kunden haben sich ebenfalls angesehen

Newsletter - Was gibt's Neues?
