Viessmann Vitocal 222-S Wärmepumpe-Kompaktgerät Split AWBT-E-AC 221.C13 HZ-Pufferspeicher 42 l Anschluss rechts/links

VITOCAL 222-S Wärmepumpen-Kompaktgeräte, Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung Typ AWBT-E-AC 221.C13 mit Heizwasser-Pufferspeicher Vitocell 100-E SVPA

Die Lieferzeit beträgt 3 - 5 Werktage

A++
Spektrum
A+++ bis D
Produktdatenblatt
A+
Spektrum
A+ bis F
Produktdatenblatt
B
Spektrum
A+ bis F

13.866,00 € ¹ 21.912,66 € ¹ (36,72 % auf UVP des Herstellers gespart)
1 Paket

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Spedition DE

VITOCAL 222-S Wärmepumpen-Kompaktgeräte, Split-Ausführung für Heizung, Kühlung und... mehr

VITOCAL 222-S Wärmepumpen-Kompaktgeräte, Split-Ausführung für Heizung, Kühlung und Trinkwassererwärmung Typ AWBT-E-AC 221.C13 mit Heizwasser-Pufferspeicher Vitocell 100-E SVPA

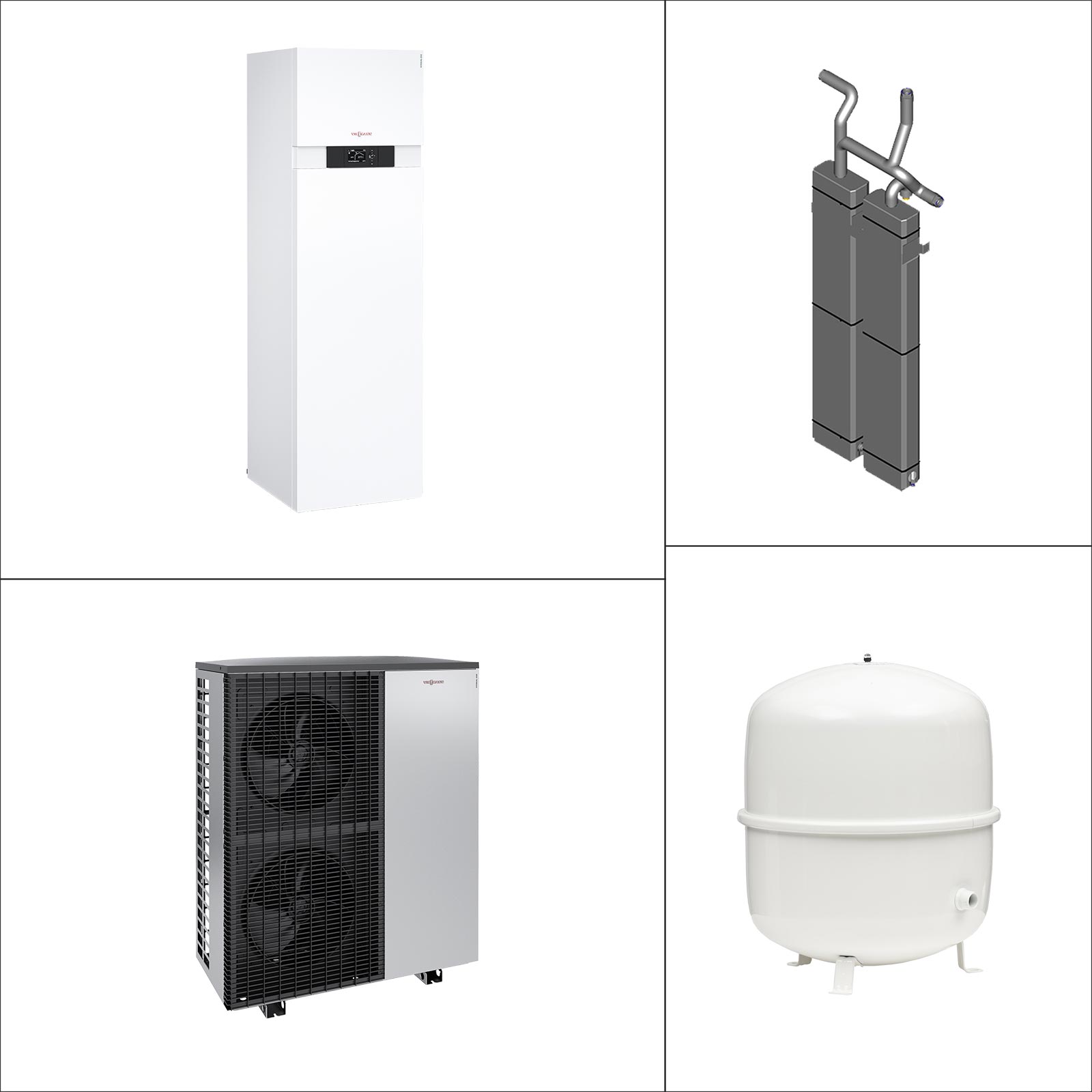

Das Paket besteht aus:

1 x Z015353 Vitocal 222-S, Typ AWBT-E-AC 221.C13
1 x ZK03801 Vitocell 100-E, Typ SVPA 42 l
1 x ZK02959 Anschluss-Set Heizkreis, Aufputz, re/li
1 x 7938083 Membran-Ausdehnungsgefäss H35 white
1 x 9572213 Kappenventil R3/4

VIESSMANN Vitocal 222-A

Wärmepumpen-Kompaktgerät, Monoblock-Ausführung mit Außen- und Monoblock-Inneneinheit für Heizung, Kühlung und Trinkwassererwärmung

  • Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
  • Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
  • Max. Vorlauftemperatur bis 60 °C bei -10 °C Außentemperatur
  • Kompakte Monoblock-IInneneinheit mit mit 220 Liter Speicher-Wassererwärmer, Hocheffizienz-Umwälzpumpe, 3-Wege-Umschaltventil, Heizwasser-Durchlauferhitzer, Sicherheitsgruppe und Regelung
  • Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
  • Optimierte Nutzung des selbsterzeugten Stroms von Photovoltaikanlagen
  • Besonders leise im Betrieb durch Advanced acoustics design (AAD)
  • Internetfähig durch Vitoconnect (Zubehör) für Bedienung und Service über Viessmann Apps

Lieferumfang/Ausstattung

Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit.

Außeneinheit für Bodenmontage oder Wandmontage:

Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung für einen optimalen Betrieb unter allen Betriebsbedingungen. Geräusch- und schwingungsarm durch drehzahlgeregelten Scroll-Verdichter und Advanced Acoustics Design (AAD). Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuertem Axialventilator. Energieeffiziente Abtauung über Kältekreisumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung. Mit geschwungenen Verdampferlamellen zur Erhöhung der Effizienz. Mit Kältemittel R410A. Mit effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem.

Inneneinheit, bodenstehend:

Mit integriertem Speicher-Wassererwärmer mit Ceraprotect-Emaillierung für geringe Wärmeverluste allseitig mit PUR-Hartschaum wärmegedämmt und mit Magnesium-Schutzanode. Mit eingebauter Hocheffizienz-Umwälzpumpe für Heizkreis, integriertem Strömungswächter und Sicherheitsgruppe. Mit strömungsgünstigem Gussblock mit Aufnahme des 3-Wege-Umschaltventils (Heizen/Trinkwassererwärmung) und integriertem Heizwasser-Durchlauferhitzer. Integration eines Heizkreises mit Mischer in der Inneneinheit möglich (Zubehör).

Verbindung zwischen Außen- und Inneneinheit mit hydraulischen Anschluss-Sets (Zubehör) herstellen.

Mit witterungsgeführter, digitaler Wärmepumpenregelung Vitotronic 200, Typ WO1C. Für Anlagen mit 1 Heizkreis ohne Mischer und/oder - in Verbindung mit Erweiterungssätzen (Zubehör) - max. 2 Heizkreisen mit Mischer. Außentemperatursensor sowie Vorlauf- und Rücklauftemperatursensor Sekundärkreis im Lieferumfang. Integrierte Regelung eines geeigneten Vitovent Wohnungslüftungsgeräts. Mit Speichertemperaturregelung für einen Speicher-Wassererwärmer. Zeitprogramme für die Heizkreise, Trinkwassererwärmung und Zirkulationspumpe getrennt einstellbar. Ansteuerung eines Heizwasser-Durchlauferhitzers.

Mit integrierter Eigenverbrauchsoptimierung für Strom der Photovoltaikanlage in Verbindung mit Energiezähler (Zubehör).

Mit Kühlfunktion "active cooling".

Die Vitotronic 200 enthält:

  • Netzschalter, Betriebs- und Störungsanzeige, Optolink Laptop-Schnittstelle und Bedienteil. Einfache Bedienung durch grafisches Display mit Klartextunterstützung, großer Schrift und kontrastreicher schwarz/weiß-Darstellung sowie kontextbezogener Hilfe.
  • Einstellung von Betriebsarten, Party- und Sparbetrieb, Ferienprogramm, Raumtemperatur und Trinkwassertemperatur sowie Abfragen von Temperaturen. Mit bedarfsabhängigem Ausschalten der Heizkreispumpen sowie Sommersparschaltung und variabler Heizgrenze. Mit automatischer Sommer-/Winterzeitumschaltung, Wartungsmeldung und kontrollierter Estrichtrocknung. Mit Diagnosesystem, Betriebstagebuch und Ausgang Sammelstörmeldung.
  • Optimierung des Eigenenergieverbrauchs für Strom der Photovoltaikanlage, in Verbindung mit Energiezähler (Zubehör).
  • Fernbedienbar über KM-BUS mit Vitotrol 200-A (Zubehör) oder über Funk mit Vitotrol 200-RF (Zubehör) - Anbindung über Funk-Basis (Zubehör). Fernbedienung und Überwachung des Geräts mit der ViCare App in Verbindung mit Vitoconnect, Typ OPTO (Zubehör, Anbindung über Optolink) und bauseitigem Internetzugang über WLAN. Einbindung in übergeordnetes Leitsystem mit Vitogate 200, Typ KNX (Zubehör) - Anbindung über LON. Datenaustausch mit bis zu 32 Heizkreisregelungen Vitotronic 200-H über LON ist möglich.
  • Für die Funktionen Schwimmbadbeheizung, externe Betriebsprogramm-Umschaltung mit Wirkung auf einen oder mehrere Heizkreise, externe Anforderung, externes Sperren und Vorgabe der Heizwasser-Solltemperatur über externes 0-10 V-Signal ist die Erweiterung EA1 (Zubehör) erforderlich.

Vitocell 100-E, Typ SVPA

Zur Heizwasserspeicherung in Verbindung mit Wärmepumpenkompaktgeräten, einschließlich Überströmventil. Zur Sicherstellung des Mindestanlagenvolumens. Zum rückseitigen Anbau an das Kompaktgerät, wärmegedämmt, 42 Liter Inhalt, Farbe: Schwarz

Hydraulisches Anschluss-Set Heizkreis

Für Aufputzinstallation nach links oder rechts.

Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1¼, wärmegedämmte Kaltwasser- und Warmwasserleitung G ¾ und wärmegedämmte Zirkulationsleitung G ¾.

Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen

  • Pulverbeschichtet
  • Mit Stellfüßen

Kappenventil R 3/4

Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.

Weiterführende Links zu "Viessmann Vitocal 222-S Wärmepumpe-Kompaktgerät Split AWBT-E-AC 221.C13 HZ-Pufferspeicher 42 l Anschluss rechts/links"
VIESSMANN Vitocal 222-A         Typ AWBT-E-AC 221.C13 Mit max. Heizleistung... mehr
Technische Daten
VIESSMANN Vitocal 222-A

TypAWBT-E-AC 221.C13
Mit max. Heizleistung (A7/W35)13,7kW

Farbe Inneneinheit:Vitopearlwhite
Farbe Außeneinheit:Vitosilber

Bei Betriebspunkt A2/W35
Nenn-Wärmeleistung6,3kW
Elektr. Leistungsaufnahme1,6kW
Leistungszahl (COP)4,0

Bei Betriebspunkt A7/W35
Nenn-Wärmeleistung8,6kW
Elektr. Leistungsaufnahme1,8kW
Leistungszahl (COP)4,9

Bei Betriebspunkt A -7/W35
Nenn-Wärmeleistung10,7kW
Elektr. Leistungsaufnahme3,6kW
Leistungszahl (COP)3,0

Bei Betriebspunkt A35/W18
Kühlleistung8,2kW
Elektr. Leistungsaufnahme2,1kW
Leistungszahl (EER)3,9

Lufteintrittstemperatur Heizbetrieb
Lufttemperatur min.-20°C
Lufttemperatur max.35°C

Lufteintrittstemperatur Kühlbetrieb
Lufttemperatur min.10°C
Lufttemperatur max.45°C

Heizwasser (Sekundärkreis)
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom500mbar
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom50MPa
Max. Vorlauftemperatur60°C
Zul. Betriebsdruck3bar
Zul. Betriebsdruck0,3MPa

Elektrische Werte Außeneinheit
Nennspannung Verdichter3/N/PE 400 V/50 Hz
Anlaufstrom Verdichter5A
Elektrische Werte Inneneinheit
Nennspannung Regelung1/N/PE 230 V/50 Hz
Absicherung internT 6,3A
Elektr. Leistungsaufnahme Sekundärpumpe (PWM)60W
Energieeffizienzindex (EEI) Sekundärpumpe? 0,2
Nennspannung1/N/PE 230 V/50 Hz
Nennspannung3/N/PE 400 V/50 Hz
Heizleistung9kW
Kältemittel R410A
Kältemittelfüllmenge3,6kg
Treibhauspotenzial (GWP)1924
CO2-Äquivalent6,9t

Abmessungen Außeneinheit
Länge546mm
Breite1.109mm
Höhe1.377mm
Gewicht148kg

Abmessungen Inneneinheit
Länge681mm
Breite600mm
Höhe1.874mm
Gewicht170kg

Integrierter Speicher-Wassererwärmer
Speicherinhalt220l
Max. Zapfvolumen bei Trinkwassertemperatur 40 °C, Bevorratungstemperatur 52,5°C und Wasserentnahme von 10 l/min290l
Leistungskennzahl NL nach DIN 47081,6
Zapfbare Wassermenge17,3l/min
Max. zul. Trinkwassertemperatur70°C
Anschlüsse
HeizwasservorlaufG 1 1/4
HeizwasserrücklaufG 1 1/4
Kalt-/Warmwasser/ZirkulationG 3/4
Abmessung Flüssigkeitsleitung10mm
Abmessung Heißgasleitung16mm

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
Kombiheizgerät Wärmepumpe
Spektrum(A+++ -D)

Jahreszeitbedingte Raumheizungs-EnergieeffizienzklasseA+++
Jahreszeitbedingte Raumheizungs-Energieeffizienz176%
Wärmenennleistung9kW
Jährlicher Energieverbrauch4314kWh

Jahreszeitbedingte Raumheizungs-EnergieeffizienzklasseA++
Jahreszeitbedingte Raumheizungs-Energieeffizienz129%
Wärmenennleistung9kW
Jährlicher Energieverbrauch5867kWh

Jahreszeitbedingte Raumheizungs-Energieeffizienz143%
Wärmenennleistung10kW
Jährlicher Energieverbrauch6520kWh

Jahreszeitbedingte Raumheizungs-Energieeffizienz110%
Wärmenennleistung10kW
Jährlicher Energieverbrauch8980kWh

Jahreszeitbedingte Raumheizungs-Energieeffizienz209%
Wärmenennleistung5kW
Jährlicher Energieverbrauch1255kWh

Jahreszeitbedingte Raumheizungs-Energieeffizienz154%
Wärmenennleistung8kW
Jährlicher Energieverbrauch2633kWh

Schallleistungspegel Außen56dB
Schallleistungspegel Innen39dB

EnergieeffizienzklasseA+
Energieeffizienz117%
ZapfprofilL
Bezugsenergie (Qref)11.655kWh
Temperaturregler
Temperaturregler KlasseII
Beitrag Raumheizungs-Energieeffizienz2%

Vitocell 100-E, Typ SVPA

Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label)
Heizwasser-Pufferspeicher
Spektrum(A+-F)
EnergieeffizienzklasseB
Warmhalteverluste37W
Inhalt40l

Hydraulisches Anschluss-Set Heizkreis
Für Aufputzinstallation nach links oder rechts.

Wärmegedämmte Heizwasservorlauf- und Heizwasserrücklaufleitung G 1¼ mit Bogen 90°, wärmegedämmte Kaltwasser- und Warmwasserleitung G ¾ mit Bogen 90° und wärmegedämmte Zirkulationsleitung G ¾ mit Bogen 90°.

Endmanschette
Zur Abdichtung und Durchführung von Kältemittelleitungen durch ein KG-Rohr DN 125.

Vitoset Membran-Druckausdehnungsgefäß für geschlossene Heizungsanlagen
TypH35
Inhalt35l
FarbeWeiß
Max Betriebsdruck3/0,3bar/MPa
AnschlussR 3/4
Durchmesser376mm
Höhe466mm
Gewicht5kg

Kappenventil R 3/4
Für Membran-Druckausdehnungsgefäße Typ N 25 bis N 50, Nenndruck PN 10, max. Betriebstemperatur 120 Grad C.
1x In.einh. Vitocal 222-S AWBT-E-AC 221.C16 1x Ausseneinheit 2xX-S 13kW 400V 1x TU-Set... mehr
Lieferumfang
  • 1x In.einh. Vitocal 222-S AWBT-E-AC 221.C16
  • 1x Ausseneinheit 2xX-S 13kW 400V
  • 1x TU-Set Vitocal 222-S
  • 1x Vitocell 100-E SVPA
  • 1x Anschlussleitung rechts/links
  • 1x Endmanschette
  • 1x Membran-Ausdehnungsgefäß Typ N35, weiß
  • 1x Kappenventil R3/5
