9146838W02

Wolf Paket CHC-Monoblock 07/200-35 inklusive CHA07/400V mit WW-Speicher und Pufferspeicher und BM-2

Das Wärmepumpen-Wolf Paket 07/200-35 inklusive CHA07/400V mit WW-Speicher und Pufferspeicher und BM-2 und Schlammabscheider ist ein hochwertiges und robustes Premiumprodukt, das auf einen besonders sicheren Langzeitbetrieb ausgerichtet ist.

Die Lieferzeit beträgt ca. 8 - 12 Wochen

A++
Spektrum
A++ bis G
Produktdatenblatt
A
Spektrum
A+ bis F
Produktdatenblatt
11.699,00 € ¹
1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Spedition

Das Wärmepumpen-Wolf Paket 07/200-35 inklusive CHA07/400V mit WW-Speicher und Pufferspeicher und... mehr

Wolf Paket CHC-Monoblock 07/200-35 mit CHA07/400V, WW-Speicher 180 L, Puffferspeicher 35 L Bedienmodul BM-2 und Schlammabscheider

In jedem zweiten Neubau wird heute eine Wärmepumpe installiert.
Nutzen Sie mit der neuen Luft/Wasser-Wärmepumpe CHA-Monoblock die Potentiale dieser zukunftssicheren Technologie. Sie erhalten ein robustes Premiumprodukt, das auf einfache Installation
und einen besonders sicheren Langzeitbetrieb für hohen Komfort
ausgerichtet ist. Die WOLF Wärmepumpencenter Lösungen bestechen dank dem modularen und vormontierten Aufbau durch sehr geringe Montage- und Installationszeiten. Praktische Steckverbinder unterstützen beim einfachen und fehlerfreien Einbau.

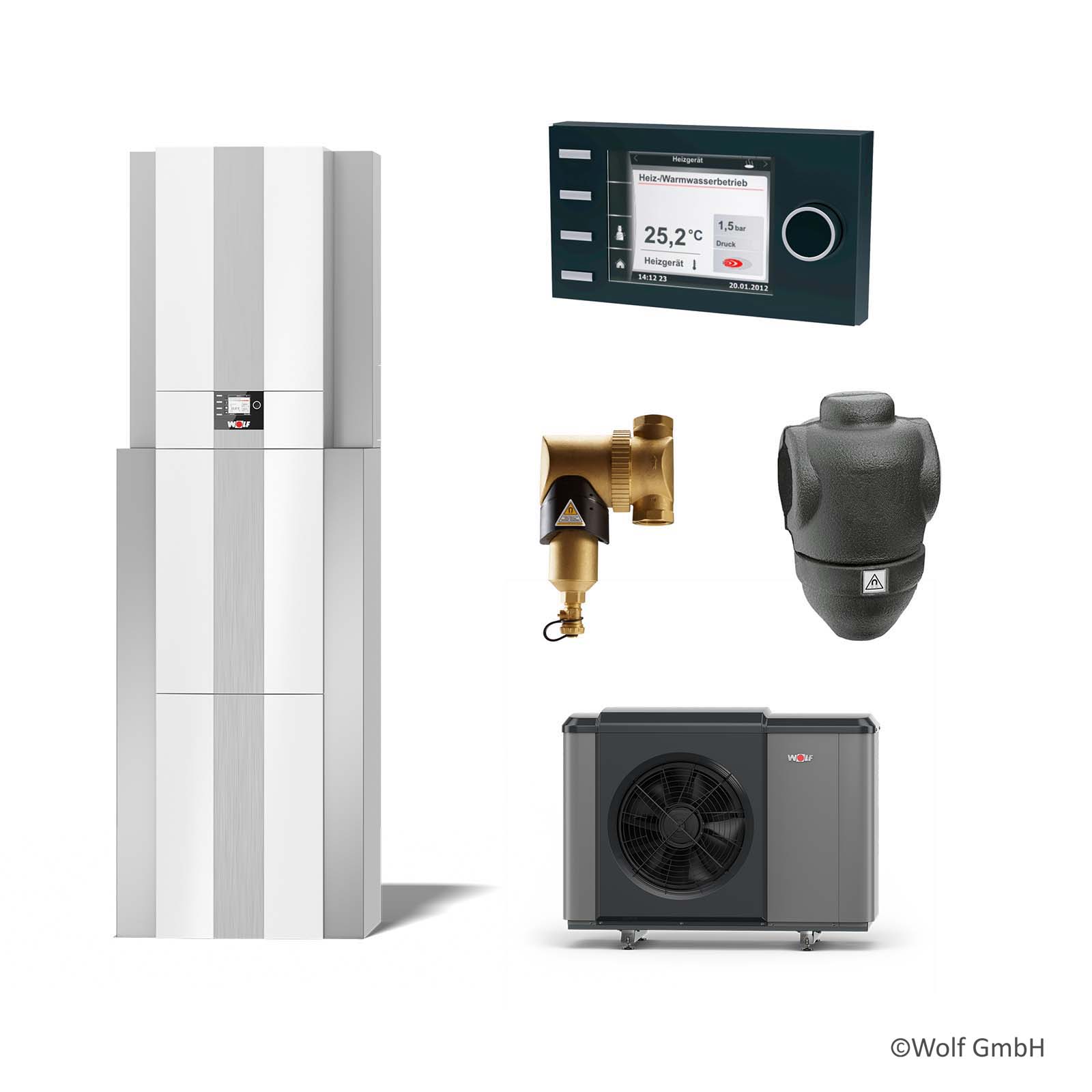

Sorglos-Komplettlösung für‘s Einfamilienhaus:

  • Luft/Wasser-Wärmepumpe CHA-Monoblock
  • Bedienmodul BM-2
  • Warmwasserspeicher (180L)
  • Ausdehnungsgefäß (24L)
  • Anschlussset

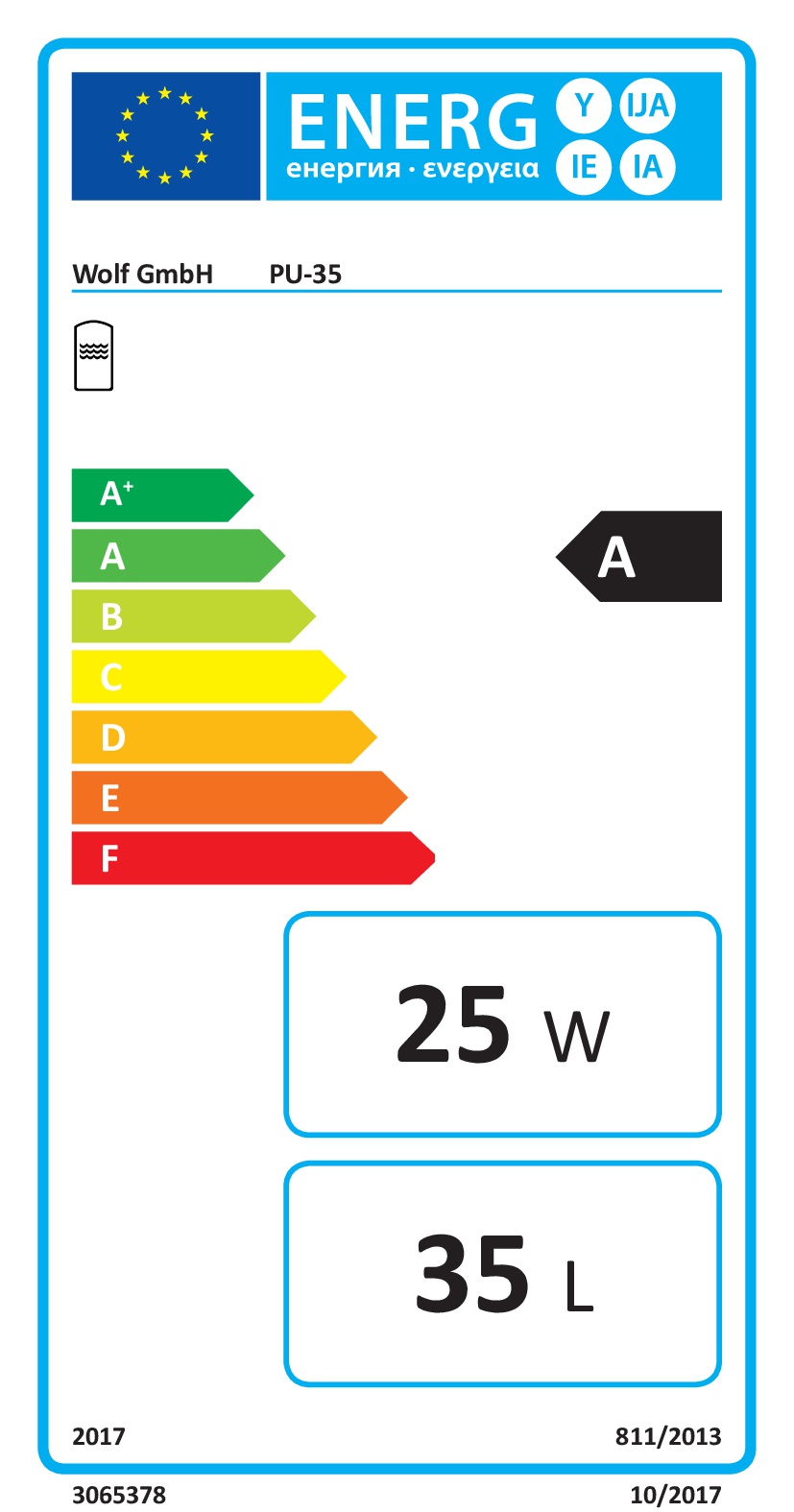

  • integrierter Reihenpufferspeicher (35L)
  • inkl. Überströmventil
  • Schlammabscheider

CHC-Monoblock/200-35:

  • Variante mit Reihenpu?erspeicher
  • Empfehlung: Zur sicheren Bereitstellung von
    Abtauenergie bei Systemen mit einem Heizkrei

CHA-MONOBLOCK

INNENEINHEIT

  • Strömungs-/effizienzoptimiertes Elektroheizelement 9kW
    - einstellbar z.B. zur Spitzenlastabdeckung
    - einstellbar z.B. zur Estrichaufheizung oder Notbetrieb
  • Spreizungsregelung über die Drehzahl der Heizkreispumpe
  • Kontakte für EVU-Steuersignal
  • Externe Anhebung der Systemtemperatur durch z.B. Smart Grid oder PV-Anlage
  • Manometer, Sicherheitsventil mit Ablaufschlauch, Drucksensor für Heizkreis,
  • Hocheffizienz-Heizkreispumpe und 3-Wege-Umschaltventil
  • Integrierter Wärmemengenzähler und Durchflusssensor
  • S0-Schnittstelle zur Anzeige des Energieverbrauchs
  • 3 parametrierbare Eingänge, 3 parametrierbare Ausgänge
  • Regelelektronik und elektrischer Anschluss in integriertem Gehäuse
  • Schnelle, sichere und einfache Verdrahtung
  • HP-Keymark, EHPA-Gütesiegel und SG-Ready-Label
  • Externe Steuerung über potentialfreien Kontakt oder 0 - 10V möglich
  • Steckplatz für LAN- / WLAN-Schnittstellenmodul Wolf Link Home
  • Verkleidung schall- und wärmegedämmt, dicht gegen Kondensatwasserbildung
  • Heizkreisanschlüsse Ø 28mm
  • Schmutzfänger 1½“ zur Montage in den Rücklauf zur Außeneinheit

AUSSENEINHEIT

  • Natürliches Kältemittel R290 (Propan)
  • Elektronische Leistungsregelung mit Inverter Technik (Heizen/Kühlen serienmäßig)
  • Verdampfer mit Blue-Fin-Schutzbeschichtung
  • 4-Wege-Umschaltventil und zwei elektronische Expansionsventile
  • Vorlauftemperaturen bis 70°C ohne Heizstab möglich
  • Hydraulik mit integriertem Rückstromverhinderer
  • Reduzierter Nachtbetrieb zur Lautstärkebegrenzung
  • Anschlussmöglichkeiten nach hinten oder unten
  • Integrierte Kondensatwannenheizung
  • Luftabscheider integriert

Warmwasserspeicher 180L:

  • Ideal für einen 4-Personen Haushalt
  • Geringe Wärmeverluste durch hochwirksame
  • PU-Hartschaumwärmedämmung
  • Hocheffizienter Glattrohrwärmetauscher mit 2,3m²
  • Schutzanode von vorne zugänglich, Behälter innen
  • spezialemailliert
  • Reihenpufferspeicher im Kühlbetrieb bis 18°C
  • Minimaltemperatur geeignet

 Bedienmodul BM-2

  • in schwarz und weiß erhältlich
  • witterungsgeführte Vorlauftemperaturregelung
  • Zeitprogramme für Heizen, Warmwasser und Zirkulation
  • 3,5“ Farbdisplay
  • einfache Menüführung durch Klartextanzeige
  • Bedienung durch Drehgeber mit Tastfunktion
  • 4 Funktionstasten für häufig benutzte Funktionen
  • microSD Kartenslot für Softwareupdate
  • Montage wahlweise in Regelung des Wärmeerzeugers
    oder in Wandsockel als Fernbedienung
  • bei Mehrkreisanlagen nur ein Bedienmodul notwendig
  • erweiterbar mit Mischermodul MM-2 (max. bis zu 7 Mischerkreise)
  • BM-2 als Fernbedienung für Lüftungsgerät
  • CWL Excellent einsetzbar (Eine Bedieneinheit für Heizung und Lüftung)

Schlammabscheider:

  • Sehr kleine Partikel ab 0,005 mm werden abgeschieden und entfernt
  • Es werden keine Absperrventile oder Bypässe benötigt
  • Die Wartung dauert nur wenige Sekunden und ist im Vergleich zu einem Filter sauberer
  • Die Verunreinigung kann abgelassen werden, während die Anlage läuft
  • Konstant niedriger Druckverlust
  • Kein unnötiger Stillstand der Anlage

Vorteile für die Montage:

  • Modularer Aufbau zur einfachen und zeitsparenden Einbringung
  • Steckverbindungen für besonders leichte und schnelle Installation
  • Ansprechendes und platzsparendes Design
  • 2 Leistungsgrößen mit Heizleistung 7 - 10kW
  • Für niedrige Kellerdecken geeignet (kein Kippen notwendig)
  • platzsparender und leicht zugänglicher Aufbau
  • wärmegedämmte Anschlusssets integriert
Weiterführende Links zu "Wolf Paket CHC-Monoblock 07/200-35 inklusive CHA07/400V mit WW-Speicher und Pufferspeicher und BM-2"
TECHNISCHE DATEN CHA-MONOBLOCK  07/400V  Energieeffizienzklasse... mehr
Technische Daten
TECHNISCHE DATEN CHA-MONOBLOCK  07/400V
Energieeffizienzklasse Raumheizung Niedertemperatur A+++ ? G  A+++
Energieeffizienzklasse Raumheizung Mitteltemperatur A+++ ? G  A++
Breite x Höhe x Tiefe Außeneinheit mm   1.286 x 979 x 562
Inneneinheit mm  440 x 790 x 340
Gewicht Außeneinheit kg  152
Inneneinheit kg 27

Kältekreis
Kältemitteltyp / GWP - / -  R290 / 3
Füllmenge / CO2 eq kg / t  3,1 / 0,009
Kältemaschinenöl PZ46M
Füllmenge Kältemaschinenöl ml  900
Kompressor - Typ / Anzahl Scroll / 1

Heizleistung / COP
A2/W35 Nennleistung nach EN14511 kW / - 5,15 / 4,54
A7/W35 Nennleistung nach EN14511 kW / - 4,50 / 5,47
A10/W35 Nennleistung nach EN14511 kW / - 2,97 / 5,88
A-7/W35 Nennleistung nach EN 14511 kW / - 5,88 / 2,73

Leistungsbereich bei
A2/W35 kW 1,9 - 7,0
A7/W35 kW 2,2 - 7,0
A-7/W35 kW 1,6 - 6,8

Kühlleistung / EER
A35/W18 Nennleistung nach EN14511 kW / -   5,01 / 5,83
A35/W7 Nennleistung nach EN14511 kW / -  3,43 / 3,86
Leistungsbereich bei A35/W18 kW / - 2,3 - 7,0
Leistungsbereich bei A35/W7 kW / - 1,9 - 6,5

Schall Außeneinheit
A7/W55 (in Anlehnung an EN 12102/EN ISO 9614-2)
Schallleistungspegel bei Nenn-Wärmeleistung (ErP) dB(A)x 52
Schallleistungspegel Tag max. dB(A) 58
Schallleistungspegel im reduzierten Nachtbetrieb dB(A) 49
Schalldruckpegel im reduzierten Nachtbetrieb
(in 3 m Entfernung, frei aufgestellt) dB(A) 32

Einsatzgrenzen
Temperatur Betriebsgrenzen Heizbetrieb °C  +20 bis +70
Kühlbetrieb °C  +7 bis +30
maximale Heizwassertemperatur mit Elektroheizelement °C 75
Temperatur Betriebsgrenzen Luft Heizbetrieb °C  -22 bis +40
Kühlbetrieb °C  +10 bis +45

Heizwasser
Mindestvolumenstrom für Abtauung l/min 27
Restförderhöhe bei Mindestvolumenstrom für Abtauung mbar 440
maximaler Betriebsdruck bar 3

Wärmequelle
Luftvolumenstrom im Nennbetriebspunkt m³ / h 3300

Anschlüsse
Inneneinheit: Vorlauf von Außeneinheit, Heizung Vorlauf,
WW-Vorlauf 28x1
Außeneinheit: Vorlauf, Rücklauf G  5/4“ IG
Kondensatwasseranschluss DN 50
Elektrik Außeneinheit (ODU)
Steuerung (ODU)
Elektrischer Anschluss  1~NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme A 2,8 2,8
Inverter (ODU)
Elektrischer Anschluss siehe Elektrik Inneneinheit (IDU)
Max. Leistungsaufnahme Standby W 13 13 13
Max. Leistungsaufnahme Verdichter 1)*
innerhalb der Einsatzgrenzen kW 4,8
Max. Verdichterstrom innerhalb der Einsatzgrenzen1) A  8
Max. Anzahl Verdichterstarts pro Stunde 1/h 6
Schutzart IP 24
Elektrik Inneneinheit (IDU)
Steuerung (IDU)
Elektrischer Anschluss 1~NPE, 230VAC, 50Hz, 16A(B)
Max. Stromaufnahme A 6,5
Inverter (ODU) + E-Heizung
(IDU)
Elektrischer Anschluss  3~NPE, 400VAC, 50Hz, 20A(B)
Max. Leistungsaufnahme E-Heizung kW 9 9
Max. Leistungsaufnahme Heizkreispumpe W  3 - 75
Max. Leistungsaufnahme Standby W 2 2
Max. Stromaufnahme E-Heizung (9 kW) A  13 (400VAC)
Max. Stromaufnahme A 18
Schutzart IP 20
1)*  reduziert bei Parallelbetrieb von Verdichter und E-Heizung



Warmwasserspeicher   CEW-2-200
Allgemeine Daten
Speicherinhalt Ltr. 180
Bereitschaftswärmeaufwand kWh/24h 1.21
Speicherdauerleistung tv 80/60°C - tww 10/45°C kW - Ltr./h 20/490
Leistungskennzahl (Heizung) NL60 3
Leistungskennzahl (Heizung) NL50 1.6
Aufheizzeit 10kW - 10-50°C min 60
Zapfmenge Warmwasser mit 40°C (TSP=55°C, 15 Ltr./min) Ltr. 191
Primär-Heizwasser bar/°C ´3/96
Sekundär-Warmwasser bar/°C `10/96
Flanschinnendurchmesser mm DN 111
Kaltwasseranschluss   R1“
Rücklauf Heizung   R1“
Zirkulation   R1“
Vorlauf Heizung   R1“
Warmwasseranschluss   R1“
Schutzanode   G1¼“ IG
Elektrozusatzheizung   G1½“ IG
Tauchhülse Speicherfühler (montiert)   G1½“ IG
Wärmetauscherfläche Heizung 2,3
Wärmetauscherinhalt Heizung Ltr. 17
Abmessungen
Kaltwasseranschluss A mm 90
Rücklauf Heizung B mm 222
Speicherfühler Heizung C mm 472
Zirkulation D mm 697
Vorlauf Heizung E mm 797
Warmwasseranschluss F mm 1194
Gesamthöhe I mm 1290
Durchmesser mit Dämmung J mm 601
Gehäusebreite / -tiefe mm 650 x 690
Wartungsflansch L mm 322
Kippmaß mm 1410
Gewichte
Gewicht kg 145
1x Wolf WP-Center CHC-Monoblock 07/200-35 inkl. CHA07/400V+Speicher+Puffer+BM-21x Wolf... mehr
Lieferumfang

1x Wolf WP-Center CHC-Monoblock 07/200-35 inkl. CHA07/400V+Speicher+Puffer+BM-21x Wolf Wärmedämmung für Schlammabscheider 1 1/4" drehbar1x Wolf Schlammabscheider 1 1/4" drehbar inkl. Magnetitabscheider
