Produkt-Vorteile im Überblick
- Geringe Betriebskosten durch hohe Effizienz
- Cooling Function - Heizen und Kühlen in Einem
- Integriertes Energy Management System - Sorgt für Transparenz bei Energieverbrauch und Kosten
- OptiPerform - Zuverlässiger Betrieb bei hoher Effizienz
- Climate Protect+++ - Natürliches Kältemittel R290 (Propan) mit einem besonders niedrigen GWP100 (Global Warming Potential) von 0,02
Die Lieferzeit beträgt 3 - 5 Werktage
Viessmann Vitocal 150-A Luft/Wasser-Wärmepumpe 6,5 kW AWO-M-E-AC-AF 151.A08 230V Monoblock
Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung.
Typ AWO-M-E-AC-AF 151.A08
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Eine maximale Vorlauftemperatur bis 70 °C bei einer Außentemperatur von -10 °C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
- Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
- Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
- Komfortabel durch reversible Ausführung für Heizen und Kühlen
- Besonders leise im Betrieb durch Advanced acoustics design (AAD)
- Internetfähig durch integriertes WLAN oder LAN (Zubehör) oder Service-Link
- Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
- Geführte Inbetriebnahme über ViGuide
- Einzelraumregelung mit Komponenten aus ViCare Smart Climate (Zubehör)
- Witterungsgeführte Regelung mit optionaler Raumaufschaltung mit Vitotrol Fernbedienung (Zubehör)
Lieferumfang/Ausstattung

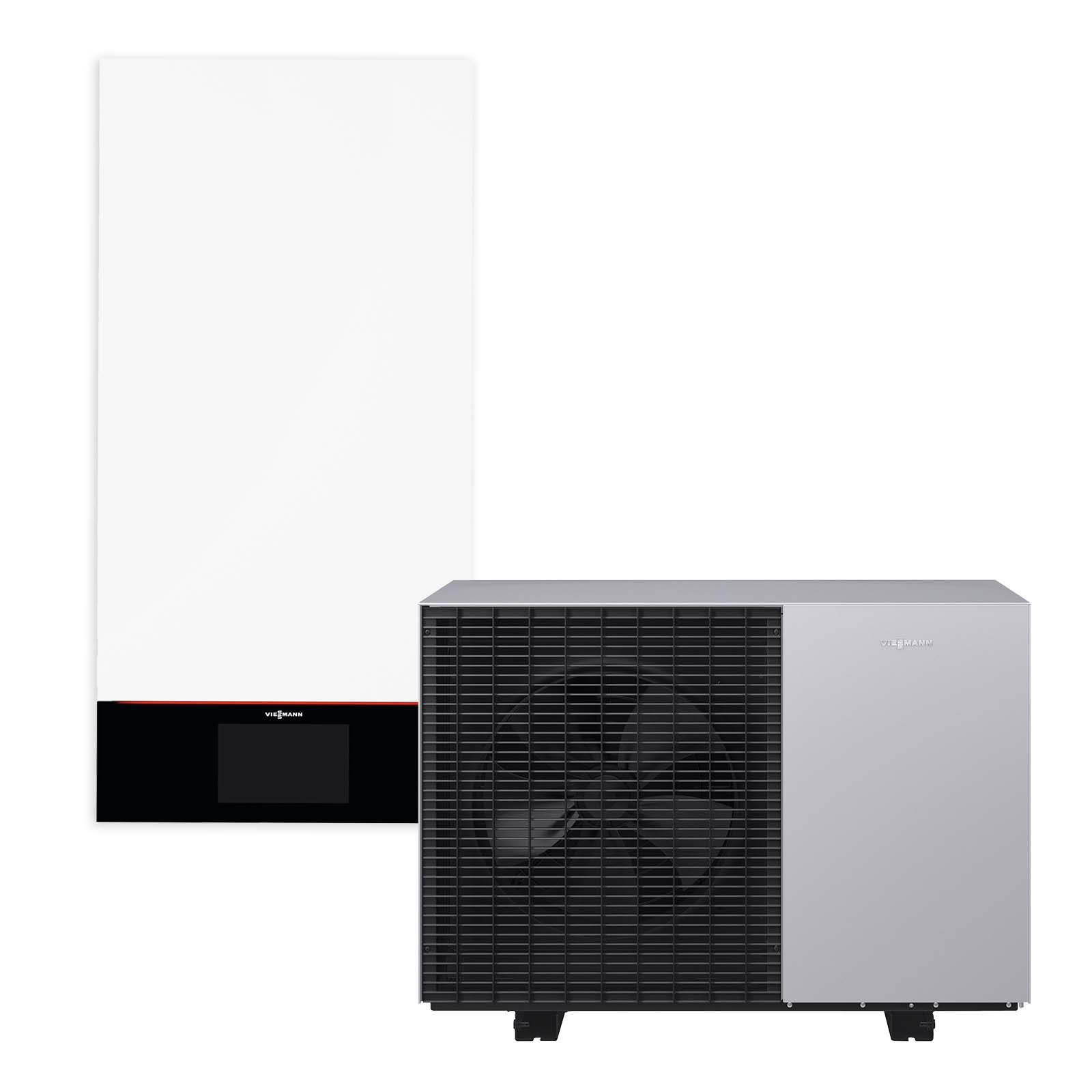

Modulierende Wärmepumpe bestehend aus Außen- und Inneneinheit für Heizung, Kühlung und Warmwasser.

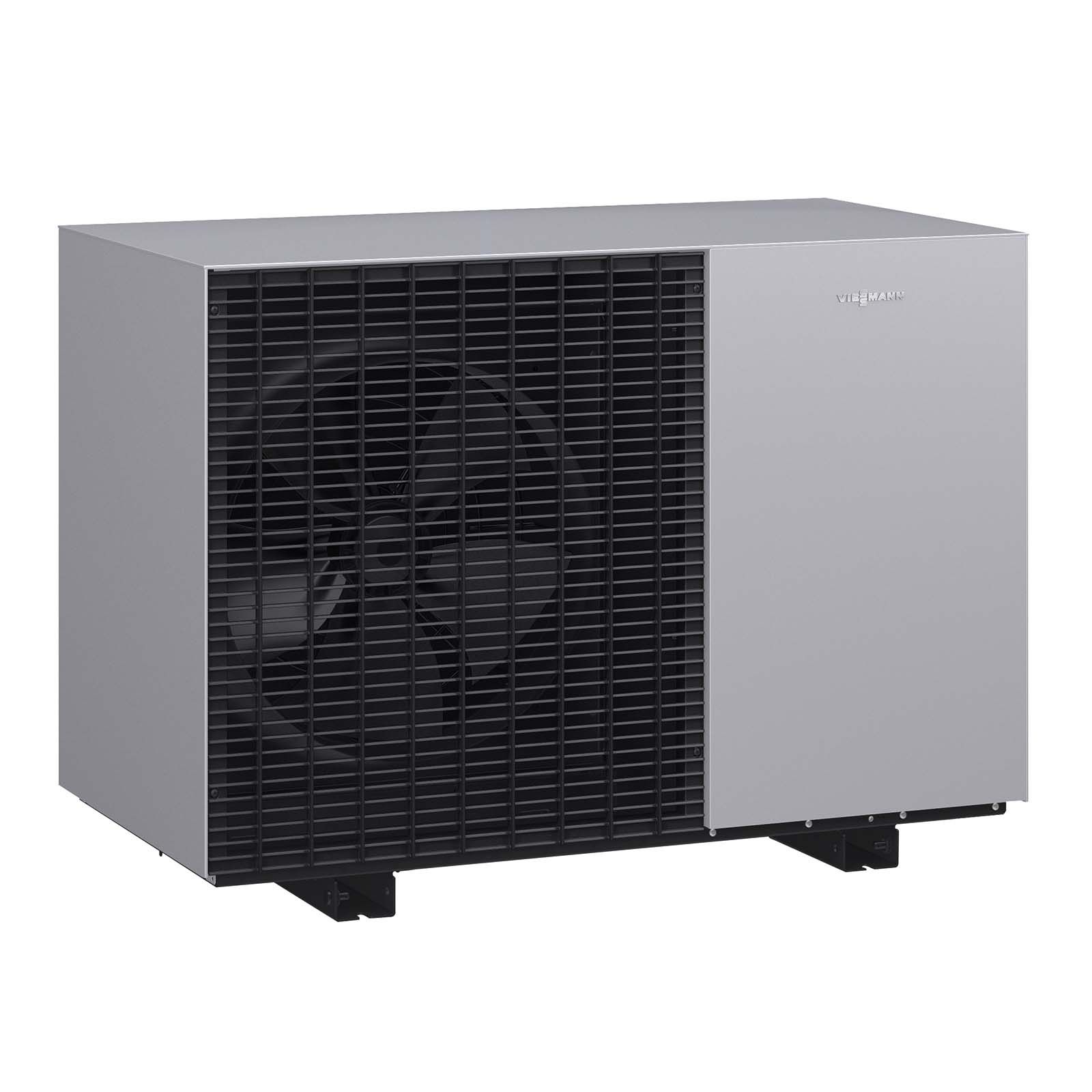

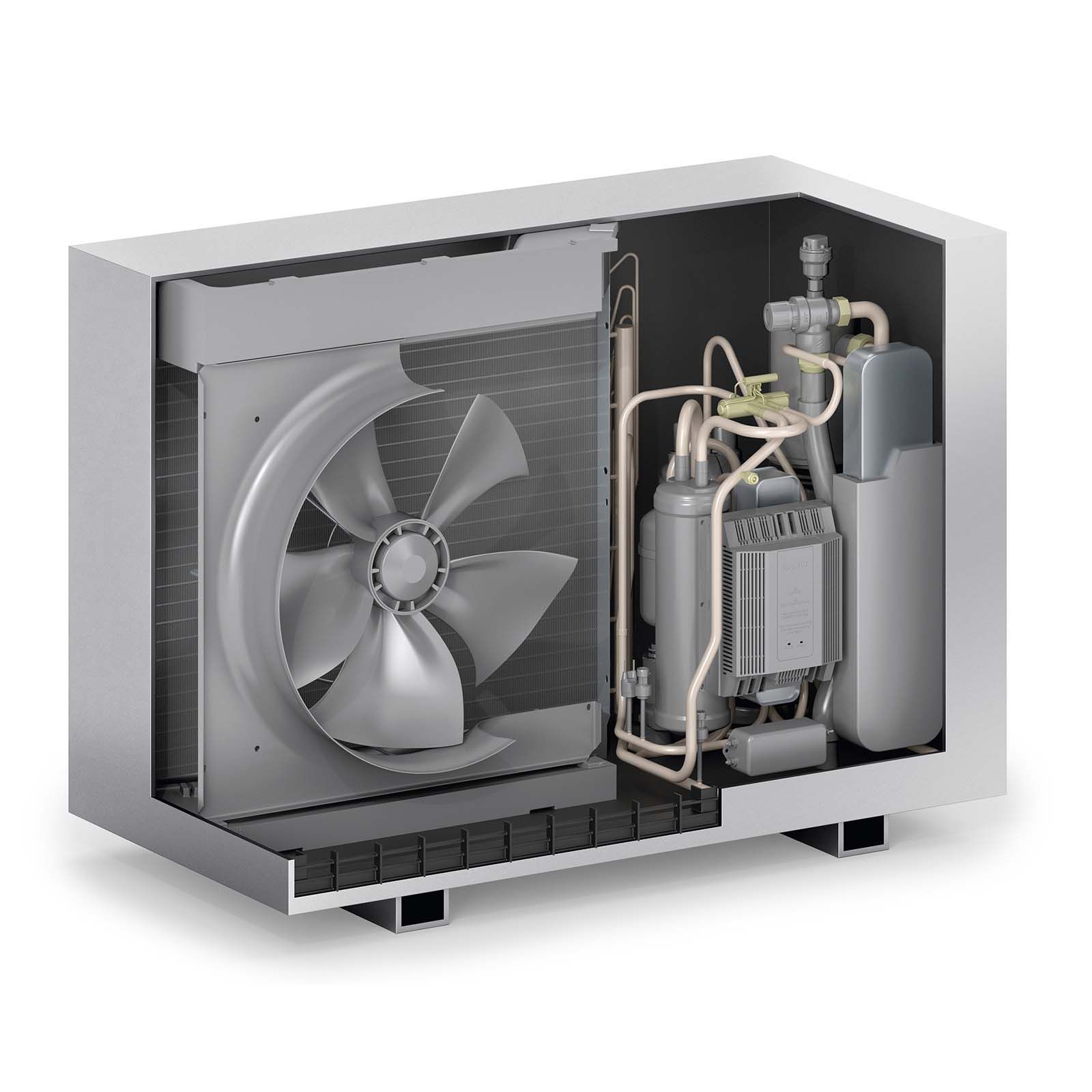

Außeneinheit:
- Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
- Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr. Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen
- Mit integrierter elektrischer Begleitheizung in der Kondenswasserwanne
Tragehilfen für die Außeneinheit im Lieferumfang.
Hinweis!
Das Kältemittel R290 ist ein leicht entflammbares Kältemittel (Sicherheitsgruppe A3 gemäß ANSI/ASHRAE Standard 34).
Arbeiten am in der Außeneinheit verbauten Kältekreis dürfen aus Sicherheitsgründen nur durch qualifiziertes Fachpersonal erfolgen.

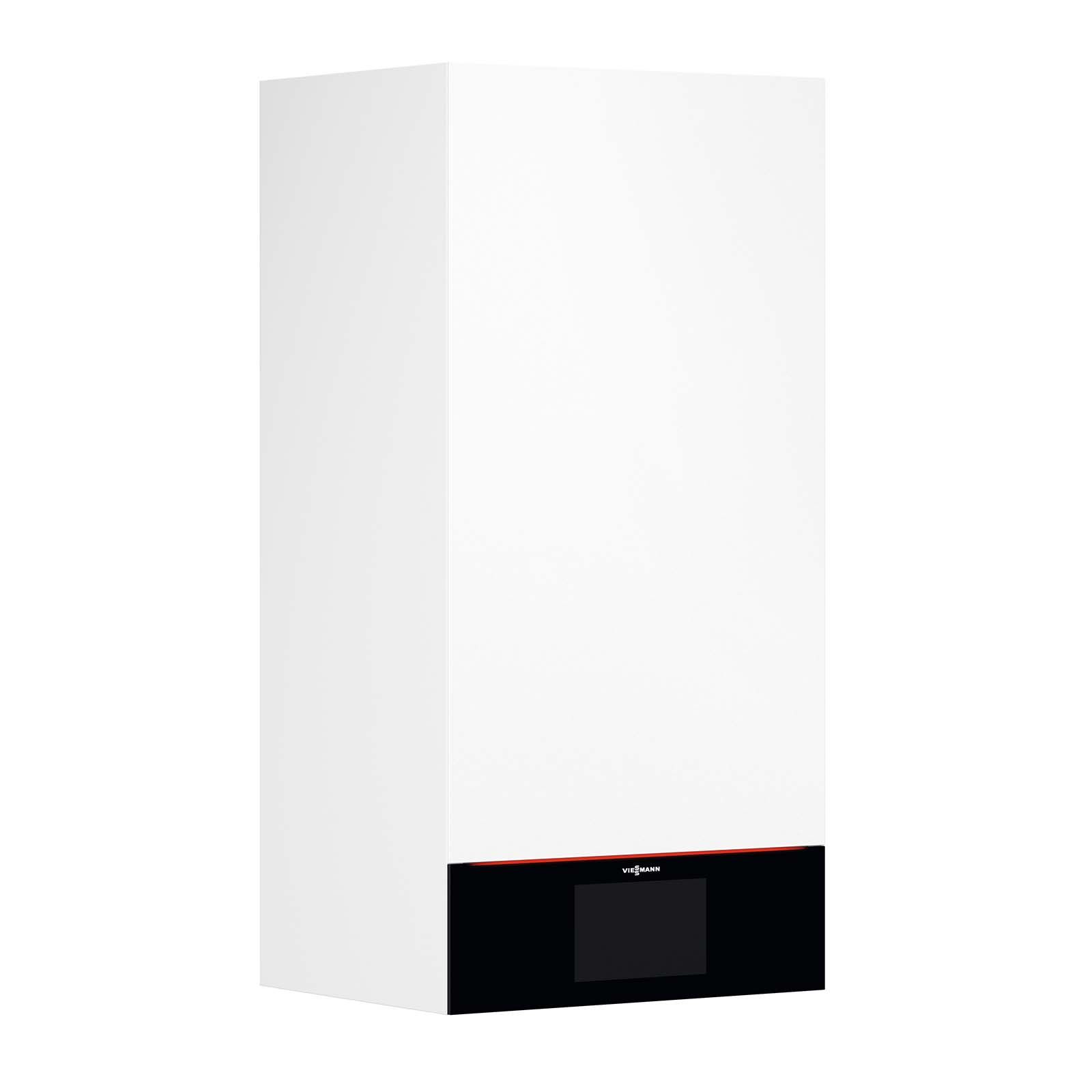

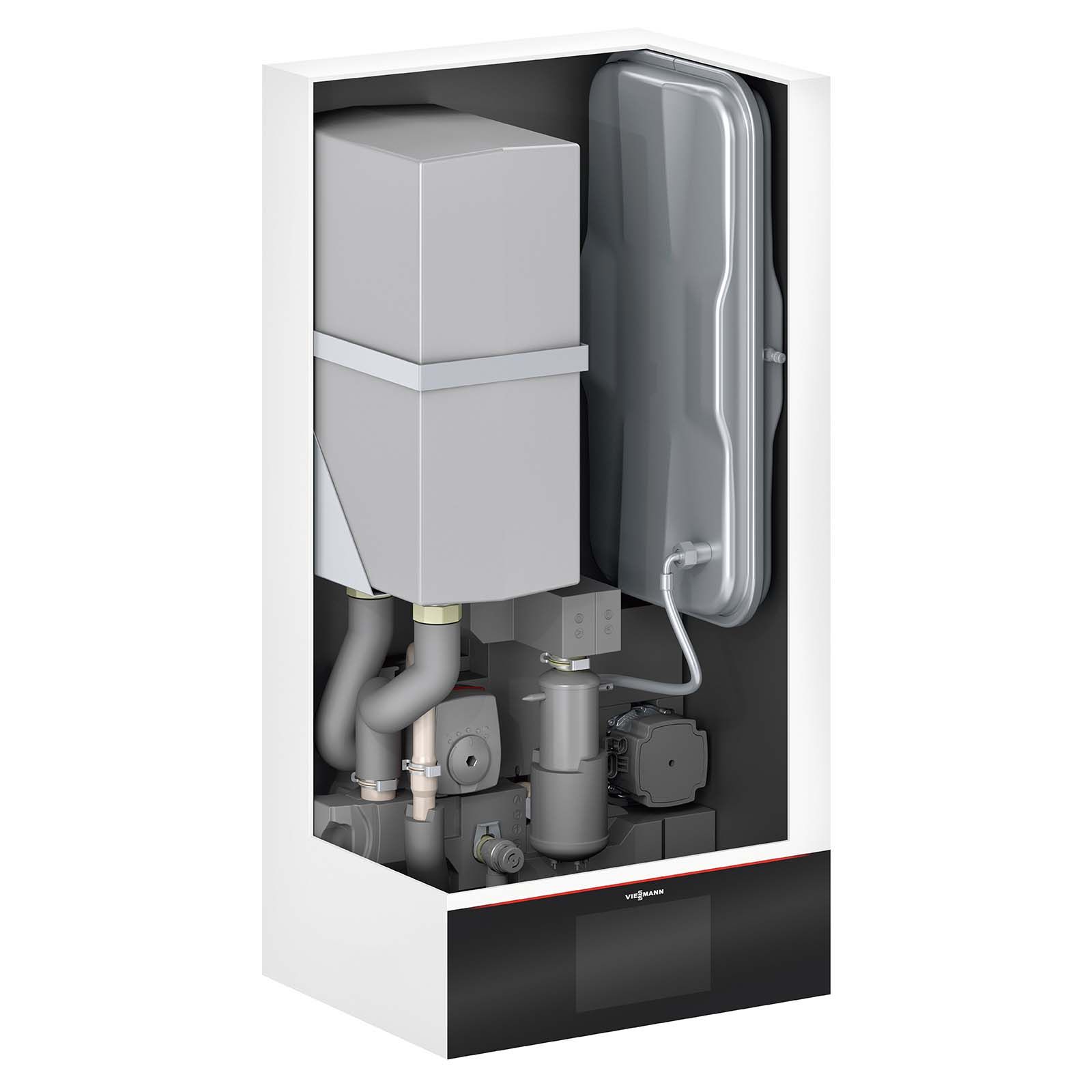

Inneneinheit:
- Mit Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpen Kreis
- Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 l, Bypassfunktion, Heizwasser Durchlauferhitzer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromerfassung, Außentemperatursensor (leitungsgebunden) und steckbarer Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand

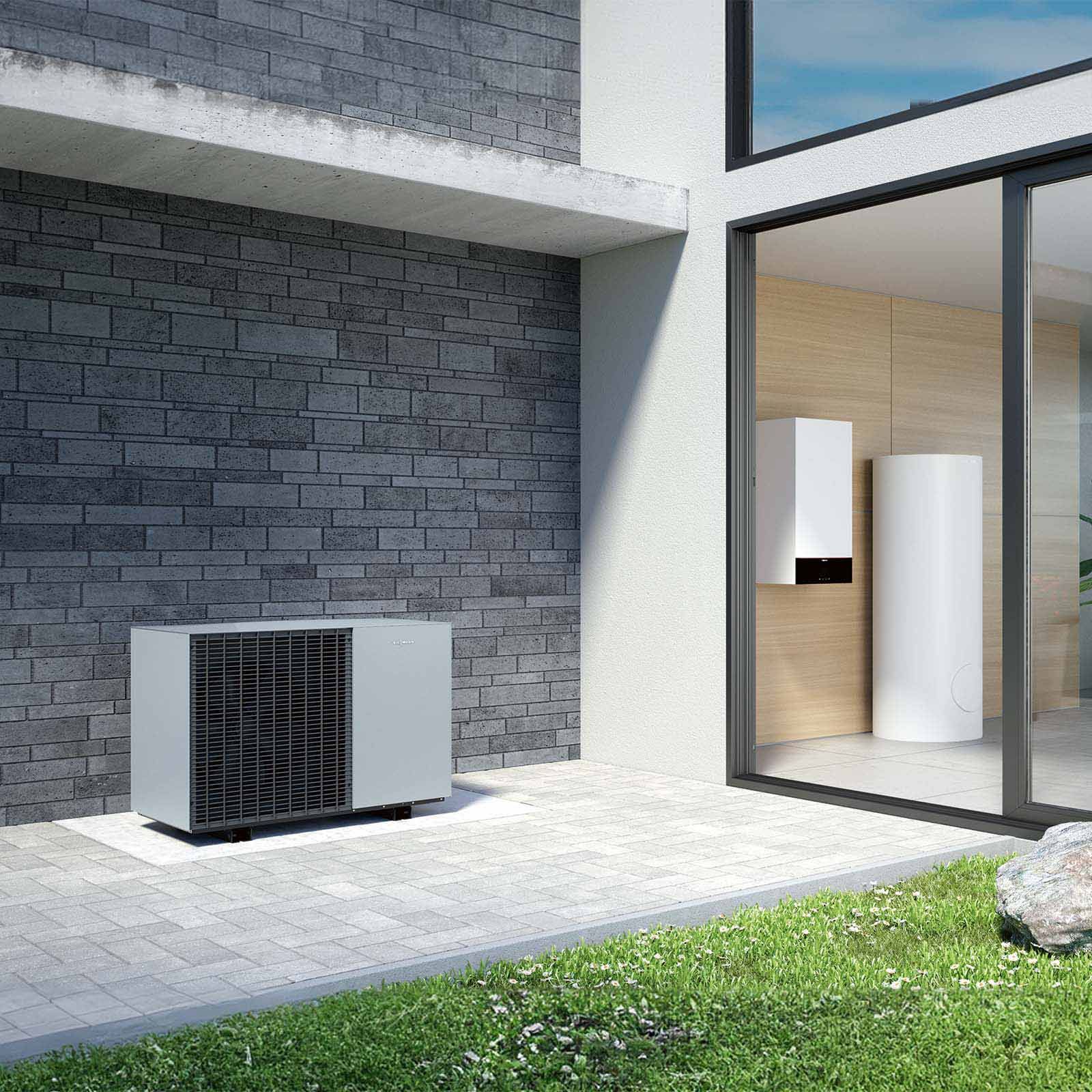

Montage der Außeneinheit auf Boden- oder Wandkonsole (Zubehör), Inneneinheit wandhängend. Verbindung zwischen Außen- und Inneneinheit mit geeigneten wassergefüllten Verbindungsleitungen (bauseits) und Anschluss-Sets (Zubehör) herstellen.
Für Heizungsanlagen mit bis zu 4 Heiz-Kühlkreisen
Mit witterungsgeführter, digitaler Wärmepumpen- und Heiz-/Kühlkreis Regelung
- Bedienung über 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, kontextbezogener Hilfe, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Zeiträume für den Heizkreis oder Heiz-/Kühlkreis, Trinkwassererwärmung und Zirkulation des Trinkwassers getrennt einstellbar
- Zyklischer Taktbetrieb für Trinkwasserzirkulation einstellbar
- Mit Speichertemperaturregelung
- Erhöhte Trinkwasserhygiene durch Aufheizen auf einen erhöhten Trinkwassertemperatur-Sollwert möglich.
- Mit automatischer Sommer-/Winterzeitumstellung und kontrollierter Estrichtrocknung
- Einstellungen für Betriebsarten, Party-Mode, Ferienprogramm, Ferien-zu-Hause-Programm, bedarfsabhängige Heizkreispumpen sowie Sommersparbetrieb und variable Heizgrenze
- Mit Ansteuerung eines zusätzlichen Wärmeerzeugers, z. B. Öl-/Gas-Heizkessel (Zubehör)
- Hybrid Pro Control in Verbindung mit einem zusätzlichen Wärmeerzeuger (Zubehör)
- Möglichkeit zur Einstellung der Raumtemperatur (3 Raumtemperatur-Niveaus) und der Trinkwassertemperatur und zur Abfrage von Temperaturen
- Mit Smart Grid Regelfunktion EVU-Sperre, geräuschreduzierter Betrieb und Notbetrieb.
- Integrierter Wasserdrucksensor zur Messung des Anlagendrucks
- Kommunikationsfähig über CAN-BUS, PlusBus, WLAN, LAN (Zubehör) und Low-Power-Funk
- Mit im Gerät integriertem Kommunikationsmodul. Fernbedienung und Monitoring des Geräts über Smartphone mit der ViCare App in Verbindung mit integrierter Internetschnittstelle und bauseitigem Internetzugang über WLAN oder LAN (Zubehör) möglich
- Gerät enthält Anlagenschalter, Maximaltemperaturbegrenzer, Temperaturwächter und Temperaturbegrenzer, Betriebs- und Störungsanzeige.
Farbe | ||
Außeneinheit | Vitosilber | |
Inneneinheit | Vitopearlwhite | |
Bei Betriebspunkt A2/W35 | ||
Nenn-Wärmeleistung | 4 | kW |
Elektr. Leistungsaufnahme | 1,08 | kW |
Leistungszahl (COP) | 3,7 | |
Bei Betriebspunkt A7/W35 | ||
Nenn-Wärmeleistung | 5,6 | kW |
Elektr. Leistungsaufnahme | 1,19 | kW |
Leistungszahl (COP) | 4,7 | |
Bei Betriebspunkt A-7/W35 | ||
Nenn-Wärmeleistung | 6,5 | kW |
Elektr. Leistungsaufnahme | 2,41 | kW |
Leistungszahl (COP) | 2,7 | |
Bei Betriebspunkt A35/W18 | ||
Kühlleistung | 6 | kW |
Elektr. Leistungsaufnahme | 1,54 | kW |
Leistungszahl (EER) | 3,9 | |
Lufteintrittstemperatur Heizbetrieb | ||
Lufttemperatur min. | -20 | °C |
Lufttemperatur max. | 40 | °C |
Lufteintrittstemperatur Kühlbetrieb | ||
Lufttemperatur min. | 10 | °C |
Lufttemperatur max. | 45 | °C |
Heizwasser (Sekundärkreis) | ||
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | 600 | mbar |
Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | 60 | MPa |
Max. Vorlauftemperatur | 70 | °C |
Zul. Betriebsdruck | 3 | bar |
Zul. Betriebsdruck | 0,3 | MPa |
Elektrische Werte Außeneinheit | ||
Nennspannung Verdichter | 1/N/PE 230 V/50 Hz | |
Anlaufstrom Verdichter | < 10 | A |
Elektrische Werte Inneneinheit | ||
Nennspannung Regelung | 1/N/PE 230 V/50 Hz | |
Absicherung intern | T 6,3 | A |
Elektr. Leistungsaufnahme Sekundärpumpe A1 (PWM) | 60 | W |
Energieeffizienzindex (EEI) Sekundärpumpe A1 | 0,2 | |
Elektr. Leistungsaufnahme Sekundärpumpe A2 (PWM) | - | |
Energieeffizienzindex (EEI) Sekundärpumpe A2 | - | |
Nennspannung | 1/N/PE 230 V/50 Hz | |
Oder Nennspannung | 3/N/PE 400 V/50 Hz | |
Heizleistung | 8 | kW |
Kältemittel R290 | ||
Kältemittelfüllmenge | 1,2 | kg |
Treibhauspotenzial (GWP) | 0,02 | |
CO2-Äquivalent | 0,000024 | t |
Abmessungen Außeneinheit | ||
Länge | 600 | mm |
Breite | 1144 | mm |
Höhe | 841 | mm |
Gewicht | 162 | kg |
Abmessungen Inneneinheit | ||
Länge | 360 | mm |
Breite | 450 | mm |
Höhe | 920 | mm |
Gewicht | 47 | kg |
Anschlüsse | ||
Heizwasservorlauf | CU 28 x 1 | |
Heizwasserrücklauf | CU 28 x 1 | |
Vorlauf Speicher-Wassererwärmer | CU 22 x 1 | |
Rücklauf Speicher-Wassererwärmer | CU 22 x 1 | |
Vorlauf externer Wärmeerzeuger | - | |
Rücklauf externer Wärmeerzeuger | - | |
Integrierter Speicher-Wassererwärmer: | ||
Speicherinhalt | - | |
Max. zul. Trinkwassertemperatur | - |
Technische Daten zur Bestimmung der Energieeffizienzklasse (ErP-Label) | ||
Wärmepumpe Spektrum (A+++-D) | ||
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A+++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 175 | % |
Wärmenennleistung | 6 | kW |
Jährlicher Energieverbrauch | 3012 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienzklasse | A++ | |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 137 | % |
Wärmenennleistung | 6 | kW |
Jährlicher Energieverbrauch | 3648 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 143 | % |
Wärmenennleistung | 8 | kW |
Jährlicher Energieverbrauch | 5174 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 121 | % |
Wärmenennleistung | 7 | kW |
Jährlicher Energieverbrauch | 5903 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 238 | % |
Wärmenennleistung | 4 | kW |
Jährlicher Energieverbrauch | 849 | kWh |
Jahreszeitbedingte Raumheizungs-Energieeffizienz | 166 | % |
Wärmenennleistung | 4 | kW |
Jährlicher Energieverbrauch | 1159 | kWh |
Schallleistungspegel Außen | 51 | dB |
Schallleistungspegel Innen | 40 | dB |
Temperaturregler | ||
Temperaturregler Klasse | II | |
Beitrag Raumheizungs-Energieeffizienz | 2 | % |
?
Energieeffizienz Verbund (Heizung) | 139 | % |
Energieeffizienzklasse Verbund (Heizung) | A++ | Spektrum (A+++-D) |
- 1x 7975120 IDU Vitocal 150-A AWO-E-AC 151.A16
- 1x 7975828 ODU Vitocal 15X-A 230V A08 AF
- 1x 7977219 Beipack Elektrik ODU230V
- 1x 7968539 TU-Set Vitocal 150-A
- 1x 7372884 Bedieneinheit HMI 7" Touch 450mm
- 1x 7973132 Anschluss-Set Typ 1
