Das Zehnder Laibungsmodul passt ausgezeichnet zum dezentralen Lüftungsgerät ComfoSpot 50 von Zehnder und lässt sich schnell und einfach installieren.
Die Lieferzeit beträgt 14 - 21 Werktage
Das Zehnder Laibungsmodul passt ausgezeichnet zum dezentralen Lüftungsgerät ComfoSpot 50 von... mehr

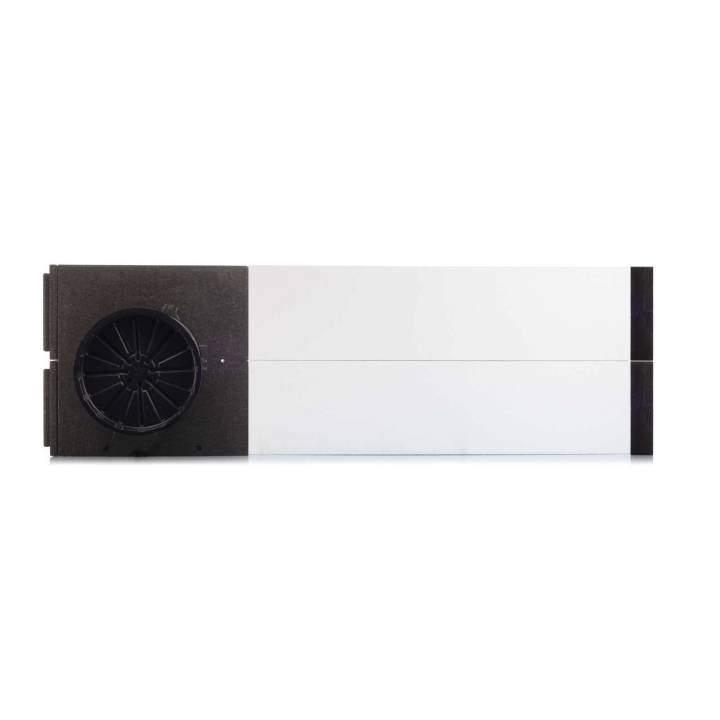

Zehnder Laibungsmodul für ComfoSpot 50
Mithilfe des Laibungsmoduls wird eine Fassadenintegrierte Montage des Außenluft-Fortluftsystem (AU+FO) innerhalb des Wärmeverbundsystem (WDVS) ermöglicht. Das Fassadenelement wird auf der Außenseite der Rohbauaußenwand montiert.
Vier verschiedene Einbauvarianten sind möglich:
1. AU+FO-Kanal links
2. AU+FO-Kanal rechts
3. AU-Kanal links, FO-Kanal rechts
4. AU-Kanal rechts, FO-Kanal links
Hinweise für die Montage und die Anwendung des Laibungs-Moduls zur fassadenintegrierten Außenluft-Fortluftführung der Lüftungsanlage:
- Die Montage des Fassadenelementes erfolgt innerhalb des jeweiligen Wärmedämmverbundsystems. Die Einbauvorschriften der zugehörigen bauaufsichtlichen Zulassung sind zu beachten.
- Die Montage und brandschutztechnische Anforderungen sind vorab abzustimmen.
- Das Laibungs-Modul kann grundsätzlich nur bei einer Mindestdämmschichtdicke von 120 mm verbaut und muss in Richtung Fassadenoberfläche mit einer mindestens 20 mm starken Dämmschicht aus dem bauseits verwendeten Fassadendämmstoff überdeckt werden. Die Überdämmung ist zur Vermeidung von Kältebrücken zwingend erforderlich!
- Die Wandstärke ohne Wärmedämmverbundsystem darf die erforderliche Mindestwandstärke von 335 mm für den Einbau des ComfoSpot 50 nicht unterschreiten. Bei Unterschreitung dieses Maßes kann die fehlende Differenz durch eine Unterdämmung des Laibungs-Moduls ausgeglichen werden.
- Die Einbauposition des Gerätes (Rohrachse Kernlochbohrung) bezogen auf den Abstand zur Decke des Raumes muss mindestens 550 mm betragen.
- Die Einbauposition des Gerätes (Rohrachse Kernlochbohrung) bezogen auf den Abstand zur Fensterlaibung muss zwischen 370 mm und 1270 mm betragen und kann durch Kürzen der Flachkanäle angepasst werden. Eine Verlängerung der Kanäle ist nicht zulässig.
- Das Laibungs-Modul kann nicht im Zusammenhang mit dem Wandeinbaurohr quadratisch für die Aufnahme des Lüftungsgerätes ComfoSpot 50 verbaut werden.
- Die thermischen Einsatzgrenzen von -20 °C und +40 °C für die Betriebsweise des Lüftungsgerätes gelten auch für das Laibungs-Modul bei Luftförderung.
- Eventuell geplante Maßnahmen zur außenliegenden Verschattung und die Zugänglichkeit für spätere Wartungen sind zu beachten.
Weiterführende Links zu "Zehnder Laibungsmodul für ComfoSpot 50"
Größenangaben: Umlenkadapter 501x500x100mm inkl. festverbundenem PVC Wandeinbaurohr 580 mm... mehr
Technische Daten
Größenangaben:
- Umlenkadapter 501x500x100mm inkl. festverbundenem PVC Wandeinbaurohr 580 mm lang DN315

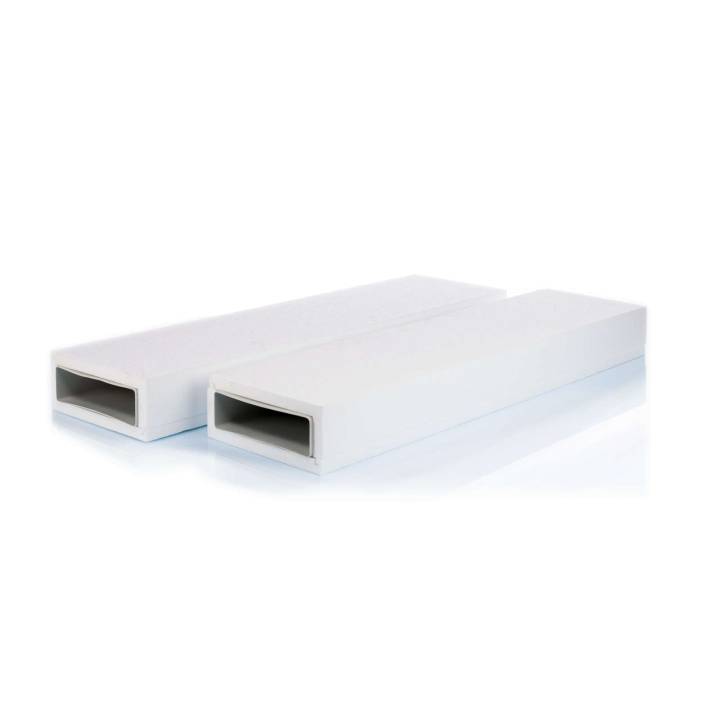

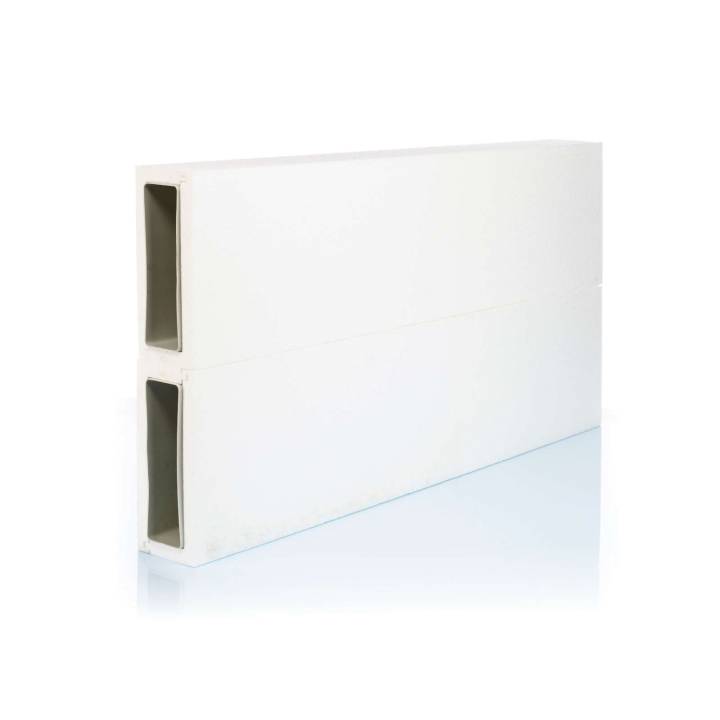

- PVC Flachkanäle 204x60mm 900mm lang
- EPP Kanal Adapter 100x120x245mm
- Aluminium Auslassgitter 245x110mm
4 x Befestigungslasche 4 x PVS-Schraubdübel 1 x Umlenk-Adapter mit festverbautem... mehr
Lieferumfang

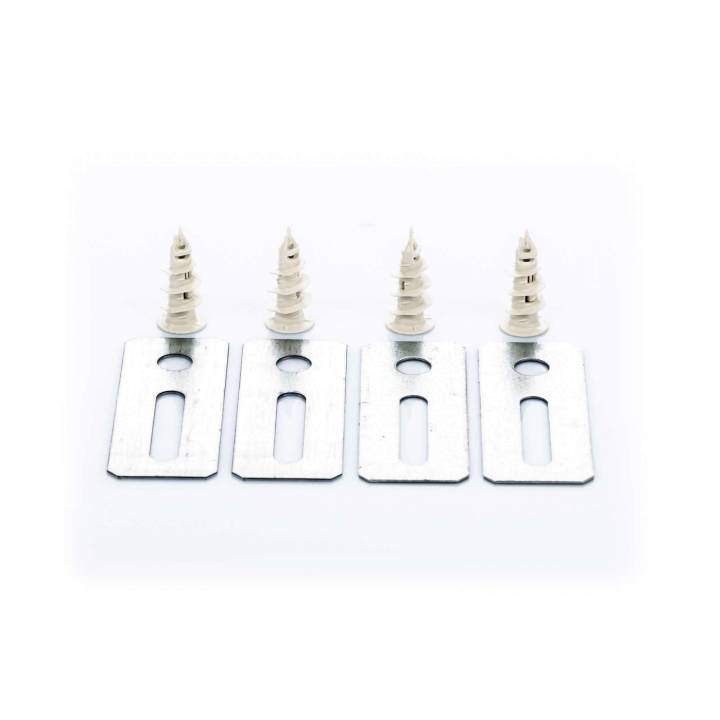

- 4 x Befestigungslasche
- 4 x PVS-Schraubdübel

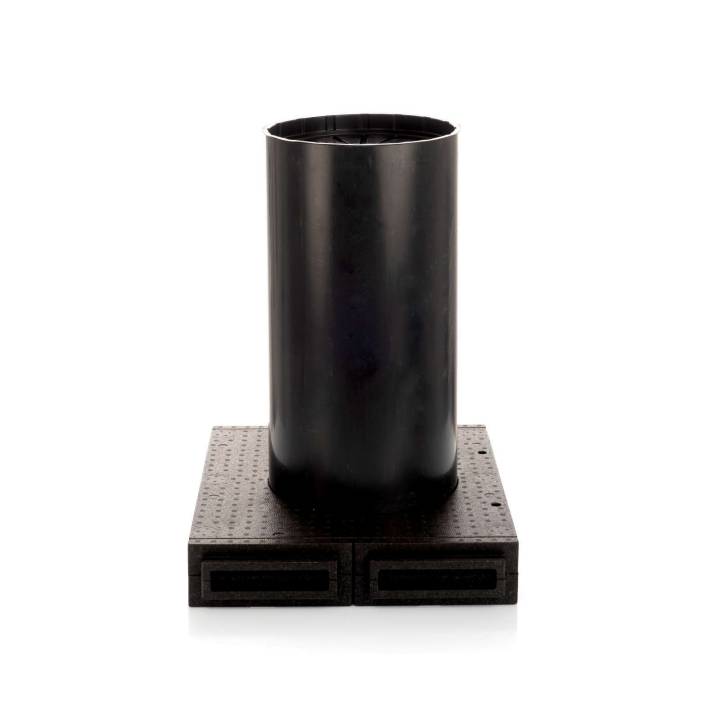

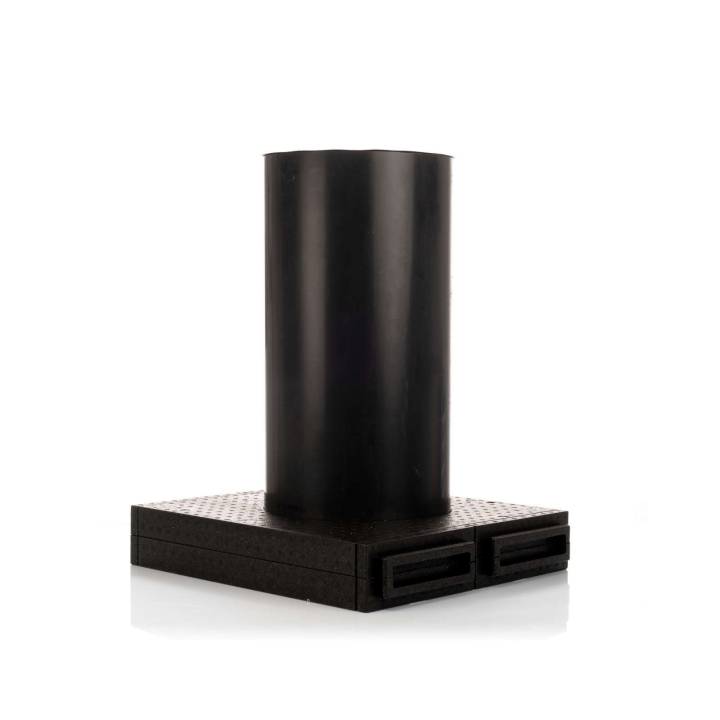

- 1 x Umlenk-Adapter mit festverbautem Wandeinbaurohr
- 1 x Verschlussstopfen f. Wandeinbaurohr

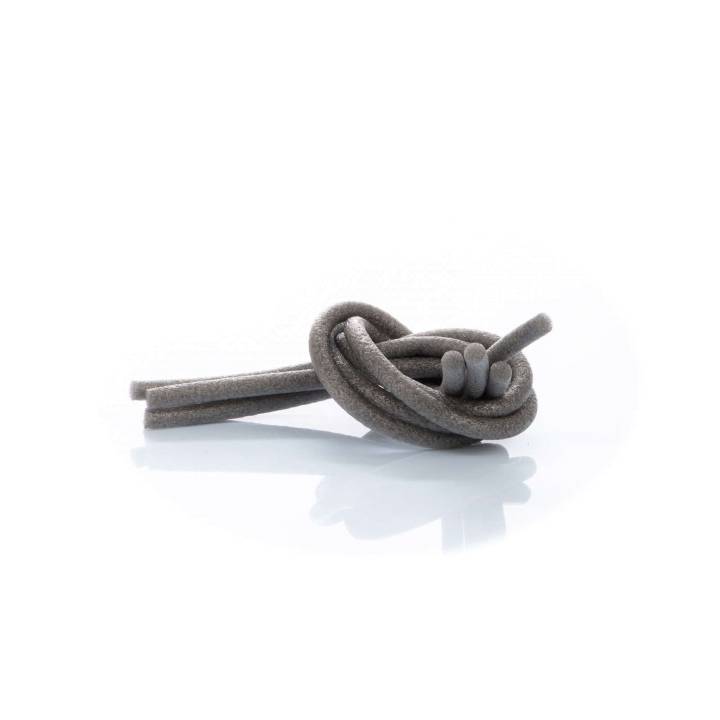

- 4 x Flachkanaldichtung

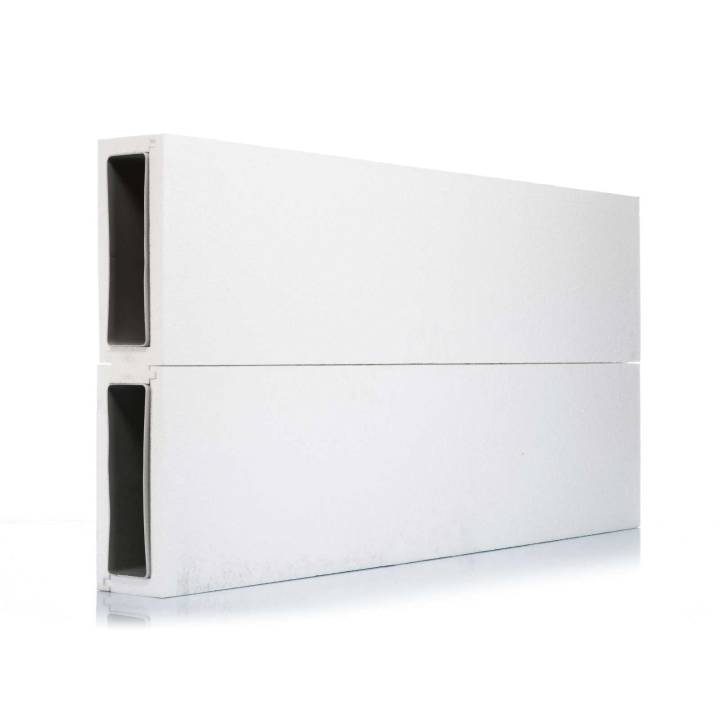

- 2 x Flachkanal
- 4 x Flachkanal-Isolierelement

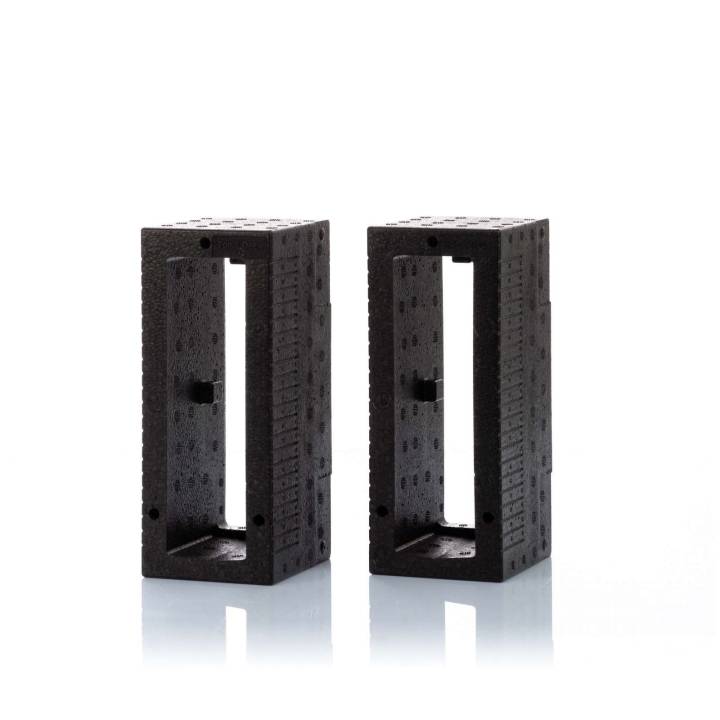

- 2 x Kanal-Adapter
- 6 x EPP-Einsatz M5

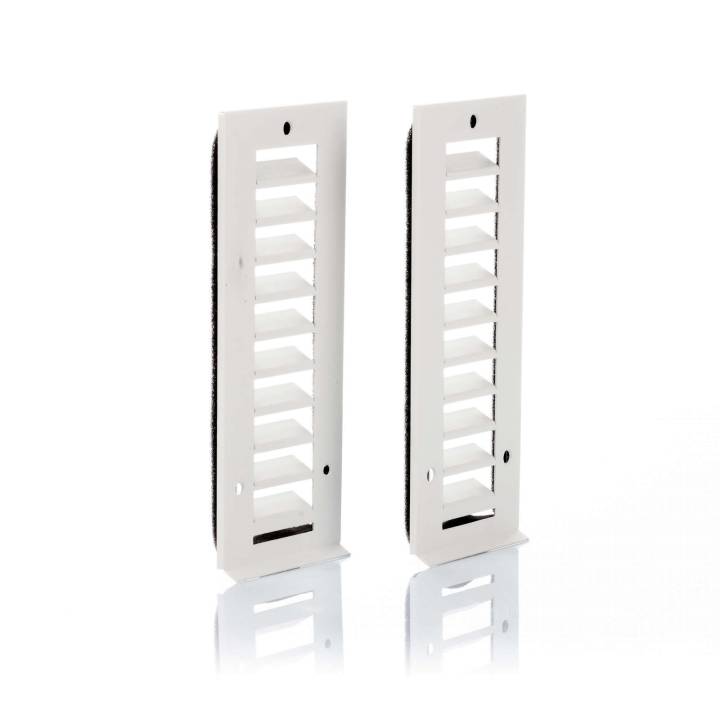

- 2 x Auslassgitter mit vorkonfektioniertem Quelldichtband
- 6 x Senkkopfschraube M5x16
Verfügbare Downloads:
