Limodor Einbaukasten compact II-AS mit Nebenraumanschluss

Der Limodor Einbaukasten compact II-AS inklusive Nebenraumanschluss, mit seitlichem Ausblasstutzen (Nennweite 80 mm) und 6-poliger Netzklemme für den Einbau der Limodor Lüfterserie  compact .

Die Lieferzeit beträgt 1 - 3 Werktage

Der Limodor Einbaukasten compact II-AS inklusive Nebenraumanschluss, mit seitlichem... mehr

Limodor Einbaukasten compact II-AS mit Nebenraumanschluss

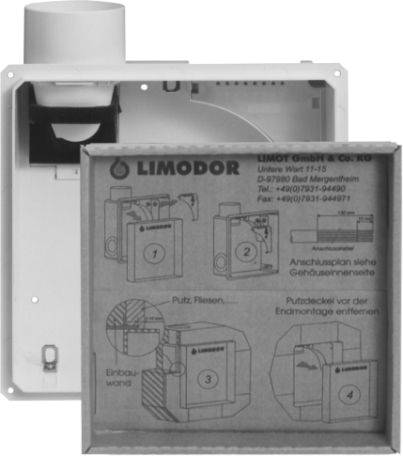

Der Einbaukasten aus Kunststoff mit seitlichem Ausblasstutzen (Nennweite 80 mm) und 6-poliger Netzklemme für den Einbau der Lüfterserie compact. Die federbelastete Rückschlagklappe im Kasten verhindert eine Geruchs- und Kaltrauchübertragung (Leckluftrate < 0,01 m³/h) und garantiert die geforderte Dichtheit. Der Elektroanschluss wird mittels schraubloser Netzklemme (6-polig) hergestellt, die im Lieferumfang inbegriffen ist.

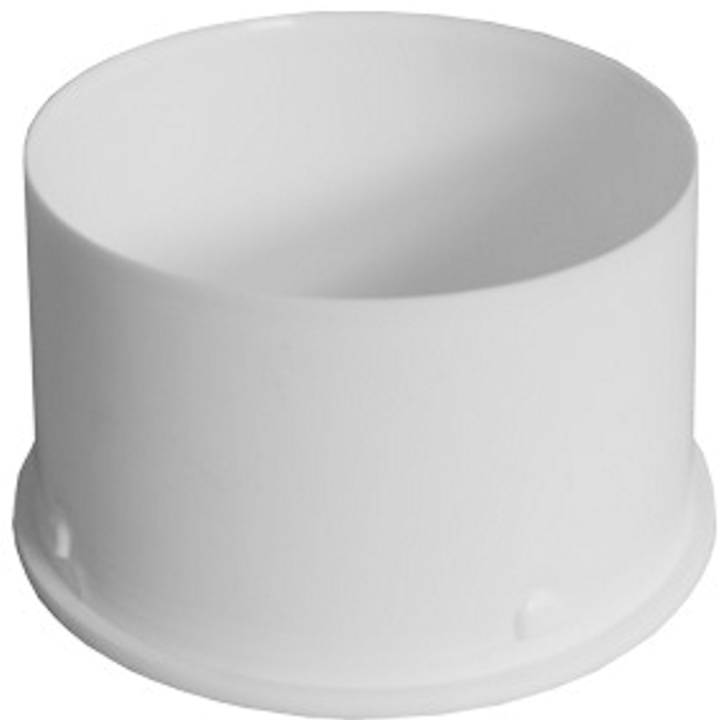

Der beiliegende Ansaugstutzen Typ AS kann links, rechts oder unten montiert werden und zur Zweitraumabsaugung genutzt werden:
Die patentierte werkzeuglose "Ruck-Zuck-Montage" mit Metallrastfeder und -winkel ermöglicht bei der Lüfterserie compact einen beispiellos schnellen und mühelosen Einbau. Die einfache Demontage lässt sich ebenfalls mühelos durchführen. Robuste Metallrastfedern greifen an den Metallwinkel am Kasten werkzeuglos ein und fixieren automatisch das Gebläse im Kasten. Die Haltefedern gleichen bei zu tief eingesetzten Kästen Einbautiefen von bis zu 80 mm aus. Der Rahmen bleibt auf der Einbauwand sitzen und kann ggf. ausgerichtet werden. Der Ausblasstutzen des Einbaukastens kann durch einen einfachen Handgriff gedreht werden. Ein falscher Einbau ist durch den vergleichsmäßig leichten Umbau ausgeschlossen.

Für die Aufputzmontage benötigen Sie zusätzlich den Aufputzrahmen für Einbaukasten compact (Art.-Nr.: 95043).

LIMODOR lautet der Name des ersten Qualitäts-Einrohr-Lüftungssystems, das die Entlüftung von Bädern und WCs revolutionierte und einen ganz neuen Standard setzte. Seitdem hat sich das System millionenfach bewährt, wurde permanent weiter verfeinert und bis ins Detail auf die wachsenden Anforderungen von Nutzern und Sanitär-Profis abgestimmt.

Heute steht LIMODOR synonym für leistungsstarke Entlüftung bei optimaler Energieeffizienz und minimaler Geräuschentwicklung. In Kombination mit der bekannten LIMODOR-Qualität ein Garant für höchste Kundenzufriedenheit. Umso schöner für Sie, dass LIMODOR seine Stärken nicht erst im täglichen Einsatz zeigt, sondern schon beim Einbau: mit vielen durchdachten Details, die Ihnen die Arbeit abnehmen.



Weiterführende Links zu "Limodor Einbaukasten compact II-AS mit Nebenraumanschluss"
Fabrikat: LIMODOR Typ: Kasten compact II-AS Artikelnummer: 80200... mehr
Technische Daten
Fabrikat:LIMODOR
Typ:Kasten compact II-AS
Artikelnummer:80200
Ausblasstutzen:seitlich
Einbaumaße (LxBxT):242 x 242 x 100 mm
Nennweite Ausblasstutzen:80 mm
1 x Limodor Einbaukasten compact II-AS mit Nebenraumanschluss mehr
Lieferumfang
  • 1 x Limodor Einbaukasten compact II-AS mit Nebenraumanschluss
