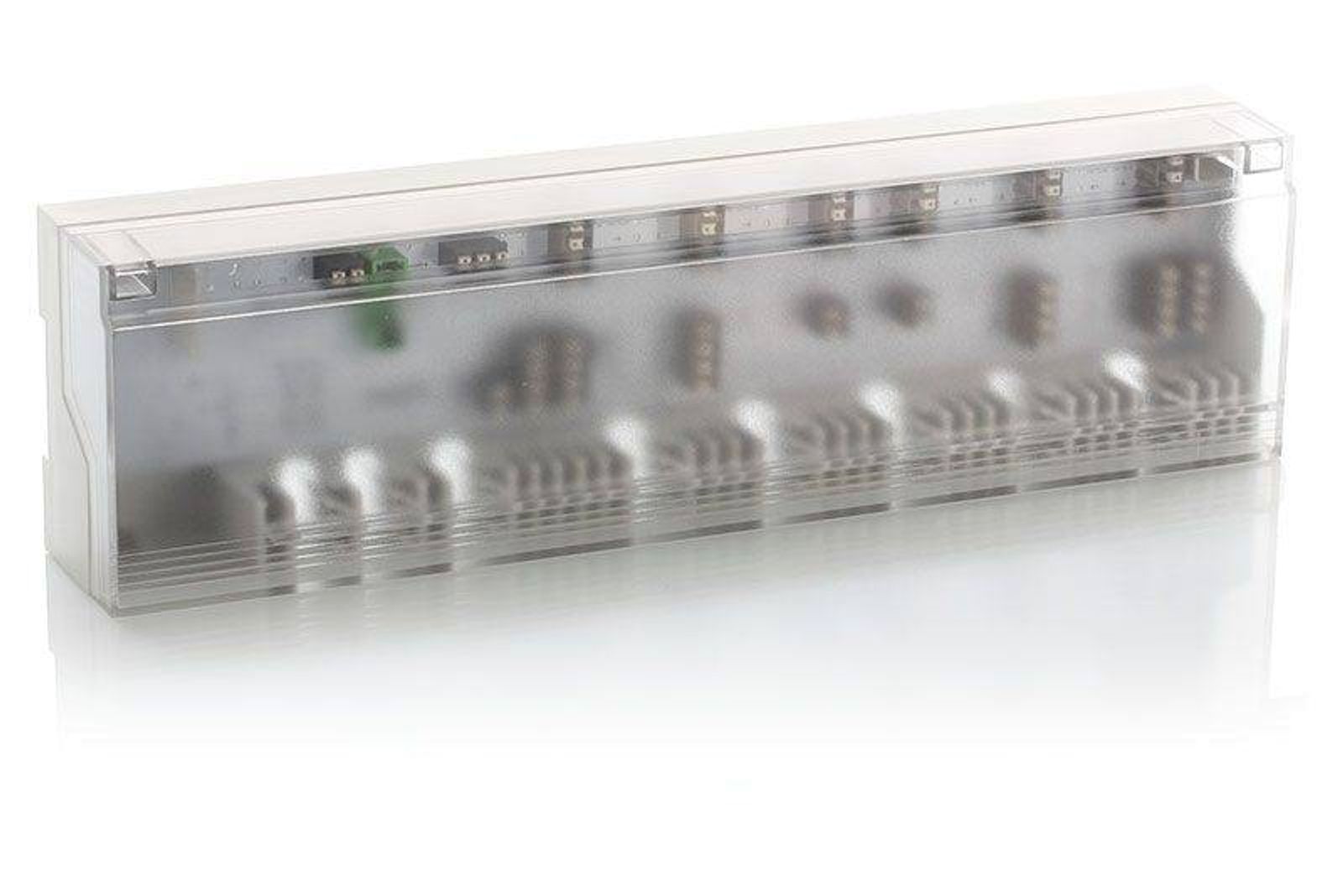

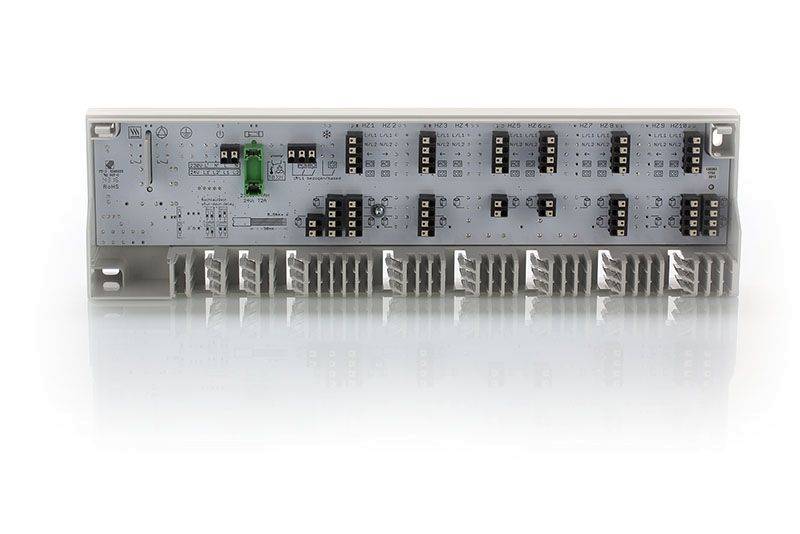

Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen

Vorschau: Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen - 130549 Selfio

Mit der Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen braucht es nur minimalen Aufwand zum Anschluss alle für Kühl- und Heizsysteme erforderlichen Komponenten.

z.Zt. nicht lieferbar

Dieser Artikel steht derzeit nicht zur Verfügung!

Benachrichtigen Sie mich, sobald der Artikel lieferbar ist.

39,95 € ¹

1 Stück

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Paket

Pin it

Mit der Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen braucht es nur... mehr

Menü schließen

Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen

Die Alpha Basis direct Standard ist die zentrale Anschlusseinheit einer Einzelraumregelung zur Flächentemperierung von Heiz- und Kühlsystemen. Mit minimalem Aufwand kann die Alpha Basis direct mit allen Systemkomponenten wie Regler und Stellantrieben verbunden werden. Alle Schaltbefehle werden unmittelbar an die angeschlossenen Komponenten weitergeleitet. Die Alpha Basis direct bietet dem Nutzer eine einfache Installation und maximalen Komfort bei der Flächentemperierung.

Leistungsmerkmale

Einfache, intuitive Installation und Bedienung
Hohe Funktionssicherheit
Bis zu 18 Stellantriebe anschließbar
Bewährte Kabelführung und normenkonforme Zugentlastung
Schraublose Klemmenanschlusstechnik
Übersichtlich angeordnete Anschlussklemmen
Wartungsfrei

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?

	Standard	Standard Plus
Absenkkanal	Ja	Ja
Heizfunktion	Ja	Ja
Kühlfunktion	Nein	Ja
Temperaturbegrenzer / Taupunktsensor	Nein	Ja
Wirksinn NC / NO	NC / NO	NC
Integriertes Timermodul	Nein	Nein
Pumpen- / Kesselausgang	Nein	Nur Pumpe
LED-Statusanzeige	Nein	Nein

Versorgungsspannung:	230 V
Regelungselement:	Anschlussleiste
Ethernet:	Nein
Verbindungstechnik:	Standard

Weiterführende Links zu "Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen"

Typ: B 50302-10N2 Betriebsart: Heizen Betriebsspannung: 230 V ±10 %, 50 Hz... mehr

Menü schließen

Technische Daten

Typ: B 50302-10N2
Betriebsart: Heizen
Betriebsspannung: 230 V ±10 %, 50 Hz
Spannungsversorgung: Eurostecker / externe Spannungsquelle
Leistungsaufnahme im Leerlauf: < 1 W
max. Leistungsaufnahme (ohne Pumpe / Kessel): 50 VA
Absicherung: T4AH
max. Anzahl Regler: 10
max. Anzahl Anschlussklemmen für Stellantriebe: 21
max. Anzahl anschließbare Stellantriebe à 1 W: 18
max. Nennlast aller Antriebe: 24 W
Schaltleistung: 2 A, 200 VA induktiv
Wirksinn: NC / NO
Zulässige Umgebungstemperatur: 0 bis + 50 °C
Montageart: Wandmontage / DIN-Schiene (TS35 / 35 x 7,5 mm)
Anschlussklemmen: schraublose Klemmentechnik für 0,2 bis 1,5 mm², senkrechte Leitungseinführung
Schutzklasse: II
Schutzart: IP 20
Material: ABS
Farbe: Gehäuse: lichtgrau (RAL7035), Abdeckung: Transparent, im Bereich der LEDs poliert
Abmessungen: 90 x 326,5 x 52 mm
Gewicht: 398 g

1x Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen mehr

Menü schließen

Lieferumfang

1x Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen

Menü schließen

Verfügbare Downloads:

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten? ... mehr

Menü schließen

FAQ

Wie unterscheiden sich die verschiedenen Ausführungen der Anschlussleisten?

	Standard	Standard Plus
Absenkkanal	Ja	Ja
Heizfunktion	Ja	Ja
Kühlfunktion	Nein	Ja
Temperaturbegrenzer / Taupunktsensor	Nein	Ja
Wirksinn NC / NO	NC / NO	NC
Integriertes Timermodul	Nein	Nein
Pumpen- / Kesselausgang	Nein	Nur Pumpe
LED-Statusanzeige	Nein	Nein

Bewertungen lesen, schreiben und diskutieren... mehr

Menü schließen

Kundenbewertungen für "Anschlussleiste Alpha Basis direct Standard 230 V für 10 Heizzonen"

Wir nutzen Trusted Shops als unabhängigen Dienstleister für die Einholung von Bewertungen. Trusted Shops hat Maßnahmen getroffen, um sicherzustellen, dass es es sich um echte Bewertungen handelt. Mehr Informationen

Von: Unbekannt Am: 01.11.2019

Alles io. Wie zuvor beschrieben.

Von: Werner R. Am: 08.10.2019

Betriebsanleitung für mehrere Anschluss leisten gültig, zum Teil aus diesem Grund verwirrend.
