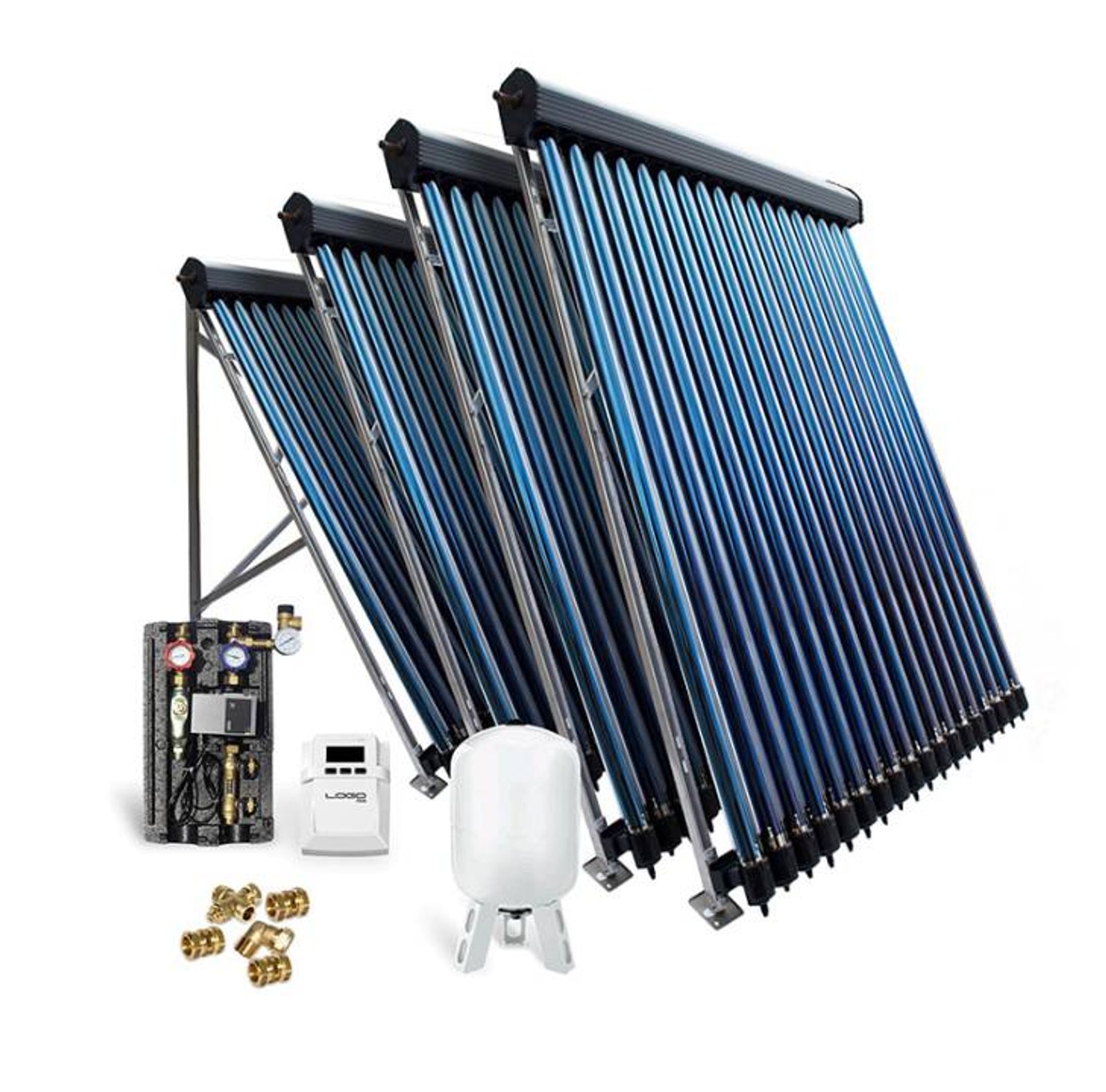

Solar-Paket Röhrenkollektor HP22 14,44 m² Vakuum-Röhrenkollektor für Flachdach

Solar-Paket Röhrenkollektor HP22 14,44 m² für Flachdach

Vorschau: Solar-Paket Röhrenkollektor HP22 14,44 m² für Flachdach

Das Solar-Paket mit Vakuum-Röhrenkollektor mit Heatpipe-Technologie dient zur Nutzung der Sonnenenergie und lässt sich perfekt zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser einsetzen.

Die Lieferzeit beträgt 8 - 20 Wochen

4.434,00 € ¹

1 Paket

inkl. MwSt. zzgl. Versandkosten

Versandtyp: Spedition

Pin it

Das Solar-Paket mit Vakuum-Röhrenkollektor mit Heatpipe-Technologie dient zur Nutzung der... mehr

Menü schließen

Solar-Paket Röhrenkollektor HP22 14,44 m² - Vakuum-Röhrenkollektor für Flachdach

Das Solar-Paket mit Vakuum-Röhrenkollektor mit Heatpipe-Technologie zur Nutzung der Sonnenenergie kann zur Erwärmung von Trinkwasser, Heizungs- und Schwimmbadwasser eingesetzt werden und ist für die Montage auf Schrägdächern geeignet.

Das Paket beinhaltet Vakuum-Röhrenkollektoren HP22, Montage-Sets sowie Verbindungssets für die Kollektoren, die Solarstation GPS PWM mit integrierter hocheffizienter Wilo Umwälzpumpe Yonos Para PWM und die Solarregelung LOGO PWM. Außerdem beinhaltet das Paket ein Ausdehnungsgefäß (24 Liter) mit dazu passender Halterung und die Solarflüssigkeit (10 Liter).

Ihre Vorteile:

Hochwertige Vakuumröhren, gefertigt aus Borosilikat-Silizium-Glas mit einem niedrigen Eisenoxidgehalt
Maximaler Schutz vor Wärmeverlust durch Vakuumisolierung
Hohe Effizienz durch eine hochselektive Kupferbeschichtung des Glases
Maximaler Schutz vor Wärmeverlusten auch bei widrigen Wetterverhältnissen durch hochwertige Isolierung des Kollektors mit Mineralwolle im Aluminiumgehäuse
Sehr geringe Übertragungsverluste durch Sammelrohrsystem aus Kupfer
Die unempfindliche Edelstahltragkonstruktion garantiert eine maximale Lebensdauer
Schneller Austausch der Röhren ohne Entleeren der gesamten Anlage durch Heatpipe-Technologie (Trockenanbindung)

Kollektorfläche:

10 - 15 m²

Weiterführende Links zu "Solar-Paket Röhrenkollektor HP22 14,44 m² für Flachdach"

Technische Daten Röhrenkollektor HP22: Anzahl der Vakuum-Röhren: 22... mehr

Menü schließen

Technische Daten

Technische Daten Röhrenkollektor HP22:

Anzahl der Vakuum-Röhren:	22
Durchmesser Vakuum-Rohr:	58 mm
Wandstärke:	2 mm
Gesamtfläche:	3,61 m²
Aperturfläche:	2,70 m²
Abmessungen
Höhe:	199 cm
Breite:	192 cm
Tiefe:	18,2 cm
Durchmesser Anschlussrohre:	22 mm
Optischer Wirkungsgrad Absorber/Apertur:	93,7/58,2 %
Verluste a1 Absorber/Apertur:	2,69/1,67 W/m²xK
Verluste a2 Absorber/Apertur:	0,01/0,006 W/m²xK²
Absorption Faktor:	>0,94
Emission Faktor:	<0,8
Gewicht:	82 kg
Zulässige Kollektor Neigung:	15-50 °

Technische Daten der Solarregelung LOGO PWM:

Netzspannung:	230 VAC +/- 10%
Frequenz:	50 Hz
Leistungsaufnahme:	2 VA
PWM Ausgang:	1 kHz, 8,5 - 15 V
Belastbarkeit des Relais-Ausgangs:	120 W / 230 VAC
Verzögerte Sicherung:	TR5 2A, 250 VAC
Batterie, Aufrechterhaltung der Uhr:	CR2032
Zeit der Aufrechterhaltung der Batterie:	100 Tage
Eingang der Temperaturmessung (T1, T2, T3):	PT 1000
Bereich der Temperaturmessung (Kollektor-Sensoren):	-40 bis 200 °C
Bereich der Temperaturmessung (Speicher-Sensoren):	-5 bis 110 °C
Raumtemperatur des arbeitenden Reglers:	0 °C ... 40 °C
Raumtemperatur des gelagerten Reglers:	0 °C ... 50 °C
Luftfeuchtigkeit bei arbeitendem Regler:	Max. 80 % für 25 °C
Abmessungen
Höhe:	162 mm
Breite:	121 mm
Dicke:	54 mm
Abstand der Befestigungsbohrungen:	70 mm

Technische Daten der Solarstation GPS PWM:

Netzspannung:	1 ~ 230 V
Frequenz:	50 - 60 Hz
Leistung:	3 - 45 W
Max. Strom:	0,44 A
Abmessungen
Länge:	460 mm
Breite:	310 mm
Höhe:	190 mm

4 x Vakuum-Röhrenkollektoren HP22 4 x Flachdach-Montage-Systeme 1 x Verbindungssets für 4... mehr

Menü schließen

Lieferumfang

4 x Vakuum-Röhrenkollektoren HP22
4 x Flachdach-Montage-Systeme
1 x Verbindungssets für 4 Kollektoren
1 x Solarstation GPS PWM mit integrierter hocheffizienter Wilo Umwälzpumpe Yonos Para PWM
1 x Solarregelung LOGO PWM
1 x 35 Liter Ausdehnungsgefäß
1 x 20 Liter Solarflüssigkeit
