Produkt-Vorteile im Überblick
- Montageset leicht, robust und einfach zu montieren.
- Leicht mit 2er oder 3er Schrägdach-Montagesets erweiterbar.
- Haken dreifach verstellbar, dadurch für fast alle Ziegel-/Pfannendächer geeignet.
Die Lieferzeit beträgt 3 - 5 Werktage
Selfio Paket Unterkonstruktion für 2 PV-Kollektoren, Schrägdach, Vertikalmontage
Hochwertiges Schrägdach-Montageset für die einfach Montage von zwei Photovoltaik-Modulen.
- Montageset leicht, robust und einfach zu montieren.
- Leicht mit 2er oder 3er Schrägdach-Montagesets erweiterbar.
- Haken dreifach verstellbar, dadurch für fast alle Ziegel-/Pfannendächer geeignet.
Das Selfio Schrägdach-Montageset dient der einfachen vertikale Montage von zwei Photovoltaik-Modulen mit einer Höhe von 30 mm und einer maximalen Breite von 1140 mm auf einem Schrägdach mit Pfannen- oder Zeigeleindeckung. Dieses Komplettset enthält alle notwendigen Komponenten zum Aufbau der Unterkonstruktion für zwei Module. Die mitgelieferten Edelstahl-Dachhaken sind 3-fach verstellbar und können somit an fast alle Dachpfannen angepasst werden. Die Haken werden direkt auf die Holzunterkonstruktion des Daches geschraubt. Für die Verschraubung werden pro Haken drei Tellerkopfschrauben 8x100 mm mitgeliefert. Zur Befestigung der Module werden zwei Aluminiumprofilschienen 38x38 mm mit einer Länge von 2400 mm mitgeliefert. Pro Schiene werden 3 Dachhaken zur Befestigung mitgeliefert. Zu jedem Dachhaken werden die passenden Hammerkopfschrauben und Muttern zur Befestigung der Montageschienen mitgeliefert. Die erforderlichen Mittel- und Endklemmen mit Schrauben und Nutensteinen zur Befestigung von Modulen mit einer Höhe von 30 mm sind im Paket enthalten. Je nach Anordnung größerer Modulfelder sind ggf. weitere Mittel- oder Endklemmen zur vollständigen Montage erforderlich.
Das Selfio Schrägdach-Montageset ist nur für eine vertikalen Montage (Portrait) von Photovoltaik-Modulen vorgesehen. Eine horizontale Montage (Landscape) ist nicht zulässig.
Bitte beachten: Die Tragfähigkeit/statische Eignung des Daches für die zusätzlichen Lasten (Photovoltaikanlage und Unterkonstruktion) ist vor der Montage sicherzustellen. Um die Standsicherheit und Dauerhaftigkeit der Konstruktion zu gewährleisten, wird dringend empfohlen, einen Statiker hinzuzuziehen.

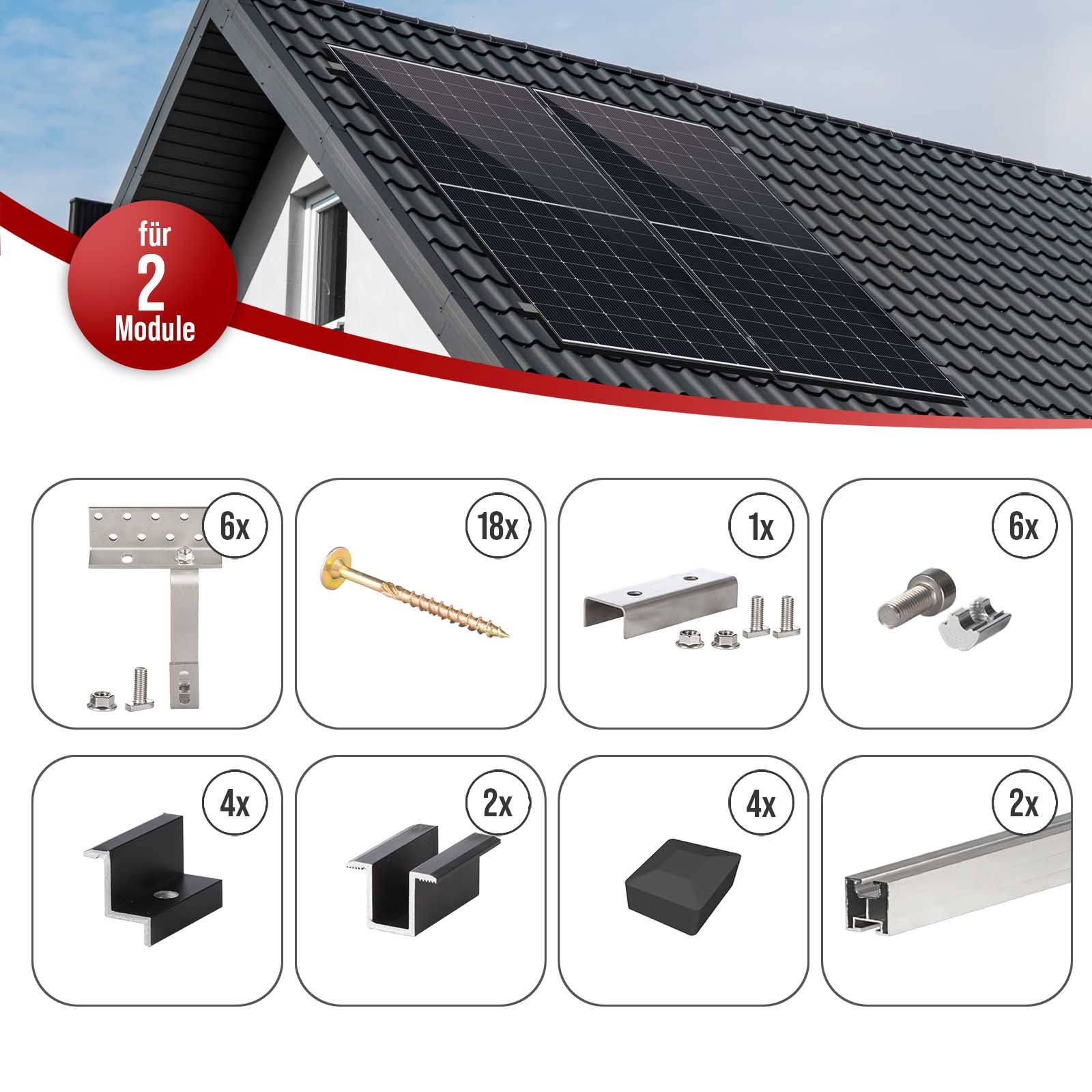

Lieferumfang:
2x Aluminium-Profilschienen, 38x38x2400 mm
1x Profilverbinder (inkl. Schrauben + Muttern)
4x Endklemme, 30 mm, schwarz
2x Mittelklemme, 30 mm, schwarz
6x Nutenstein, M8
6x Inbusschraube, M8x20
6x Edelstahl-Dachhaken STR1 (dreifach einstellbar)
6x Hammerkopfschraube, M10*25
6x Sechskantmutter mit Flansch und Verzahnung, M10
4x Profil-Endkappen, 38x38 mm
18x Tellerkopfschraube, 8x100 mm
1x Montageanleitung
- 2x Aluminium-Profilschienen, 38x38x2400 mm
- 1x Profilverbinder (inkl. Schrauben + Muttern)
- 4x Endklemme, 30 mm, schwarz
- 2x Mittelklemme, 30 mm, schwarz
- 6x Nutenstein, M8
- 6x Inbusschraube, M8x20
- 6x Edelstahl-Dachhaken STR1 (dreifach einstellbar)
- 6x Hammerkopfschraube, M10*25
- 6x Sechskantmutter mit Flansch und Verzahnung, M10
- 4x Profil-Endkappen, 38x38 mm
- 18x Tellerkopfschraube, 8x100 mm
- 1x Montageanleitung
