Dehoust Entnahme-Set für 1 Öl-Tank nicht kommunizierend
Dehoust Universelles Entnahmeservicepaket für nicht kommunizierende Tanks – mit Grenzwertgeber 12K/1
Das universelle Entnahmeservicepaket von Dehoust bietet eine zuverlässige Lösung für die sichere und normgerechte Entnahme aus Heizöltanks, die nicht untereinander kommunizieren. Ausgestattet mit dem bewährten Grenzwertgeber 12K/1, sorgt das Set für maximale Sicherheit und Funktionalität – ideal für Modernisierungen, Wartungen oder Neuinstallationen.
Dank seiner kompletten Ausstattung ist das Servicepaket sofort einsatzbereit und lässt sich einfach in bestehende Anlagen integrieren. Der enthaltene Grenzwertgeber verhindert zuverlässig ein Überfüllen des Tanks gemäß den gesetzlichen Vorschriften (WHG) und erfüllt höchste Anforderungen an Sicherheit und Qualität.
Vorteile auf einen Blick:
- Universell einsetzbar für alle gängigen, nicht kommunizierenden Heizöltanks
- Inklusive Grenzwertgeber 12K/1 für maximale Sicherheit beim Befüllen
- Einfache Montage – ideal für Installateure und Wartungsdienste
- Zuverlässige Komponentenqualität aus dem Hause Dehoust
- WHG-konform – erfüllt alle relevanten Sicherheitsstandards
Ob für Einzeltanks oder Anlagen ohne Verbindung untereinander: Mit dem Dehoust Entnahmeservicepaket sind Sie auf der sicheren Seite. Vertrauen Sie auf deutsche Markenqualität für Ihre Tanktechnik.
Servicepaket Universelle HEIZÖL- Entnahmeleitung für einwandige GFK- BatterieTanks und Kunststofftanks mit integrierter Auffangwanne - mit schwimmender Entnahme (nicht kommunizierend) und Überfüllsicherung für einen Tank, für Tankhöhen bis 2.000 mm.

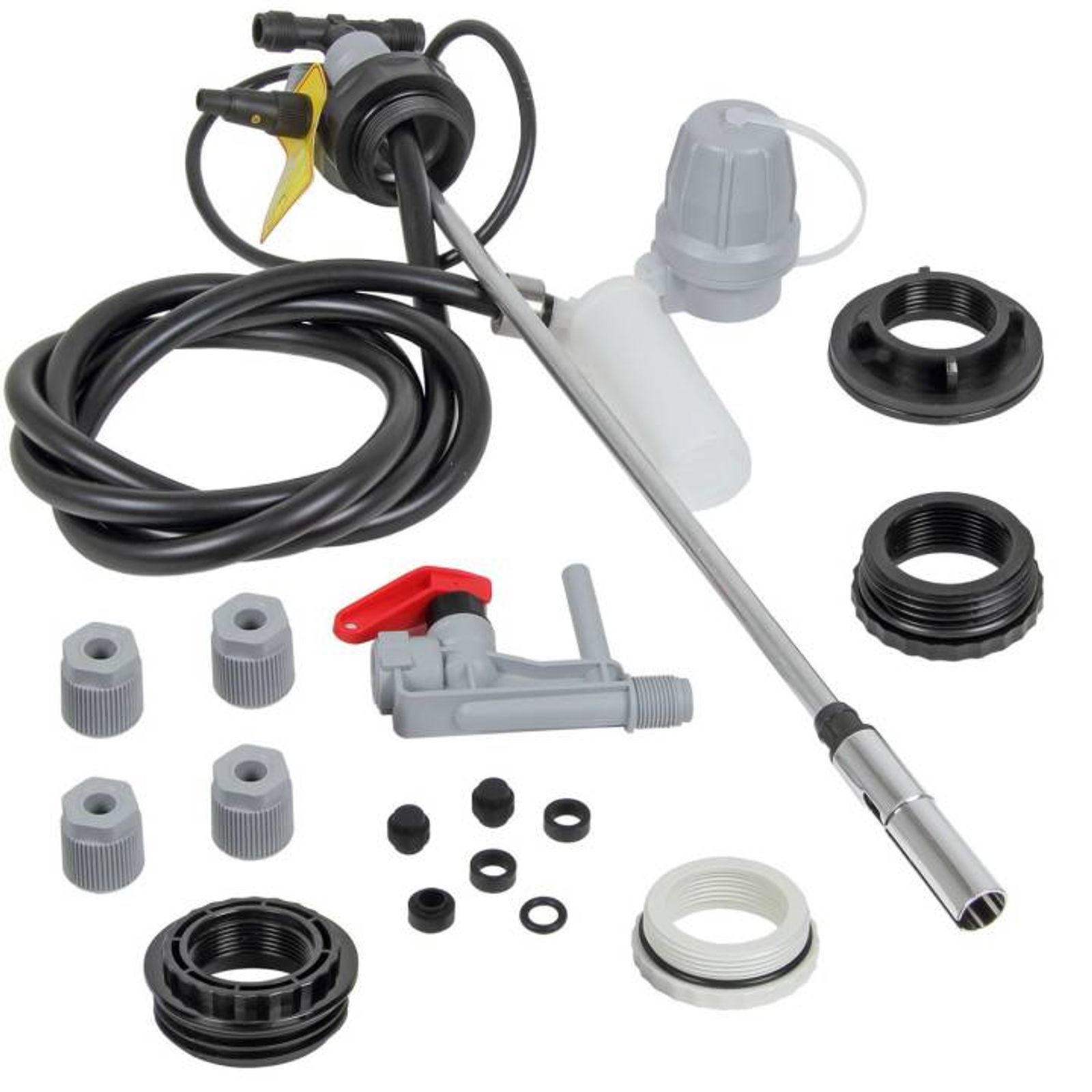

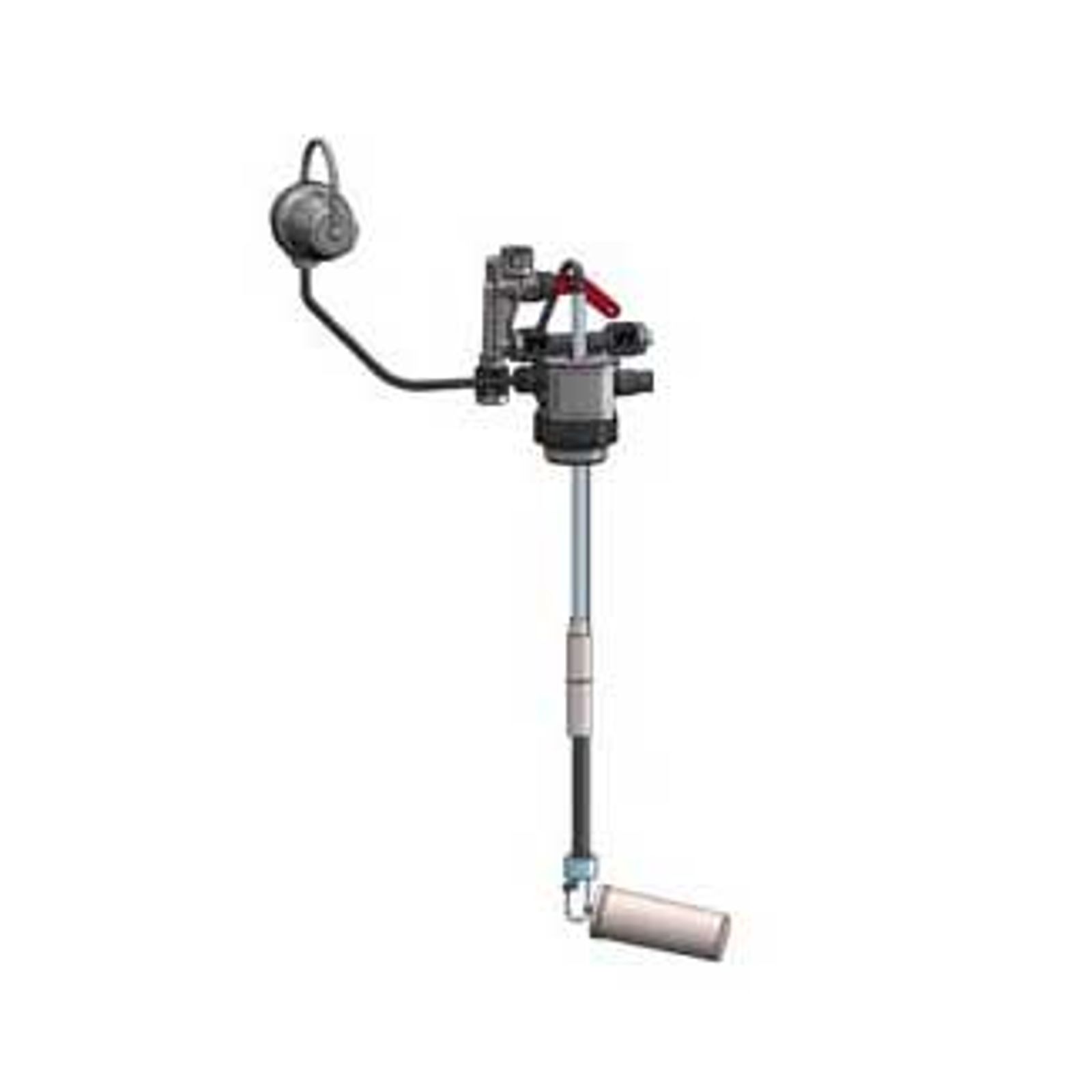

Das komplette System besteht aus einer Saugleitung Grundeinheit mit Absperrventil zum Brenner und Anschlussmöglichkeit 6x1 und 8x1 im Einstrangsystem, mit Grenzwertgeber (Sondenlänge 480 mm) mit metallisierter Hülse (vermeidet Pilzbefall auch bei Heizöl mit biogenen Anteilen) und Armatur für die Wandmontage.
Die Grundeinheit hat einen Einbauflansch mit Außengewinde 1 1/2" und zusätzlich werden folgende Adapter mit Dichtungen mitgeliefert: Tellerflansch Durchmesser = 68 mm mit den notwendigen Überwurfmuttern für Tanks mit Außengewinde S100, Gewindeflansch G2 / M 60x4 / S 75x6.
Das System ist für alle gängigen Tankfabrikate geeignet und zugelassen, die Einstellmaße für den GWG sind den Begleitpapieren zu entnehmen bzw. sind bei Dehoust.de hinterlegt. Die Versorgungsleitung zum Brenner muss im Einstrang ausgeführt werden. Der Anschluss an die Grundeinheit erfolgt mittels mitgeliefertem O-Ring Durchmesser 9x3 mm und einer bauseitigen Rohrverschraubung G3/8 x 6 bzw. 8 DIN 2353. Zur bauseitigen Verbindung zwischen Grundeinheit und der GWG- Armatur für Wandmontage wird ein Feuchtraumkabel H05VV-F 2x 1 mm² benötigt.
Funktionsbeschreibung
Grenzwertgeberkette
Der gesetzlich vorgeschriebene Grenzwertgeber (GWG) im ersten Tank wird ergänzt durch Schwimmerschalter in jedem weiteren Tank. Erreicht mindestens ein Tank den zulässigen Füllstand, wird der Strom zum Tankwagen unterbrochen und ein weiteres Füllen (Überfüllen) verhindert. Um einen ordnungsgemäßen Betrieb zu gewährleisten, muss der Grenzwertgeber (abhängig von Hersteller, Tankgröße und der Anzahl der Tanks) gemäß den in der Betriebsanleitung des GWG aufgeführten Tabellen eingestellt werden. Die Schwimmerschalter werden unabhängig von der Batteriegröße auf 95%-Füllvolumen eingestellt. Einfache Verbindung der Schwimmerschalter durch Verbindungskabel mit Stecker. Der Grenzwertgeber mit Schwimmerschalter ist unter Z-65.17-182 bauaufsichtlich zugelassen. Der Grenzwertgeber entspricht der EN 13616:2004.
Schwimmende Entnahme
Die schwimmende Entnahme (die schwimmende Absaugung) sorgt dafür, dass im Normalbetrieb das Heizöl aus einem sauberen Bereich entnommen wird. Dies verringert den Eintrag von Schmutzpartikeln in die Brennerdüse.
