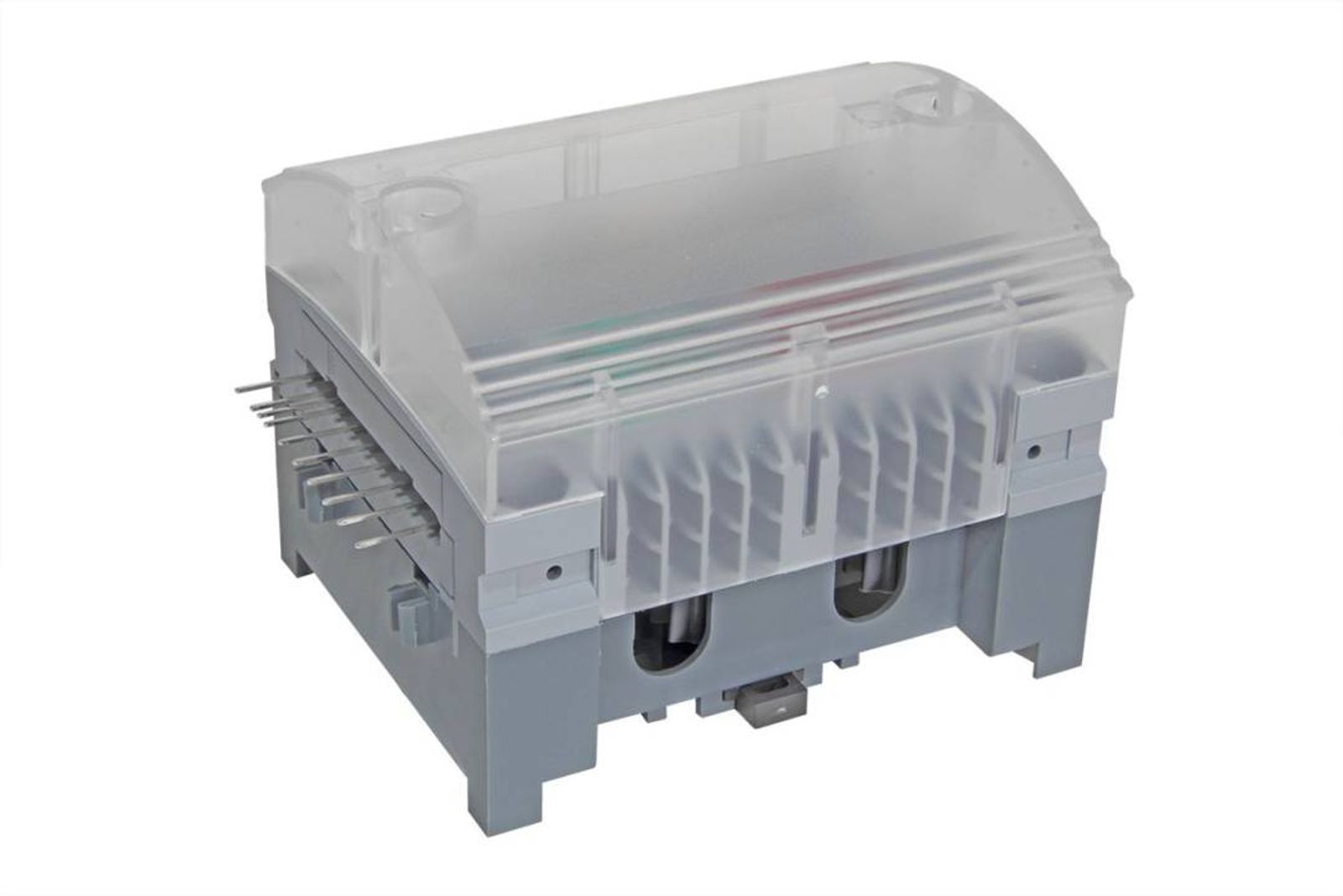

Pumpenschaltmodul Alpha-Basis 24 V (AC)

Name: Pumpenschaltmodul Alpha-Basis 24 V (AC)
Brand: Möhlenhoff GmbH
SKU: 100740PM-24
Price: 63.73 EUR
Availability: InStock
Rating: 5.0 (1 reviews)

Das Pumpenschaltmodul Alpha-Basis 24 V (AC) von Möhlenhoff kann zur Steuerung verschiedener elektrischer Verbraucher eingesetzt werden.

63,73 €

inkl. MwSt. zzgl. Versandkosten

Elektroaltgerät: kostenlose Rücknahme und fachgerechtes Recycling am Ende der Nutzung

Inhalt: 1 Stück
Versandart: Paket
Artikelnummer: 100740PM-24
WEEE-NR: DE64325155
Lieferzeit: 1 - 3 Werktage

Pumpenschaltmodul Alpha-Basis 24 V

Das Pumpenschaltmodul Alpha-Basis ist ein steckbares Erweiterungsmodul für die Modulanschlussleiste. In Verbindung mit der jeweiligen Modulanschlussleiste ermöglicht dieses Modul das Ein- und Ausschalten der Heizungspumpe (zur Energieeinsparung) oder anderer elektrischer Verbraucher (z. B. elektrische Zusatzheizung).

Durch die Steck-/Klemmanschlüsse wird der Zeitaufwand für die Installation minimiert.

Betriebsarten:
Pumpenmodul: Energieeinsparung durch automatisches Abschalten der Pumpe, wenn kein Regler Wärme anfordert; Intervallschaltung für Sommerbetrieb
Leistungsmodul: Belastungsfreie Schaltung von Elektroheizungen, Lüftern, etc.
Betriebsspannung: 24 V AC, 50/60 Hz

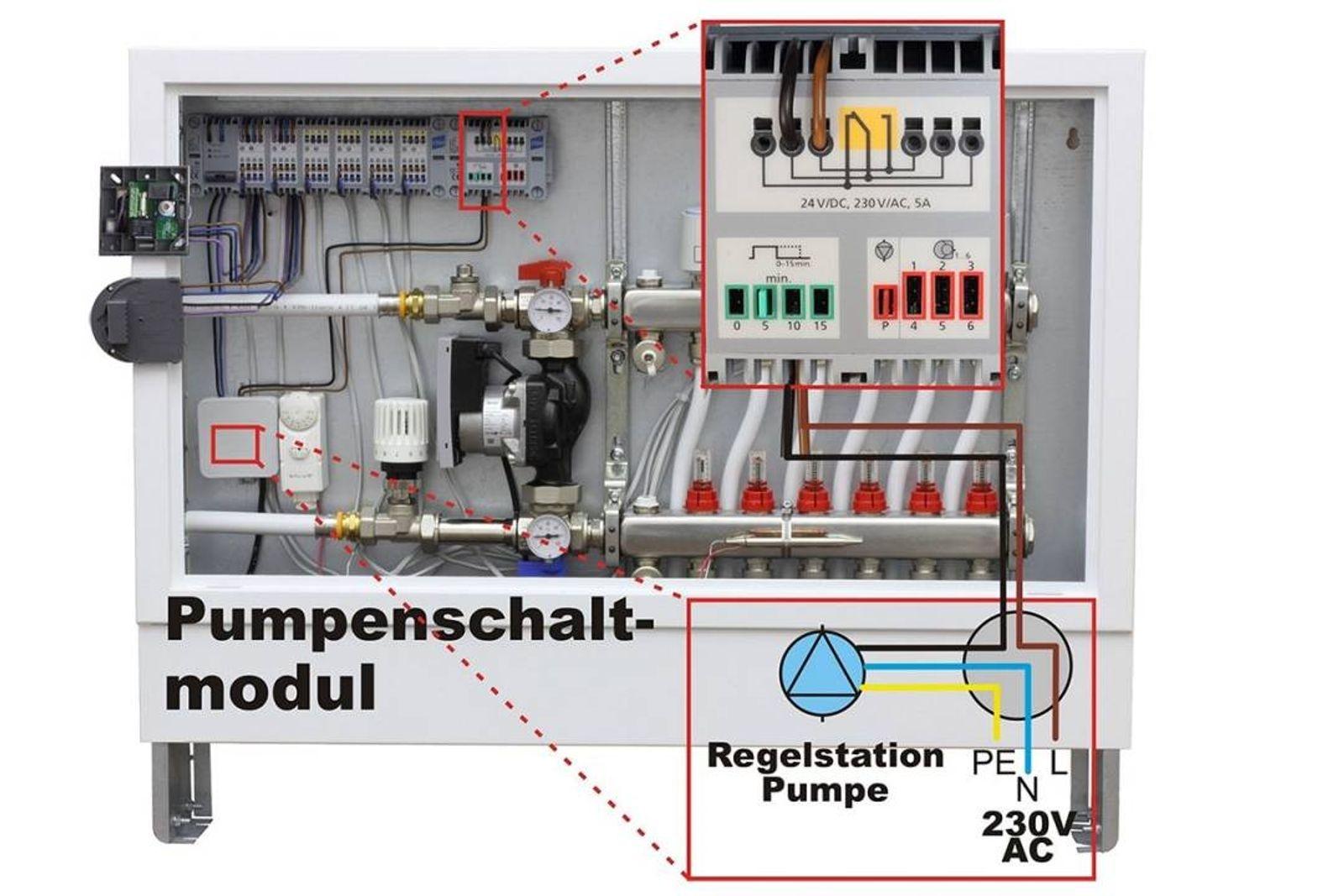

Anschlussmöglichkeiten: 2 x NYM 2 x 1,5 mm² (Durchverdrahtung) für externe Geräte (Pumpe, Elektroheizung...)
Funktionen:

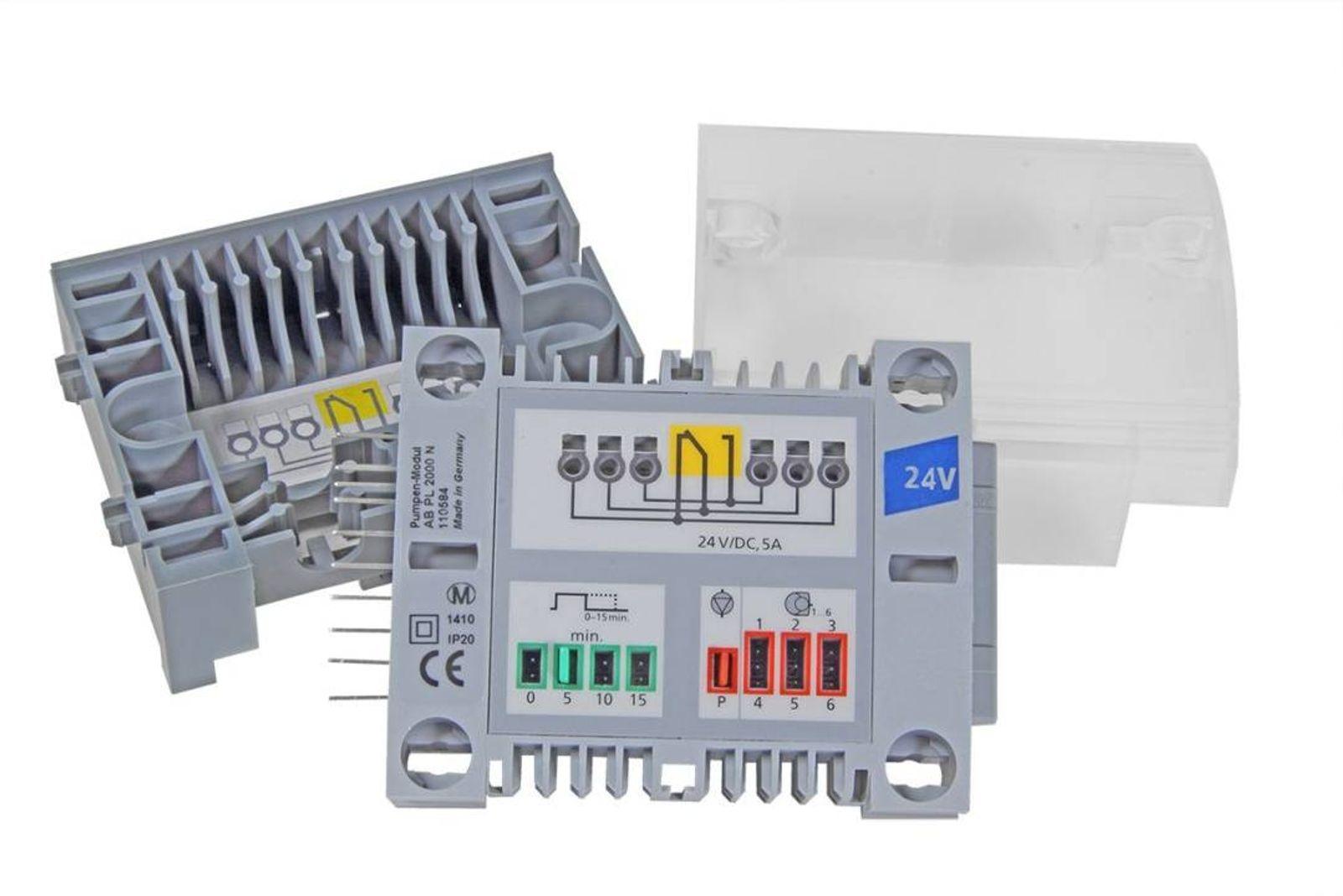

Jumper zur Wahl der Heizzonen / Betriebsart (Pumpenmodul, Leistungsmodul)
Jumper zum Einstellen der Nachlaufzeit
Potenzialfreier Kontakt: Wechsler 230 V / 5 A (AC)
Farbe Gehäuse: Silbergrau (RAL 7001)
Farbe Gehäusedeckel: Transparent
Abmessungen: 75 x 88 x 70 mm (HxBxT)

Wofür wird das Pumpenschaltmodul Alpha-Basis 24 V verwendet?

Das Pumpenschaltmodul ist ein steckbares Erweiterungsmodul für die Modulanschlussleiste Alpha-Basis. Es schaltet die Heizungspumpe oder andere elektrische Verbraucher, etwa eine elektrische Zusatzheizung, automatisch ein und aus.

Kann das Modul eigenständig ohne weitere Komponenten betrieben werden?

Nein, das Modul funktioniert nur in Verbindung mit einer passenden Modulanschlussleiste Alpha-Basis. Es lässt sich nicht eigenständig ohne diese Basisstation betreiben.

Was ist der Unterschied zwischen dem Pumpenmodul- und dem Leistungsmodul-Betrieb?

Als Pumpenmodul schaltet es die Heizungspumpe automatisch ab, wenn kein Regler Wärme anfordert, und ergänzt eine Intervallschaltung für den Sommerbetrieb. Als Leistungsmodul ermöglicht es dagegen die belastungsfreie Schaltung von Elektroheizungen, Lüftern oder ähnlichen Verbrauchern.

Was bewirkt die Betriebsart "Pumpenmodul" konkret?

Im Pumpenmodul-Betrieb spart das Modul Energie, indem es die Heizungspumpe abschaltet, sobald kein angeschlossener Regler Wärme anfordert. Zusätzlich sorgt eine Intervallschaltung im Sommer dafür, dass die Pumpe gelegentlich kurz mitläuft.

Wofür eignet sich die Betriebsart "Leistungsmodul"?

Die Betriebsart Leistungsmodul eignet sich für die belastungsfreie Schaltung zusätzlicher elektrischer Verbraucher wie Elektroheizungen oder Lüfter. Damit lassen sich solche Geräte in das Regelsystem der Fußbodenheizung einbinden.

Wie wird die Betriebsart des Moduls eingestellt?

Die Betriebsart sowie die zugeordneten Heizzonen werden über Jumper direkt am Modul eingestellt. Das erfolgt bei der Erstinstallation entsprechend deinem Anlagenkonzept.

Was macht die einstellbare Nachlaufzeit?

Über einen weiteren Jumper lässt sich die Nachlaufzeit des Moduls einstellen, also wie lange etwa die Pumpe nach der letzten Wärmeanforderung noch weiterläuft. Das kann helfen, Restwärme im System optimal zu nutzen.

Welche Betriebsspannung benötigt dieses Modul?

Dieses Modul benötigt eine Betriebsspannung von 24 V AC bei 50/60 Hz. Achte darauf, dass deine Modulanschlussleiste diese Spannungsebene unterstützt.

Gibt es dieses Pumpenschaltmodul auch für 230 V?

Ja, Möhlenhoff bietet das Pumpenschaltmodul auch in einer 230-V-Ausführung an. Wähle die passende Spannungsvariante entsprechend deiner vorhandenen Modulanschlussleiste.

Welche Anschlussmöglichkeiten bietet das Modul für externe Geräte?

Für externe Geräte wie die Pumpe oder eine Elektroheizung stehen zwei Anschlüsse für NYM-Leitungen mit 2 x 1,5 mm² zur Durchverdrahtung zur Verfügung. Das ermöglicht eine unkomplizierte Verkabelung ohne zusätzliche Klemmen.

Was bedeutet der potenzialfreie Wechslerkontakt des Moduls?

Der potenzialfreie Wechslerkontakt mit 230 V / 5 A (AC) ermöglicht das Schalten von Verbrauchern unabhängig vom Spannungsniveau des Moduls selbst. Das erlaubt eine flexible Einbindung unterschiedlicher externer Geräte.

Wie wird das Modul montiert bzw. installiert?

Das Modul wird über Steck-/Klemmanschlüsse direkt mit der Modulanschlussleiste Alpha-Basis verbunden, was den Installationsaufwand deutlich reduziert. Ein zusätzliches Verdrahten einzelner Adern entfällt dadurch größtenteils.

Welche Abmessungen hat das Modul?

Das Modul hat kompakte Abmessungen von 75 x 88 x 70 mm (H x B x T). Damit lässt es sich platzsparend neben der Modulanschlussleiste unterbringen.

Muss die Installation von einer Fachkraft durchgeführt werden?

Ja, laut Hersteller handelt es sich um ein sicherheitsrelevantes Bauteil. Montage, Inbetriebnahme und Wartung dürfen daher nur von autorisiertem Fachpersonal durchgeführt werden, um Gefährdungen und gesundheitliche Schäden zu vermeiden.

1 x Pumpenschaltmodul Alpha-Basis 24 V

100740PM-24-Datenblatt-Pumpenschaltmodul-Alpha-Basis-230-V---24-V

EU-Verantwortlicher Kontakt gemäß GPSR

Hersteller	Möhlenhoff GmbH
Eingetragener Handelsname	Möhlenhoff GmbH
Straße	Museumstrasse 54a
PLZ / Ort	38229 Salzgitter
Land	Deutschland
Telefon	+49 53 41 / 8475-0
E-Mail	kontakt@moehlenhoff.de

Installations- & Warnhinweise

Bei Fragen rund um Sicherheit, Kompatibilität und Zulassung kontaktieren Sie unser Kundensupport!

WARNUNG: Alle Warnhinweise auf dem Produkt, auf der Verpackung oder in der Bedienungsanleitung sind bei der Montage und beim Gebrauch unbedingt zu beachten! Um Gesundheitsschäden zu vermeiden, richten Sie sich bei der Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung nach den Anweisungen des Herstellers. Wenn angegeben, diese Arbeiten nur von autorisiertem Fachpersonal durchführen lassen!

Bei großen und sperrigen Produkten sind die Hinweise auf den Transportkartons zu beachten. Diese Produkte am besten zu zweit transportieren! Verwenden Sie ggf. Tragegurte für einen sicheren Transport.

Sicherheits- und Warnhinweise beachten.
Dieses Produkt ist ein sicherheitsrelevantes Bauteil. Gefahr! Zur Vermeidung von Gefährdungen und gesundheitliche Schäden, darf die Montage, Inbetriebnahme und Wartung nur von entsprechend autorisiertem Fachpersonal durchgeführt werden.
Achtung! Erhöhte Gefährdungen gilt insbesondere bei der Montage, Inbetriebnahme und Wartung für Gas- und Ölheizungen!

Bestimmungsgemäßer Gebrauch: Beachten Sie bei der Installation und Montage sind die beiliegenden Montage-, Bedienungs- und Wartungsanleitungen sowie die Produkt-/Systemzulassungen aller Anlagenkomponenten. (Wärmeerzeuger dürfen oft nur mit zugelassenen Abgasanlagen betrieben werden.) Zum bestimmungsgemäßen Gebrauch gehört auch die Einhaltung der ebenfalls in den o.g. Unterlagen enthaltenen Inspektions- und Wartungsvorschriften.
