Die Lieferzeit beträgt 21 - 34 Wochen

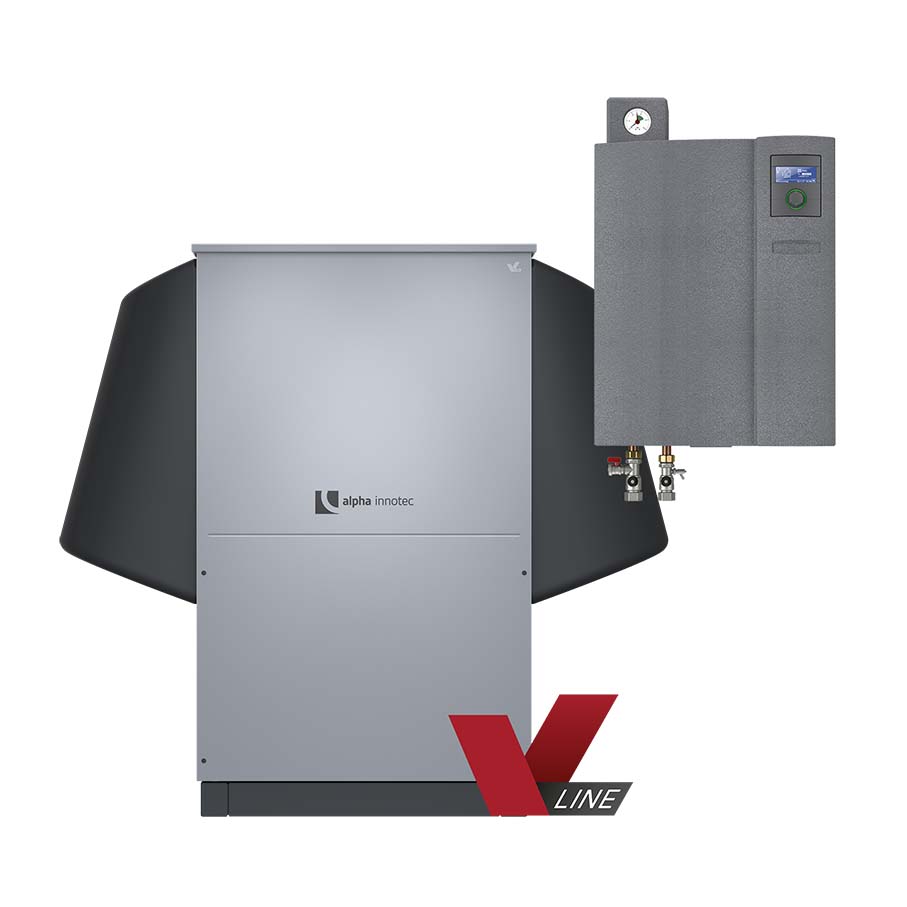

alpha innotec alira V-line - LWAV+ 82R1/3-HV 9-1/3 Luft/Wasser-Wärmepumpen invertergeführt zur Außenaufstellung
LWAV 82R1/3
Anschlussfertige Luft/Wasser-Wärmepumpe zur Außenaufstellung. Schalloptimierte Ausführung mit Luftumlenkhauben.
Das Gerät ist modular und teilbar aufgebaut und bietet somit eine leichte und komfortable Möglichkeit zum Transport (Transportgewichte, siehe unten). Grifföffnungen in unterschiedlichen Höhen erleichtern das Tragen.
Das Gerät ist entsprechend den gültigen Normen und Sicherheitsvorschriften ausgeführt.
Der Gerätekorpus der einzelnen Module ist korrosionsbeständig, er besteht aus EPP (Expandiertes Polypropylen) und ist somit gewichtsoptimiert und schallgedämmt. Alle Einbaubleche sind korrosionsbeständig. Die Aluminiumfassadierung ist pulverbeschichtet, Schwingungsgedämpfter frequenzgeregelter Verdichter, wärmeisolierter Plattenwärmetauscher als Verflüssiger. Der Verdampfer besteht aus Kupferrohr mit aufgepressten und beschichteten Aluminiumlamellen und wird mittels Radialventilator beaufschlagt. Die Abtauung erfolgt durch Kreislaufumkehr. Der Kältekreis ist mit fluoriertem Treibhausgas gefüllt, reversibel und zum Heizen und Kühlen geeignet. Hoch- und Niederdrucküberwachung des Kältekreises. Integrierte Schwingungsentkopplungen für den Heizkreis. Sockelrahmen im Lieferumfang, somit auch Aufstellung auf Streifenfundamenten möglich.
HV 12-3
Anschlussfertige Hydraulikkombination zur Wandmontage fertig isoliert.
Zur schnelleren Installation sind folgende Komponenten integriert oder im Lieferumfang: Energieeffizienz-Umwälzpumpe, Ausdehnungsgefäß, Sicherheitsbaugruppe, Elektroheizelement, Vor- und Rücklauffühler, Absperrkugelhähne, Entleerungshahn, Wärmemengenerfassung und Außenfühler.
Integrierter Wärmepumpenregler
Witterungsgeführter Heizungs- und Wärmepumpenregler mit Vollgrafikdisplay und Menüführung, laufzeitoptimierte und wärmebedarfsabhängige Verdichteransteuerung. Alle Betriebsarten einzeln programmierbar, automatische Heizgrenzfunktion, Legionellenschutzprogramm, Estrichausheizprogramm, Pumpenoptimierungsprogramm, Ansteuerung von mehreren Wärmeerzeugern, Ansteuerung eines Mischkreises (Lade- / Entlade- / Kühl), Datenloggerfunktion, Fehlerdiagnoseprogramm mit Fehlerspeicher, Kurzprogramm für Kundendienst, Inbetriebnahme-Assistent, Entlüftungsprogramm, Schnellladefunktion für Trinkwarmwasserbereitung, automatische Sommer- / Winterzeitfunktion, Urlaubszeitfunktion, netzwerkfähig (mit integriertem Webserver), USB-Schnittstelle, Mehrsprachigkeit. Der Regler ermöglicht einen schallreduzierten Nachtbetrieb (Silent Mode). Durch Zusatzplatinen und umfangreiches Zubehör ist der Regler erweiterungsfähig.
Zur schnelleren Installation ist das System werkseitig mit folgenden Komponenten ausgestattet:
- Steckerfertiger elektrischer Anschluss (elektr. Verbindungs-Set muss als funktionsnotwendiges Zubehör separat bestellt werden) inkl. aller Sicherheitseinrichtungen
- Umwälzpumpe für Heizung und Trinkwarmwasserbereitung (funktionsnotwendig)
- Außenfühler
- Mit Wandregler optional zum Kühlen bis +7°C Vorlauftemperatur geeignet; mit Hydraulikmodul oder Hydraulikstation bis +18°C. Die Kühlung ist werksseitig deaktiviert und kann bei Bedarf bei der Inbetriebnahme durch den Installateur aktiviert werden.
- Gefüllt mit fluoriertem Treibhausgas R410A
- Wärmemengenerfassung
- Elektroheizelement (in Kombination mit HV oder HSV)
- Ausdehnungsgefäß (in Kombination mit HV oder HSV)
- Puffer- und Trinkwarmwasserspeicher (in Kombination mit HSV)
- Opferanode und Trinkwarmwasserumschaltventil (in Kombination mit HSV)
LWAV+ 82R1/3 | ||
Heizleistung nach EN 14511 | bei A2/W35 | 2,6kW bis 6,4kW |
bei A-7/W35 | 2,3 kW bis 6,5kW | |
COP nach EN 14511 Teillast | bei A2/W35 / A-7/W35 | 4,19 / 3,17 |
Einsatzgrenzen | Heizkreis | 20 bis 45 °C ab A0 60°C |
Wärmequelle | -22 bis 35 °C | |
Kühlleistung | bei A35/W18 | 2,0kW bis 4,6kW |
Luftvolumenstrom bei maximaler externer Pressung | 2500 m³/h | |
Druckverlust bei 1200 l/h Heizwasservolumenstrom | 0,14 bar | |
Volumenstrom Rohrdimensionierung | 1200 l/h | |
Maße (B x T x H ohne Schnittstellen und Bedienteil) | 1660 x 920x 1480 mm | |
Gewicht gesamt | 150kg | |
Gewicht Wärmepumpenmodul / Ventilatormodul | 88 kg / 16kg | |
Kältemittel / Füllgewicht | R410a / 3,0 kg | |
Schallleistungspegel | min. / Nacht / max. dB(A) | 4 / 49 / 52 |
Anlaufstrom: direkt / mit Sanftanlasser | <5A / - | |
HV 12-3 | ||
Freie Pressung bei 1200 l/h Heizwasservolumenstrom | 0,60 bar | |
Maximaler Heizwasser-Volumenstrom | 1900 l/h | |
Maße (B x T x H ohne Schnittstellen und Bedienteil) | 610 x 365 x 725 mm | |
Gewicht gesamt | 40kg | |
Spannungscode Verdichter | 3~N/PE/400V/50Hz | |
Spannungscode Heizelement | 3~N/PE/400V/50Hz | |
Spannungscode Steuerspannung | 1~N/PE/230V/50Hz | |
Elektroheizelement 3 / 2 / 1 phasig | 9 / 6 / 3 kW |
- 1 x LWAV+ 82R Wärmepumpe
- 1 x Hydraulikmodul - HV 12-3
