Zehnder Laibungsmodul für ComfoSpot 50

Name: Zehnder Laibungsmodul für ComfoSpot 50
Brand: Zehnder
SKU: 527008660
Price: 480.98 EUR
Availability: LimitedAvailability

Das Zehnder Laibungsmodul passt ausgezeichnet zum dezentralen Lüftungsgerät ComfoSpot 50 von Zehnder und lässt sich schnell und einfach installieren.

480,98 €

inkl. MwSt. zzgl. Versandkosten

Inhalt: 1 Set
Versandart: Sperrgut
Artikelnummer: 527008660
Lieferzeit: 14 - 21 Werktage

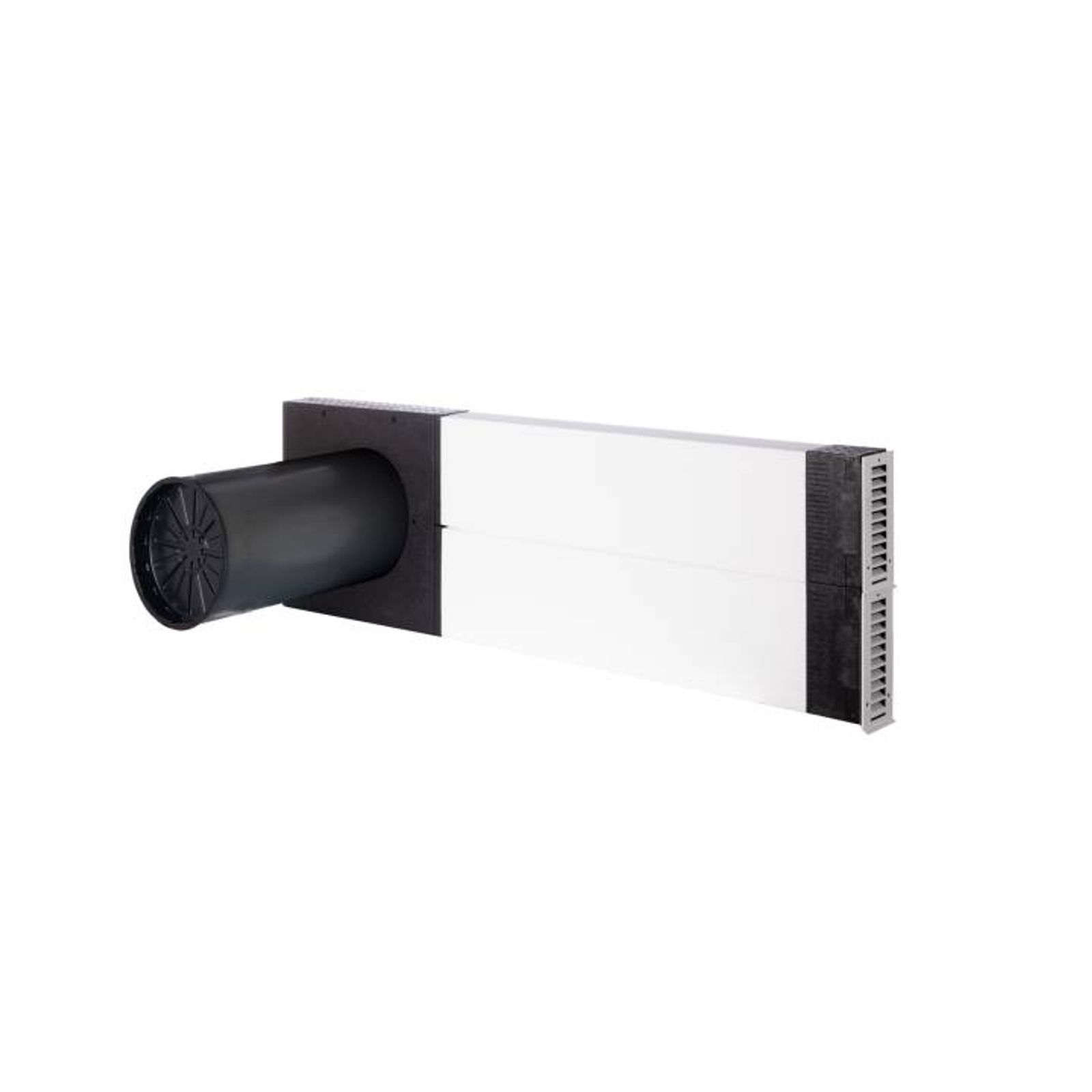

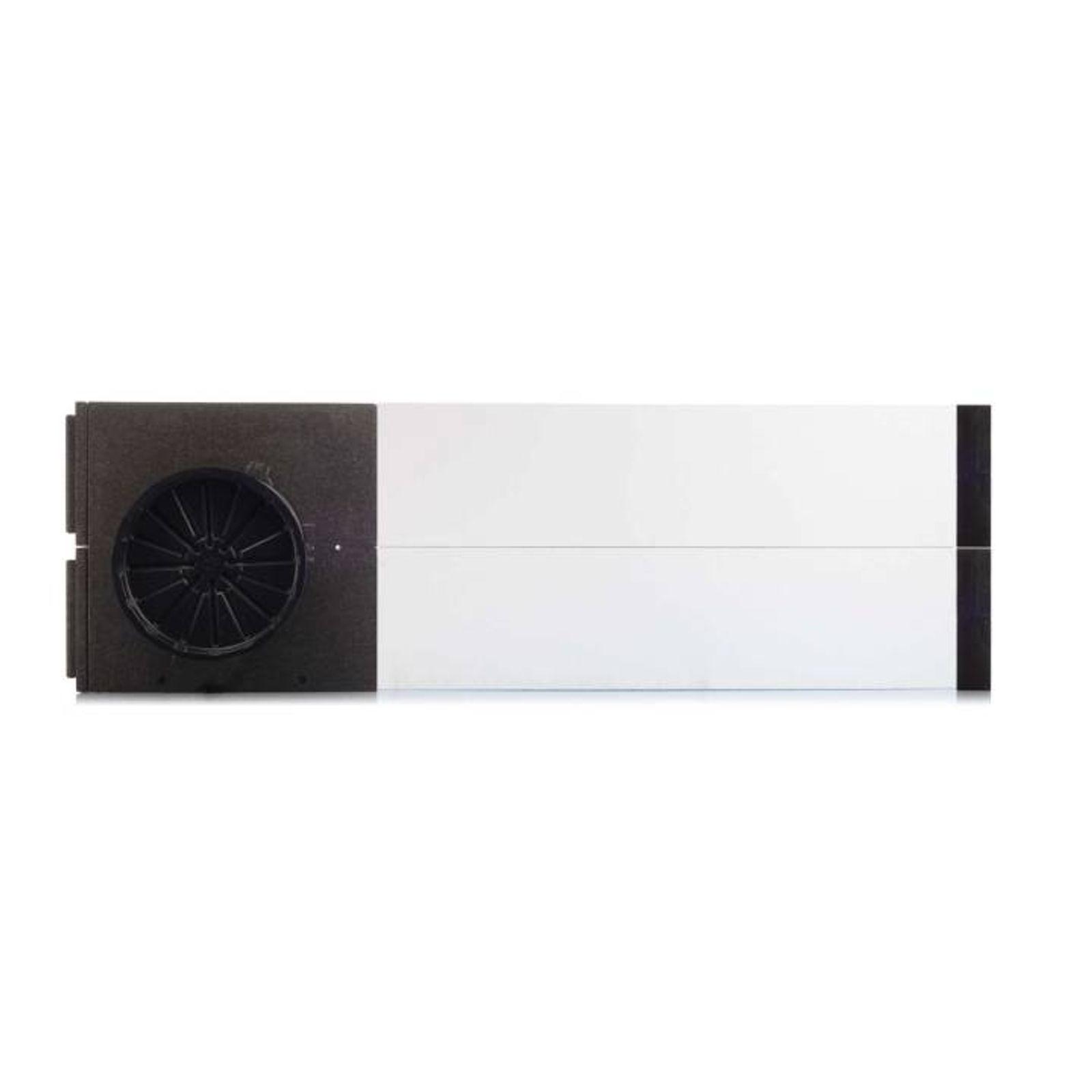

Zehnder Laibungsmodul für ComfoSpot 50

Mithilfe des Laibungsmoduls wird eine Fassadenintegrierte Montage des Außenluft-Fortluftsystem (AU+FO) innerhalb des Wärmeverbundsystem (WDVS) ermöglicht. Das Fassadenelement wird auf der Außenseite der Rohbauaußenwand montiert.

Vier verschiedene Einbauvarianten sind möglich:

1. AU+FO-Kanal links

2. AU+FO-Kanal rechts

3. AU-Kanal links, FO-Kanal rechts

4. AU-Kanal rechts, FO-Kanal links

Hinweise für die Montage und die Anwendung des Laibungs-Moduls zur fassadenintegrierten Außenluft-Fortluftführung der Lüftungsanlage:

Die Montage des Fassadenelementes erfolgt innerhalb des jeweiligen Wärmedämmverbundsystems. Die Einbauvorschriften der zugehörigen bauaufsichtlichen Zulassung sind zu beachten.
Die Montage und brandschutztechnische Anforderungen sind vorab abzustimmen.
Das Laibungs-Modul kann grundsätzlich nur bei einer Mindestdämmschichtdicke von 120 mm verbaut und muss in Richtung Fassadenoberfläche mit einer mindestens 20 mm starken Dämmschicht aus dem bauseits verwendeten Fassadendämmstoff überdeckt werden. Die Überdämmung ist zur Vermeidung von Kältebrücken zwingend erforderlich!
Die Wandstärke ohne Wärmedämmverbundsystem darf die erforderliche Mindestwandstärke von 335 mm für den Einbau des ComfoSpot 50 nicht unterschreiten. Bei Unterschreitung dieses Maßes kann die fehlende Differenz durch eine Unterdämmung des Laibungs-Moduls ausgeglichen werden.
Die Einbauposition des Gerätes (Rohrachse Kernlochbohrung) bezogen auf den Abstand zur Decke des Raumes muss mindestens 550 mm betragen.
Die Einbauposition des Gerätes (Rohrachse Kernlochbohrung) bezogen auf den Abstand zur Fensterlaibung muss zwischen 370 mm und 1270 mm betragen und kann durch Kürzen der Flachkanäle angepasst werden. Eine Verlängerung der Kanäle ist nicht zulässig.
Das Laibungs-Modul kann nicht im Zusammenhang mit dem Wandeinbaurohr quadratisch für die Aufnahme des Lüftungsgerätes ComfoSpot 50 verbaut werden.
Die thermischen Einsatzgrenzen von -20 °C und +40 °C für die Betriebsweise des Lüftungsgerätes gelten auch für das Laibungs-Modul bei Luftförderung.
Eventuell geplante Maßnahmen zur außenliegenden Verschattung und die Zugänglichkeit für spätere Wartungen sind zu beachten.

Größenangaben:

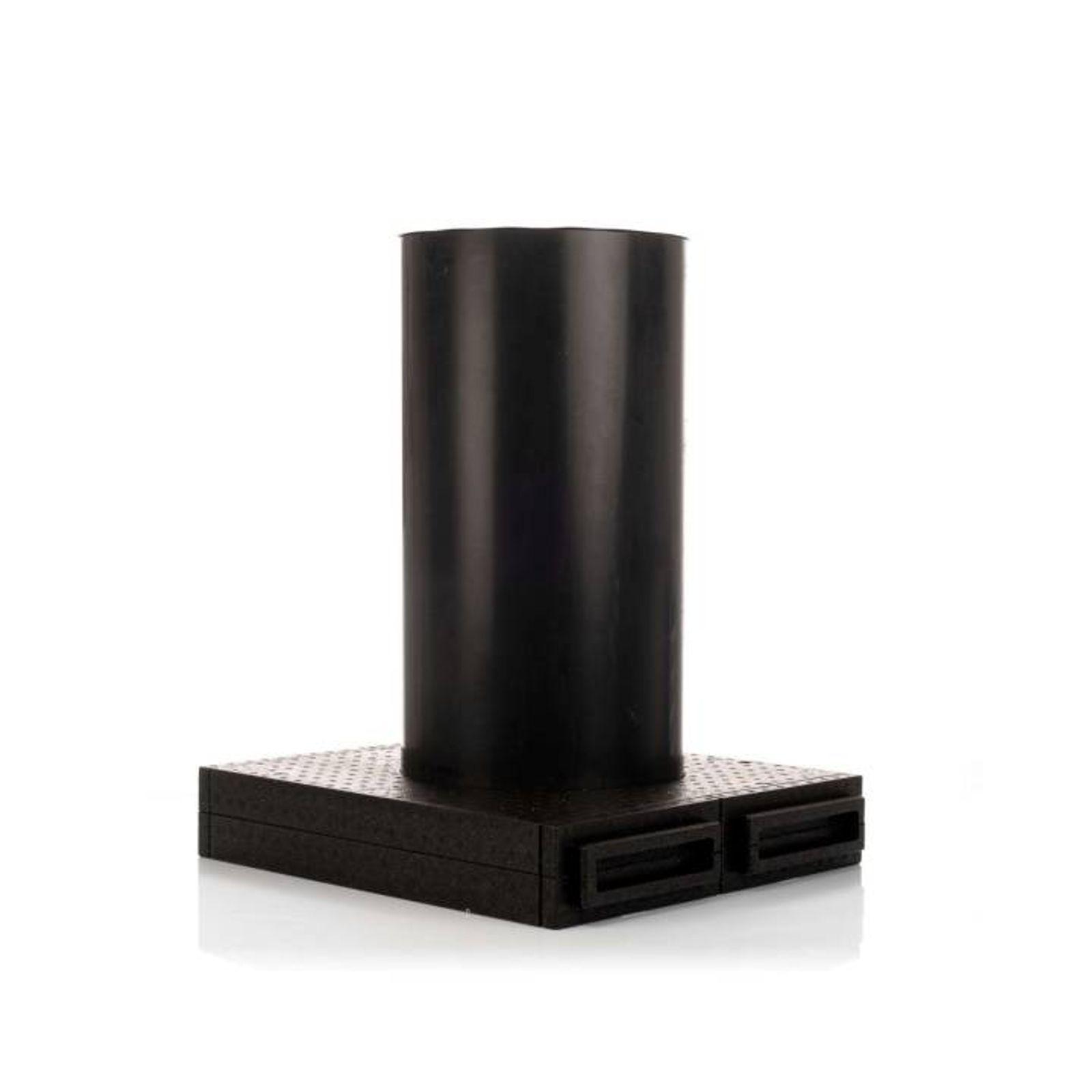

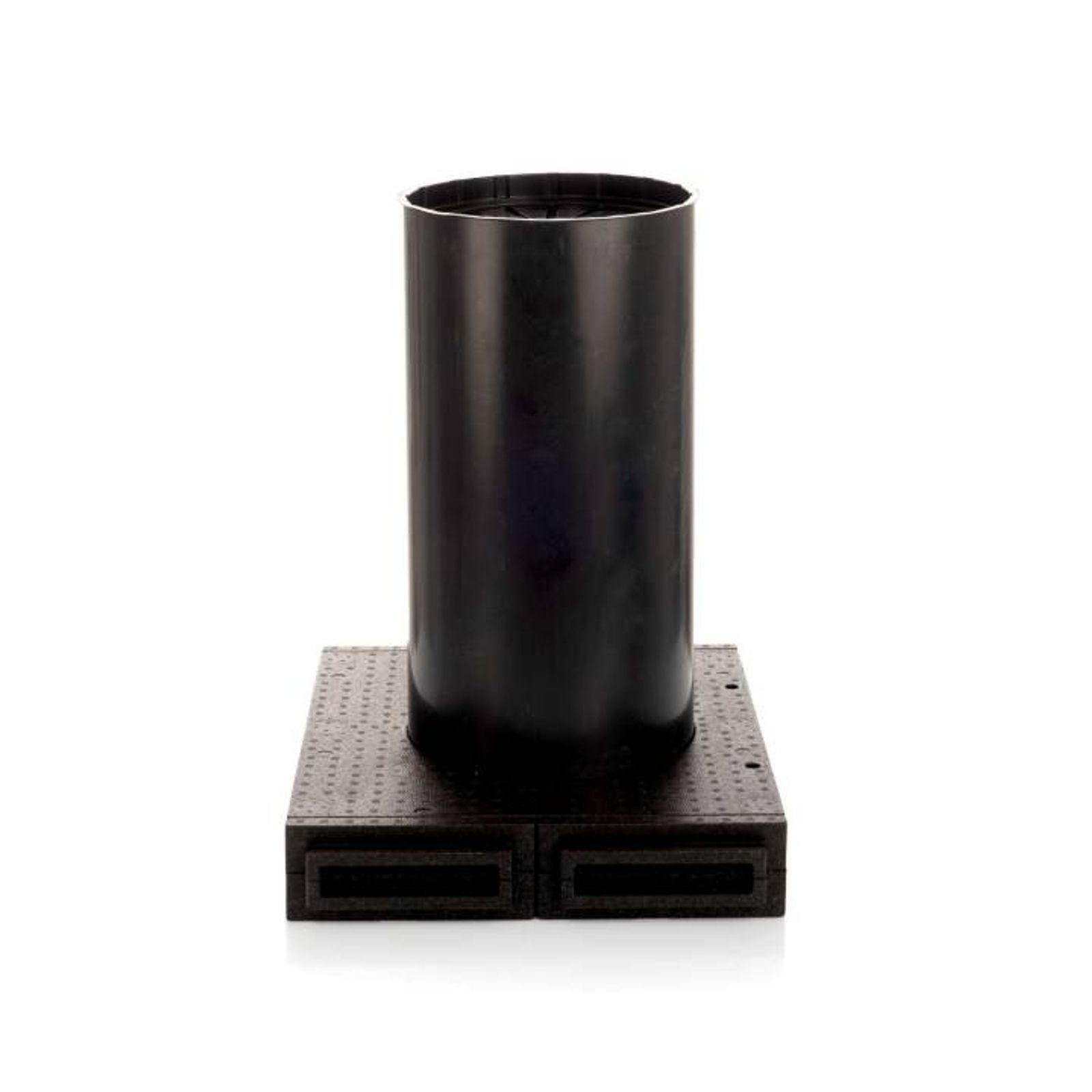

Umlenkadapter 501x500x100mm inkl. festverbundenem PVC Wandeinbaurohr 580 mm lang DN315

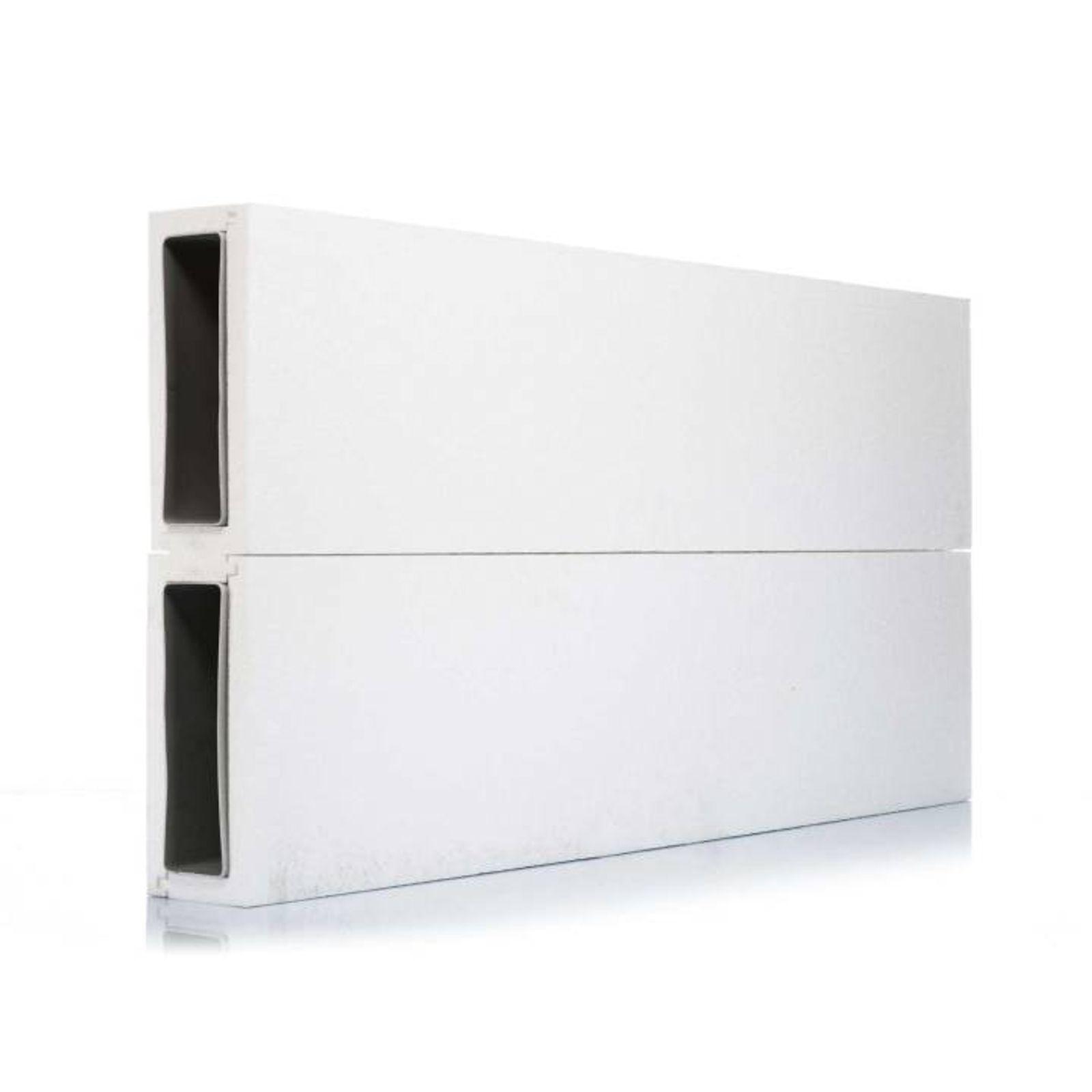

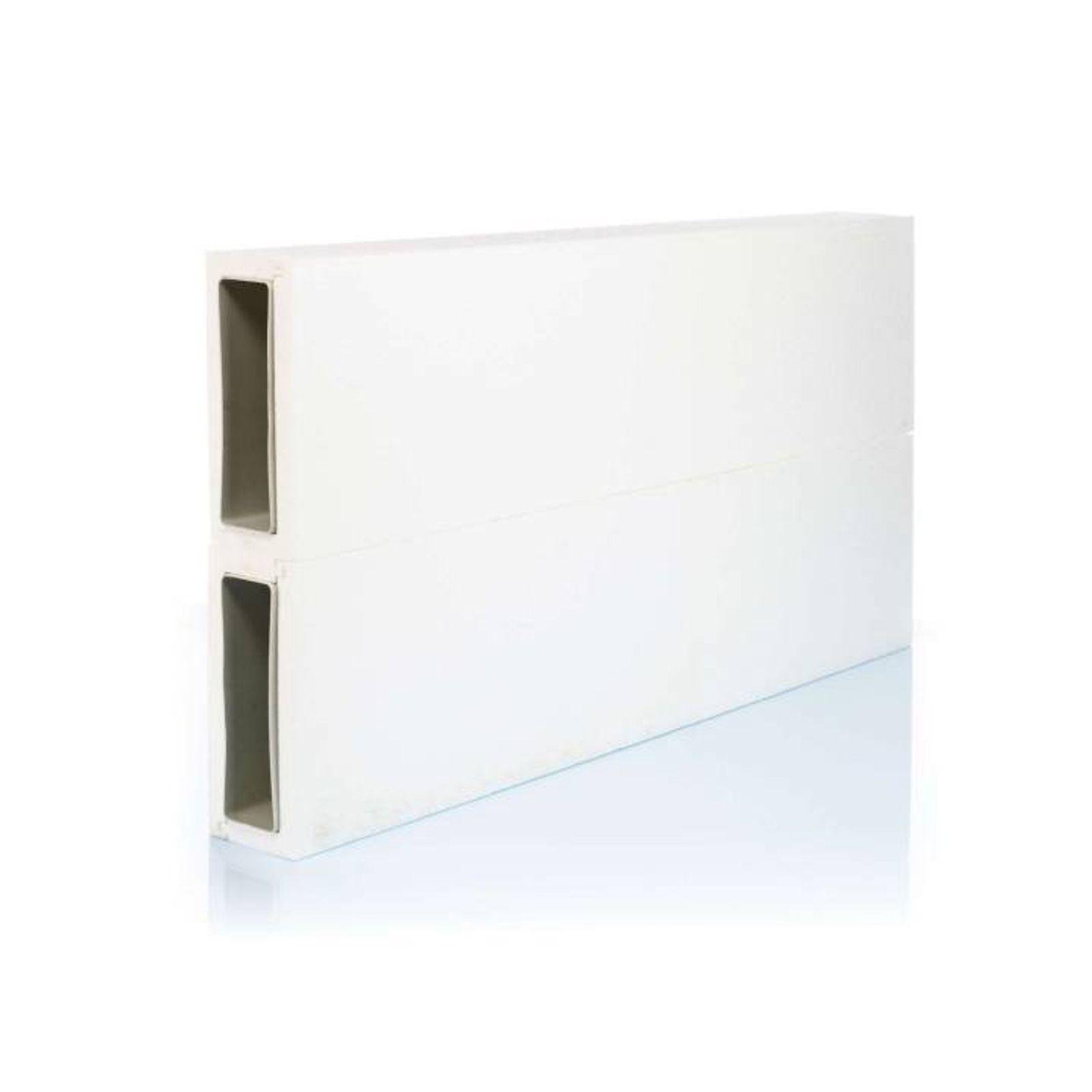

PVC Flachkanäle 204x60mm 900mm lang

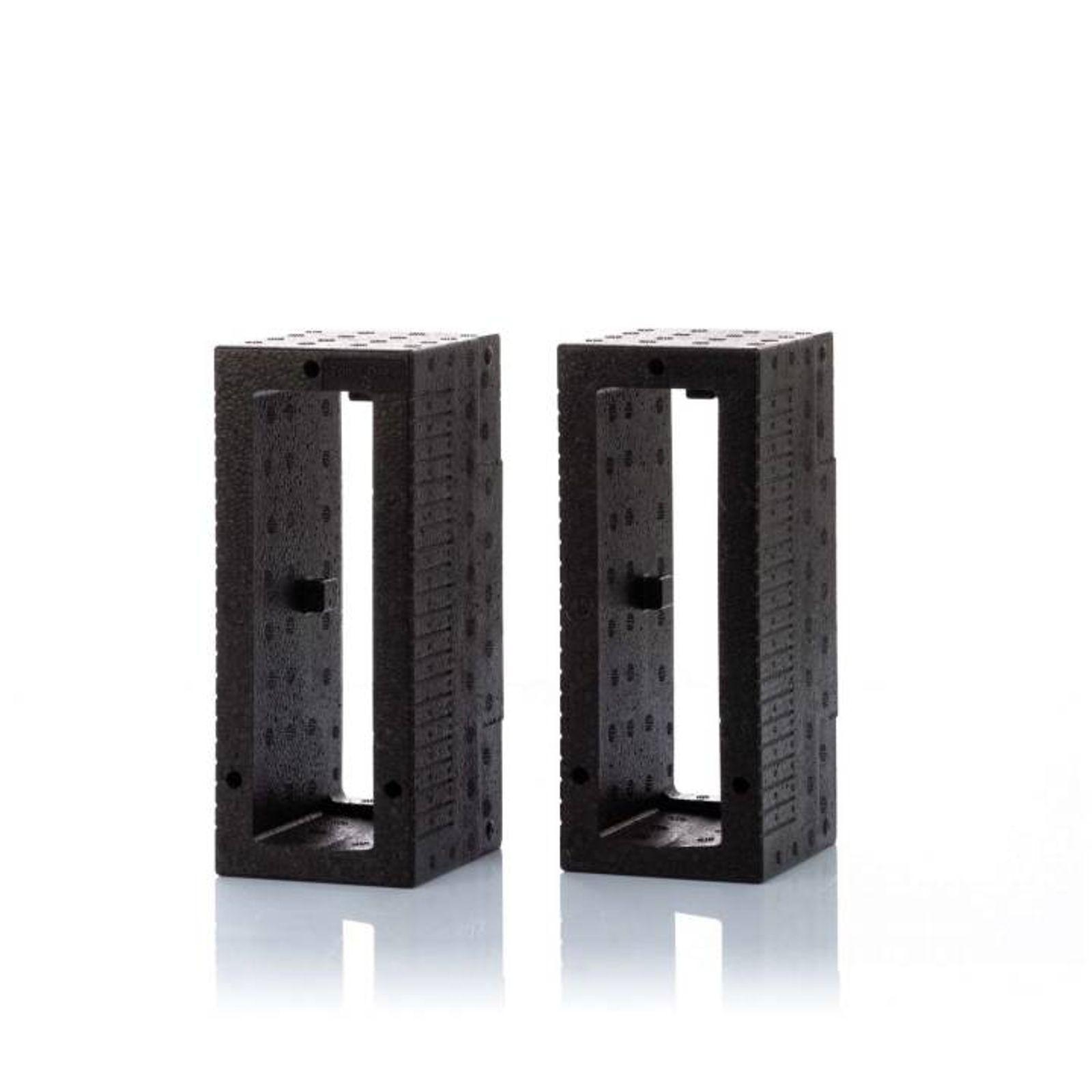

EPP Kanal Adapter 100x120x245mm
Aluminium Auslassgitter 245x110mm

Wofür wird das Zehnder Laibungsmodul für ComfoSpot 50 verwendet?

Es ermöglicht eine fassadenintegrierte Montage des Außenluft-Fortluftsystems im Wärmedämmverbundsystem (WDVS).

Wo wird das Fassadenelement montiert?

Es wird auf der Außenseite der Rohbauaußenwand montiert.

Welche Mindestdämmschichtdicke ist für den Einbau erforderlich?

Das Laibungs-Modul kann nur bei einer Mindestdämmschichtdicke von 120 mm verbaut werden.

Welche Mindestwandstärke ist ohne Wärmedämmverbundsystem erforderlich?

Die Wandstärke ohne WDVS darf die Mindestwandstärke von 335 mm für den Einbau des ComfoSpot 50 nicht unterschreiten.

Was passiert, wenn die Mindestwandstärke unterschritten wird?

Die fehlende Differenz kann durch eine Unterdämmung des Laibungs-Moduls ausgeglichen werden.

Welcher Abstand zur Fensterlaibung ist einzuhalten?

Der Abstand muss zwischen 370 mm und 1270 mm betragen und kann durch Kürzen der Flachkanäle angepasst werden.

Können die Flachkanäle verlängert werden?

Nein, eine Verlängerung der Kanäle ist nicht zulässig, nur ein Kürzen ist möglich.

Kann das Laibungsmodul mit dem quadratischen Wandeinbaurohr kombiniert werden?

Nein, das Laibungs-Modul kann nicht im Zusammenhang mit dem quadratischen Wandeinbaurohr verbaut werden.

Für welchen Temperaturbereich gelten die Einsatzgrenzen des Laibungsmoduls?

Die thermischen Einsatzgrenzen von -20 °C bis +40 °C für den Betrieb des Lüftungsgerätes gelten auch für das Laibungs-Modul bei Luftförderung.

Sind besondere Zulassungen bei der Montage zu beachten?

Ja, die Einbauvorschriften der zugehörigen bauaufsichtlichen Zulassung sowie brandschutztechnische Anforderungen sind vorab abzustimmen.

Für welches Lüftungsgerät ist das Laibungsmodul konzipiert?

Es ist speziell für das dezentrale Lüftungsgerät ComfoSpot 50 von Zehnder konzipiert.

Welchen Vorteil bietet die Laibungslösung gegenüber einer Außenwandhaube?

Sie ermöglicht eine nahezu unsichtbare Integration der Außen- und Fortluftführung im Bereich der Fensterlaibung, ohne dass eine sichtbare Außenwandhaube benötigt wird.

Ist für den Einbau des Laibungsmoduls ein spezielles ComfoSpot-50-Gerät erforderlich?

Ja, es wird die Geräteausführung ohne Außenwandhaube und ohne Wandeinbaurohr benötigt.

Welche Sicherheitshinweise sind bei der Montage zu beachten?

Alle Warnhinweise aus der Bedienungsanleitung sind bei Montage und Inbetriebnahme zu befolgen, bestimmte Arbeiten sollten nur von Fachpersonal durchgeführt werden.

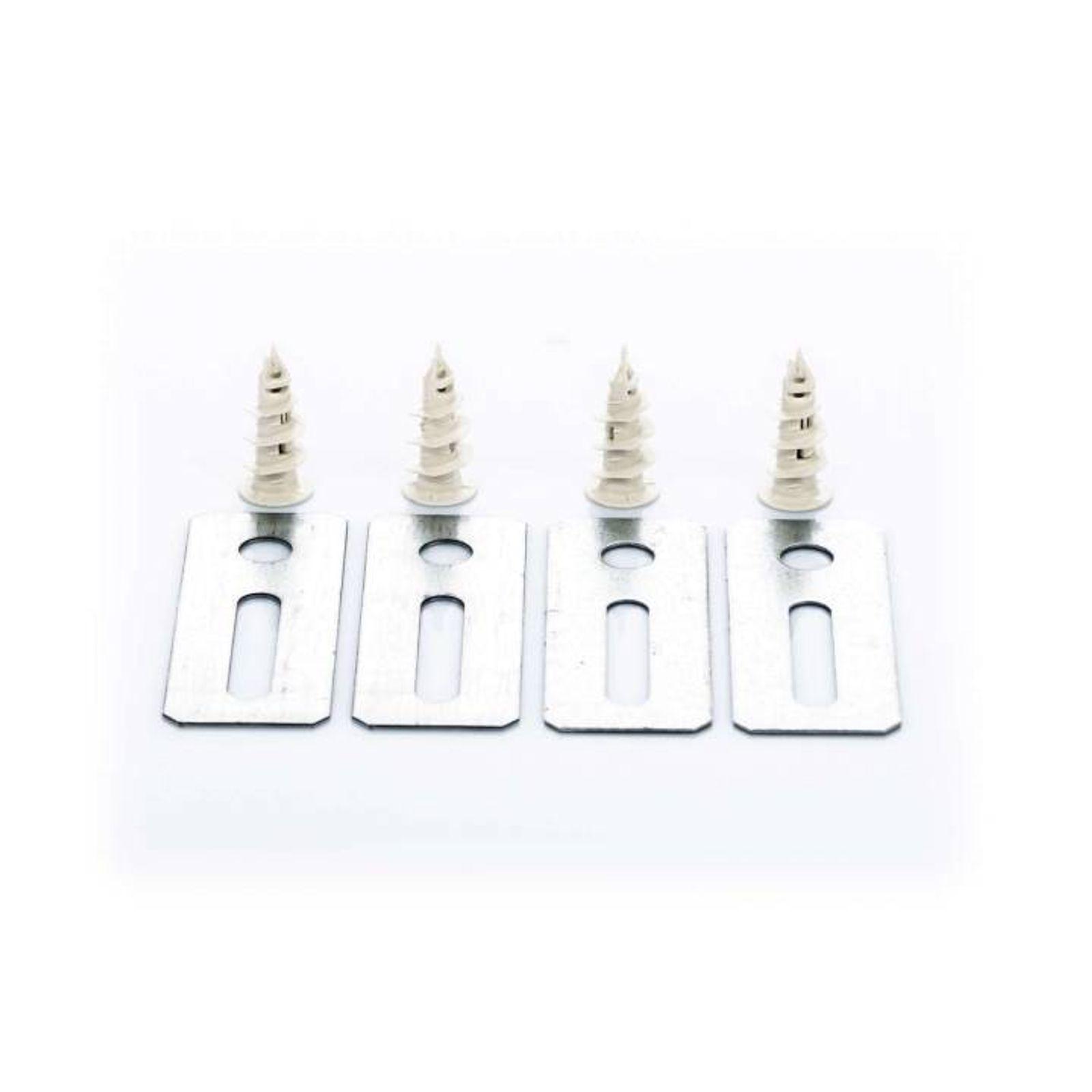

4 x Befestigungslasche
4 x PVS-Schraubdübel
1 x Umlenk-Adapter mit festverbautem Wandeinbaurohr
1 x Verschlussstopfen f. Wandeinbaurohr
4 x Flachkanaldichtung

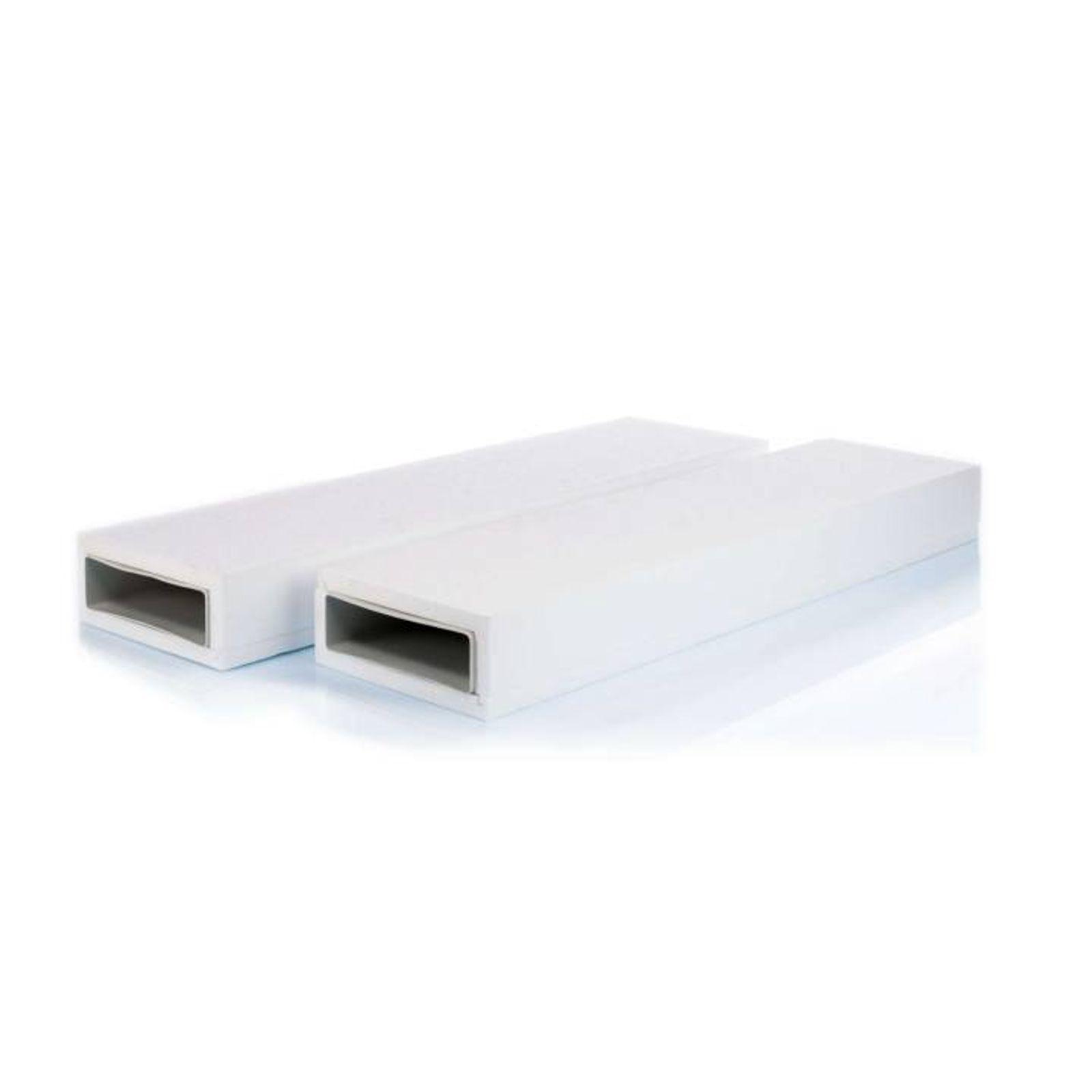

2 x Flachkanal
4 x Flachkanal-Isolierelement
2 x Kanal-Adapter

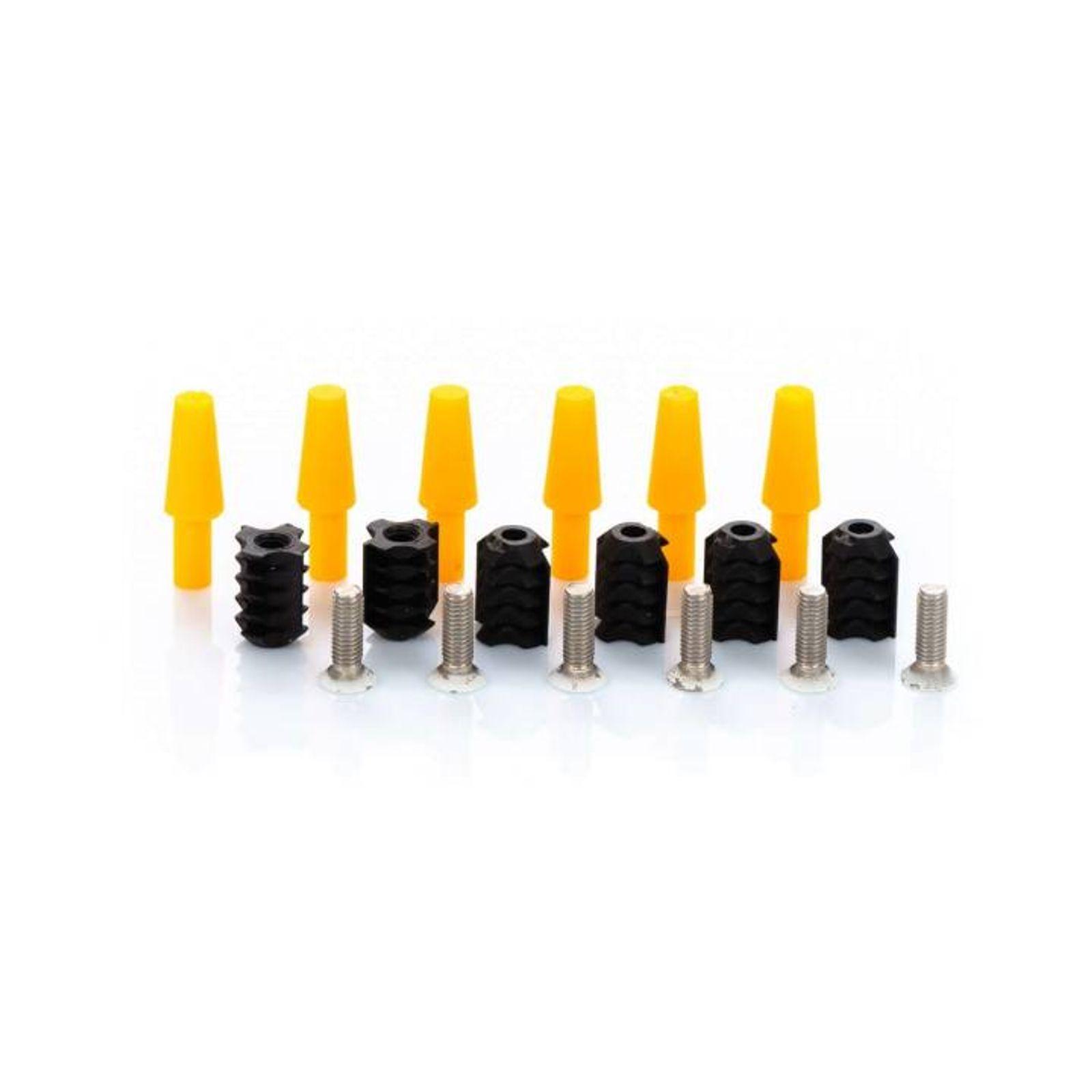

6 x EPP-Einsatz M5

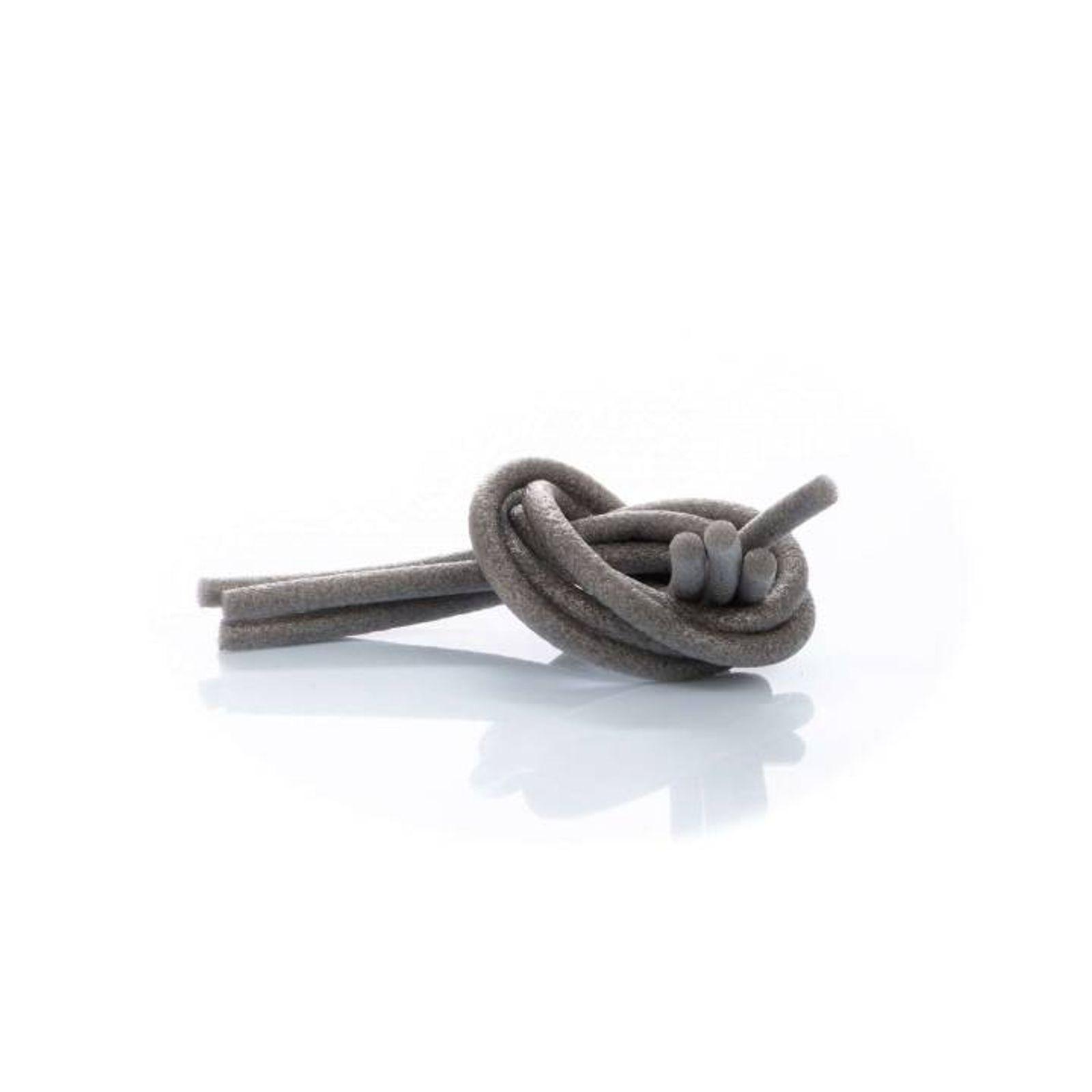

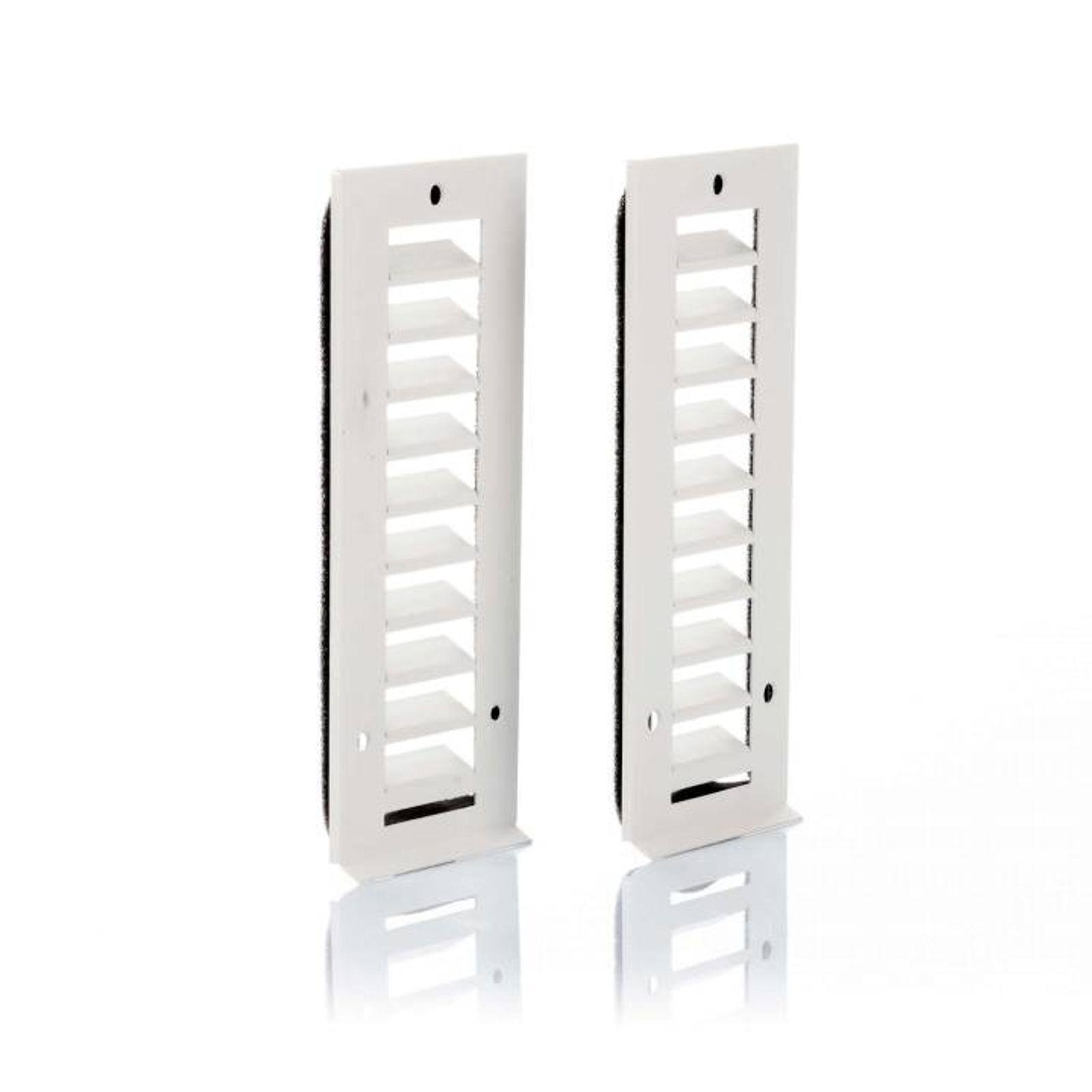

2 x Auslassgitter mit vorkonfektioniertem Quelldichtband
6 x Senkkopfschraube M5x16

Zehnder Montageanleitung für Laibungsmodul für ComfoSpot 50
